Лава Веста. Задняя опора подвески силового агрегата (снятие и установка)

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом,

выключить  зажигание  и  отсоединить  клемму  провода  "массы"  от  аккумуляторной  батареи(подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять брызговик двигателя согласно требованиям раздела 2 настоящей технологической инструкции.

Отвернуть болты 1 и 2, рисунок 10-9, крепления кронштейна 3 и штанги 5 к коробке 4передач и снять кронштейн 3 (головка сменная 18, удлинитель, вороток).

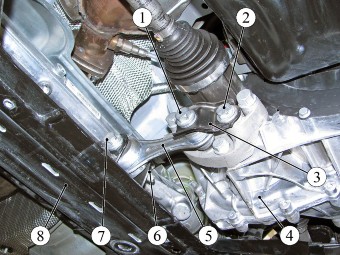

Рисунок 10-9 – Задняя опора подвески силового агрегата:

1    –  болт  крепления  штанги  задней подвески силового агрегата;

2  – болт крепления кронштейна;3 – кронштейн;

4  – коробка передач;

5  – штанга задней подвески силового агрегата;

6  – гайка;

7    – болт крепления штанги задней опоры подвески силового агрегата к подрамнику;

8  – подрамник передней подвески

Отвернуть гайку 6 болта 7 крепления штанги 5 задней опоры подвески силового агрегата к подрамнику 8 и снять штангу (ключ кольцевой 18, головка сменная 18, удлинитель, вороток).

Установка

Установить штангу 5, рисунок 10-9, задней опоры подвески силового агрегата на под-рамник 8, зафиксировать болтом 7 и навернуть гайку 6, не затягивая ее окончательно (головкасменная 18, удлинитель, вороток).

Установить кронштейн 3 и завернуть болты 1 и 2 крепления кронштейна 3 и штанги 5 к коробке 4 передач (ключ кольцевой 18, головка сменная 18, удлинитель, вороток).

Затянуть требуемым моментом:

-  болт 1 крепления штанги 5 задней опоры подвески силового агрегата к коробке передач90…120 Н.м (9…12 кгс.м);

-  болт 2 крепления кронштейна 3 к коробке передач 90…120 Н.м (9…12 кгс.м);

-   гайку 6 болта 7 крепления штанги 5 задней опоры подвески силового агрегата к подрамнику 6 передней подвески 90…120 Н.м (9…12 кгс.м) (ключ кольцевой 18, головка сменная18, удлинитель, вороток, ключ моментный).

Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологи-ческой инструкции.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требовани-ям ТУ 017200-254-00232934 пп. 1.19.6 в объеме выполненных работ.
