Лава Веста. Правая опора подвески силового агрегата (снятие и установка)







Снятие



Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).



Установить на автомобиль траверсу 1, рисунок 10-6, для вывешивания силового агрегата, завести крюк 2 траверсы в проушину 3 правого рыма, и вывесить силовой агрегат с правой стороны (траверса для вывешивания силового агрегата).

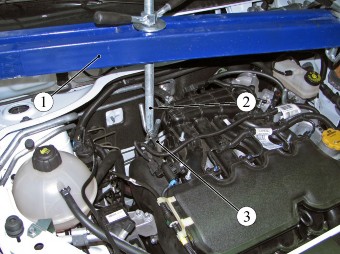

Рисунок 10-6  Вывешивание силового агрегата:



1     траверса для вывешивания силового агрегата;

2   крюк траверсы;3 – рым двигателя











Для автомобилей с двигателями 11189 и 21129



Отвернуть и извлечь два болта 1, рисунок 10-7, крепления силового агрегата к правой опоре 2 подвески силового агрегата (головка сменная Torx E12, удлинитель, вороток).

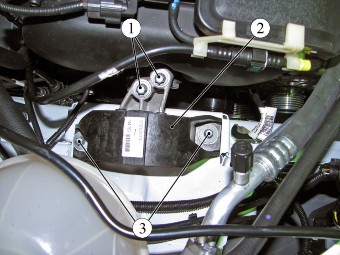

Рисунок 10-7  Правая опора подвески силового агрегата:



1    болт крепления силового агрегата к правой опоре;

2     правая опора подвески силового агрегата;

3       болт  крепления  правой  опоры подвески силового агрегата к кузову









Отметить маркером на кузове положение правой опоры подвески двигателя.



Отвернуть и извлечь два болта 3 крепления правой опоры подвески силового агрегата к кузову и снять правую опору (головка сменная Torx E12, удлинитель, вороток).







Для автомобилей с двигателем HR16



Отсоединить от держателей топливную трубку 1, рисунок 10-8, и трубку 2 системы улавливания паров бензина.

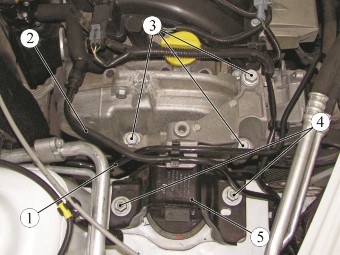

Рисунок 10-8  Правая опора подвески силового агрегата HR16:



1   трубка топливная;

2     трубка системы улавливания па-ров бензина;

3     болт крепления кронштейна правой опоры подвески к двигателю;

4        болт  крепления  правой  опоры подвески силового агрегата к кузову;

5     правая опора подвески силового агрегата





Отметить маркером на кузове положение правой опоры подвески силового агрегата.



Отвернуть болты 3 крепления кронштейна правой опоры подвески к двигателю (головка сменная 16, удлинитель, вороток).



Отвернуть болты 4 крепления правой опоры подвески силового агрегата к кузову и снять правую опору 5 (головка сменная 16, удлинитель, вороток).





Установка



Для автомобилей с двигателями 11189 и 21129

Установить на кузов правую опору 2, рисунок 10-7, подвески силового агрегата. Установить, не затягивая, два болта 1 крепления правой опоры подвески силового агрега-

та к кронштейну подвески силового агрегата (головка сменная Torx E12, удлинитель, вороток).



Установить, не затягивая, два болта 3 крепления правой опоры подвески силового агрега-та к кузову (головка сменная Torx E12, удлинитель, вороток).



Затянуть два болта крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата с моментом 53…71 Н.м (5,3…7,1 кгс.м) (головка сменная Torx E12,удлинитель, ключ моментный).



Установить правую опору подвески силового агрегата по меткам на кузове, нанесенным при ее снятии, и затянуть два болта крепления правой опоры подвески силового агрегата к ку-зову с моментом 53…71 Н.м (5,3…7,1 кгс.м) (головка сменная Torx E12, удлинитель, ключ мо-ментный).



Для автомобилей с двигателем HR16



Установить правую опору 5, рисунок 10-8, подвески силового агрегата по меткам на кузове, нанесенным при ее снятии, и закрепить болтами 3 и 4 крепления правой опоры подвески к двигателю и кузову (головка сменная 16, удлинитель, вороток).







Затянуть требуемым моментом:



-     болты  крепления  кронштейна  правой  опоры  подвески  к  двигателю  53…71  Н.м(5,3…7,1 кгс.м);



-  болты крепления правой опоры подвески к кузову 53…71 Н.м (5,3…7,1 кгс.м) (головка сменная 16, удлинитель, ключ моментный).



Установить в держатели топливную трубку 1 и трубку 2 системы улавливания паров бен-

зина.



Операции для всех комплектаций автомобилей



Извлечь крюк 2, рисунок 10-6, траверсы для вывешивания силового агрегата из проушины правого рыма 3 на двигателе и снять траверсу 1 с автомобиля.



Присоединить клемму провода "массы" к аккумуляторной батарее согласно требованиям ТИ 3100.25100.20587.





Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6 в объеме выполненных работ.
