7.7
Лава Веста. Рампа форсунок двигателя (снятие и установка)
Снятие
Для автомобилей с двигателем 11189: установить автомобиль на рабочее место и за-тормозить стояночным тормозом.
Для автомобилей с двигателем 21129: установить автомобиль на двухстоечный подъ-емник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Ггрузоподъемностью 3,2 т).
Для автомобилей всех комплектаций Откинуть вперед подушку заднего сиденья. Снять крышку 1, рисунок 7-2, люка бензонасоса.
Отсоединить колодку 3, рисунок 7-3, жгута проводов заднего от МЭБН 1.
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной оста-новки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).Снять модуль впуска в соответствии с требованиями раздела 7.6 настоящей технологиче-
ской инструкции.
Нажать на пружинные фиксаторы и движением вдоль оси штуцера отсоединить наконеч-ник трубки 1, рисунок 7-30, передней топливного трубопровода от рампы 2 форсунок.

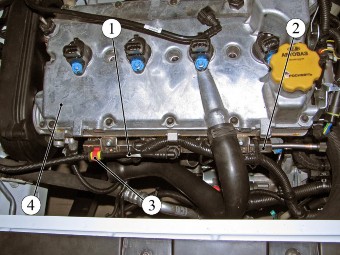

Рисунок 7-30 – Трубка передняя топливного трубопровода двигателя21129:
1 – трубка передняя топливного трубопровода;
2 – рампа форсунок;
3 – скоба крепления топливного трубопровода;
4 – головка цилиндров
Для автомобилей с двигателем 21129 дополнительно отсоединить скобу 3 крепления и отвести в сторону трубку переднюю топливного трубопровода (отвертка плоская).
Отсоединить колодки жгута 1, рисунок 7-31, проводов от топливных форсунок 2, разрезать два хомута 3 (для автомобилей с двигателем 21129) крепления и отвести жгут в сторону(нож технологический).

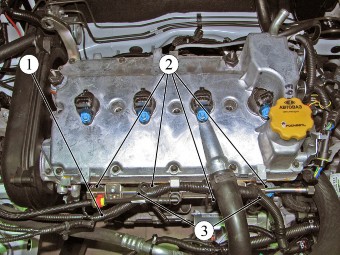

Рисунок 7-31 – Жгут проводов фор-сунок двигателя 21129:
1 – жгут проводов форсунок;2 – топливная форсунка;
3 – хомут крепления жгутапроводов форсунок
Отвернуть два болта 1, рисунок 7-17, снять рампу 2 с форсунками в сборе (ключ 5 длявнутреннего шестигранника).

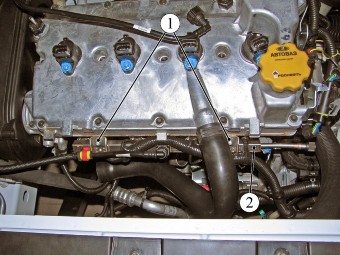

Рисунок 7-32 – Рампа форсунок:
1 – болт крепления рампы форсунок;2 – рампа форсунок
Установка
Перед установкой рампы 2, рисунок 7-32, уплотнительные кольца форсунок смазать моторным маслом (масло моторное согласно действующему "Кодификатору основных и вспомо-гательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).
Установить рампу 2 с форсунками в сборе на двигатель. Завернуть и затянуть болты 1.Момент затяжки болтов 9…14 Н.м (0,9…1,4 кгс.м) (ключ 5 для внутреннего шестигранника, насадка для внутреннего шестигранника, ключ моментный).
Присоединить колодки жгута 1, рисунок 7-31, проводов к топливным форсункам 2 и за-крепить жгут двумя новыми хомутами 3 к рампе форсунок (для автомобилей с двигателем21129).
Присоединить трубку 1, рисунок 7-30, переднюю топливного трубопровода к штуцеру рампы 2. При установке наконечник трубки присоединить к штуцеру до
щелчка пружинного фиксатора. После установки проверить надежность фиксации трубки.
Для автомобилей с двигателем 21129: присоединить скобу 3 крепления топливного трубопровода к рампе форсунок.
Установить модуль впуска в сборе на головку цилиндров в соответствии с требованиями раздела 7.6 настоящей технологической инструкции
Присоединить колодку 3, рисунок 7-3, жгута проводов заднего к МЭБН 1.Установить крышку 1, рисунок 7-2, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с тре-бованиями ТИ 3100.25100.20587.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.10, 1.19.14, 1.19.21.3 в объеме выполненных работ.
