7.5

 Лава Веста. Клапан продувки адсорбера двигателя (снятие и установка)

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отсоединить колодку 1, рисунок 7-11, жгута проводов переднего от клапана 3 продувки адсорбера.

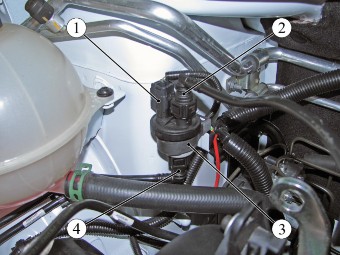

Рисунок 7-11 – Клапан продувки адсорбера:

1 – колодка жгута проводов перед-него к клапану продувки адсорбера;2 – трубка паропровода к модулю впуска;

3  – клапан продувки адсорбера;

4   – трубка паропровода от адсорбе-ра

Нажать на пружинные фиксаторы наконечника трубки 2 паропровода к модулю впуска и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.

Нажать на пружинные фиксаторы наконечника трубки 4 паропровода от адсорбера и движением вдоль оси штуцера отсоединить трубку от клапана продувки адсорбера.

Снять клапан продувки адсорбера с кронштейна на кузове автомобиля.

Установка

Установку клапана продувки адсорбера выполнять в порядке обратном снятию.

При установке трубок паропровода наконечники трубок присоединять к штуцерам клапана продувки адсорбера

до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
