7.3

 Лава Веста. Топливный трубопровод (снятие и установка)

Снятие

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормо-зом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Откинуть вперед подушку заднего сиденья.Снять крышку 1, рисунок 7-2, люка бензонасоса.

Отсоединить колодку 3, рисунок 7-3, жгута проводов заднего от МЭБН 1.

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной оста-новки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушкавытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Трубка передняя топливного трубопровода

Снять экран модуля впуска.

Отсоединить трубки 1 и 2, рисунок 7-9, топливного трубопровода от скобы 3 креплениятопливного трубопровода на модуле 4 впуска (для двигателя 21129).

Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконеч-ник топливной трубки 1 переднего топливного трубопровода от трубки 2 передней топливноготрубопровода.

Снять модуль впуска в соответствии с разделом 7.6 настоящей технологической инструк-

ции.

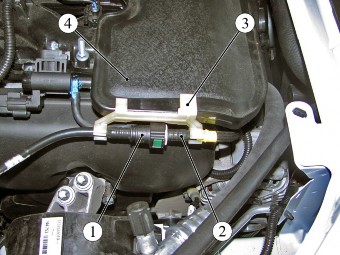

Рисунок 7-9 – Соединение топлив-ных трубок (для двигателя 21129):

1     –  трубка  переднего  топливноготрубопровода;

2   – трубка топливного трубопрово-да передняя;

3      –  скоба  крепления  топливноготрубопровода;

4  – модуль впуска

Нажать на пружинные фиксаторы и движением вдоль оси штуцера отсоединить наконеч-ник трубки 1, рисунок 7-10, передней топливного трубопровода от рампы 2 форсунок.

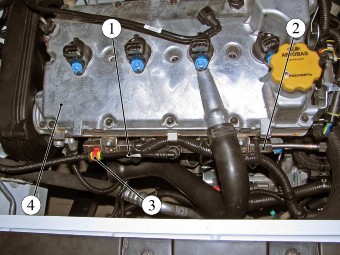

Рисунок 7-10 – Трубка топливноготрубопровода передняя (для двига-теля 21129):

1  – трубка передняя топливноготрубопровода;

2  – рампа форсунок;

3  – скоба крепления топливноготрубопровода;

4  – головка цилиндров

Отсоединить скобу 3 крепления и снять трубку переднюю топливного трубопровода (от-вертка плоская).

Трубка переднего топливного трубопровода

Снять экран модуля впуска.

Отсоединить трубки 1, рисунок 7-9, переднего топливного трубопровода и переднюю 2топливного трубопровода от скобы 3 крепления топливного трубопровода на модуле 4 впуска(для двигателя 21129).

Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконеч-ник трубки переднего топливного трубопровода от трубки передней топливного трубопровода.

Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконеч-ник трубки 7, рисунок 7-1, переднего топливного трубопровода от трубки 5 топливного трубо-провода.

Трубка топливного трубопровода

Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера наконеч-ник трубки 7, рисунок 7-1, переднего топливного трубопровода от трубки 5 топливного трубо-провода.

Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.

Нажать на пружинные фиксаторы наконечника трубки и отсоединить движением вдольоси штуцера трубку 2, рисунок 7-7, топливного трубопровода заднюю от трубки 4 топливноготрубопровода.

Отсоединить трубку 4 топливного трубопровода среднюю от скоб 5 и снять с автомоби-

ля.

Трубка топливного трубопровода задняя

Нажать на пружинные фиксаторы наконечника трубки 5, рисунок 7-2, топливного трубо-провода задней и движением вдоль оси штуцера отсоединить трубку от штуцера МЭБН 1.

Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.

Нажать на пружинные фиксаторы наконечника трубки 2, рисунок 7-7, топливного трубо-провода задней и движением вдоль оси штуцера отсоединить от трубки 4 топливного трубо-провода, снять трубку топливного трубопровода заднюю.

Установка

Установку трубок топливного трубопровода на автомобиль выполнять в порядке обрат-ном снятию.

Внимание. Наконечники трубок топливного трубопровода имеют зеленый цвет фиксато-

ров.

При установке трубок топливного трубопровода наконечники трубок присоединять кштуцерам до щелчка пружинного фиксатора. После установки проверить надежность фиксациитрубок.

Присоединить колодку 3, рисунок 7-3, жгута проводов заднего к МЭБН 1.Установить крышку 1, рисунок 7-2, люка бензонасоса.

Опустить подушку заднего сиденья.

Присоединить клемму провода "массы" к аккумуляторной батарее согласно требованиямТИ 3100.25100.20587.
