LADA VESTA 2015. СНЯТИЕ СИЛОВОГО АГРЕГАТА В СБОРЕ - ЧАСТЬ 1

Для автомобилей всех комплектаций

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3.2Г грузоподъемностью 3,2 т).

Откинуть вперед подушку заднего сиденья, снять крышку 1, рисунок 3-1, люка бензона­соса и отсоединить разъем 1. рисунок 3-2. жгута проводов заднего от бензонасоса 2.






Рисунок 3-1 - Крышка люка бензо­насоса:

1  - крышка люка бензонасоса

Рисунок 3-2 - Разъем жгута проводов заднего к бензонасосу:

1  - разъем жгута проводов заднего;

2  - бензонасос






Запустить двигатель и дать ему поработать до полной остановки для сброса давления в топливном трубопроводе (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим").

Присоединить разъем 1, рисунок 3-2, жгута проводов заднего к бензонасосу 2, установить крышку 1, рисунок 3-1, люка бензонасоса и опустить подушку заднего сиденья.

Выключить зажигание, открыть капот и отсоединить клемму провода "массы" от аккуму­ляторной батареи (ключ гаечный 10).




Для автомобилей с системой кондиционирования

Произвести полную выгрузку хладагента из системы кондиционирования в соответствии с требованиями инструкции по эксплуатации сервисного оборудования.

Для автомобилей всех комплектаций

Отсоединить патрубки резонатора 1, рисунок 3-3, впуска от воздухозаборника и корпуса воздушного фильтра, отвернуть два болта крепления и снять резонатор (головка сменная 10, вороток).




Рисунок 3-3 - Резонатор впуска:

1  - резонатор впуска;

2  - патрубок воздушного фильтра;

3  - патрубок воздухозаборника









Снять экран модуля впуска.

Отжать хомут 1, рисунок 3-4. крепления и отсоединить верхний шланг 3 вентиляции кар­тера от патрубка крышки 7 головки цилиндров (плоскогубцы).

























Рисунок 3-4 - Воздушный фильтр со шлангом впускной трубы в сбо­ре:

1   - хомут крепления верхнего шланга вентиляции картера;

2   - хомут крепления шланга впуск­ной трубы;

3   - верхний шланг вентиляции картера;

4   - шланг впускной трубы;

5   - болт крепления воздушного фильтра;

6   - воздушный фильтр;

7   - крышка головки цилиндров




Ослабить хомут 2 крепления и отсоединить шланг 4 впускной трубы от модуля впуска (отвертка крестообразная).

Отвернуть болт 5 крепления, отсоединить воздушный фильтр 6 от опор и снять воздуш­ный фильтр со шлангом впускной трубы в сборе (головка сменная 13. вороток).

Отсоединить наконечник 1. рисунок 3-5, трубки клапана адсорбера и саму трубку от мо­дуля 2 впуска.








Рисунок 3-5 - Трубка клапана адсор­бера:

1    - наконечник трубки клапана ад­сорбера;

2    - модуль впуска






Отсоединить колодки и разъемы жгута проводов системы зажигания от разъемов -датчика 1, рисунок 3-6, положения коленчатого вала;









Рисунок 3-6 - Датчик положения коленчатого вала:

1     - датчик положения коленчатого вала;

2     - жгут проводов системы зажига­ния













-датчика 1, рисунок 3-7, давления и температуры воздуха;

-   клапана 2 заслонки впускной трубы (для двигателя 21129):

















Рисунок 3-7 - Датчик давления и температуры воздуха, клапан за­слонки впускной трубы:

1    - датчик давления и температуры воздуха;

2    - клапан заслонки впускной трубы;

3    - жгут проводов системы зажига­ния








Рисунок 3-8 - Соединения жгута проводов системы зажигания:

1    - дроссельный патрубок;

2    - датчики содержания кислорода;

3    - датчик температуры охлаждаю­щей жидкости;

4    - жгут проводов системы зажига­ния;

5    - жгут проводов форсунок;

6    - датчик контрольной лампы дав­ления масла;

7    - жгут проводов катушек зажига­ния




-   датчиков 2 содержания кислорода;

-   датчика 3 температуры охлаждающей жидкости;

-   жгута 5 проводов форсунок;

-   датчика 6 контрольной лампы давления масла;

-   жгута 7 проводов катушек зажигания (для двигателя 21129):

-   выключателя 1. рисунок 3-9, света заднего хода на коробке 2 передач.















Рисунок 3-9 - Выключатель света заднего хода:

1   - выключатель света заднего хода;

2   - коробка передач;

3   - жгут проводов системы зажига­ния








Отсоединить фиксаторы, разрезать хомуты крепления и отвести в сторону жгут проводов системы зажигания (отвертка плоская, плоскогубцы, нож технологический).

Снять передние колеса в соответствии с требованиями ТИ 3100.25100.20584.

Отвернуть тринадцать болтов 1? рисунок 3-10. крепления и снять брызговик 2 двигателя (головка сменная 10. вороток и удлинитель).

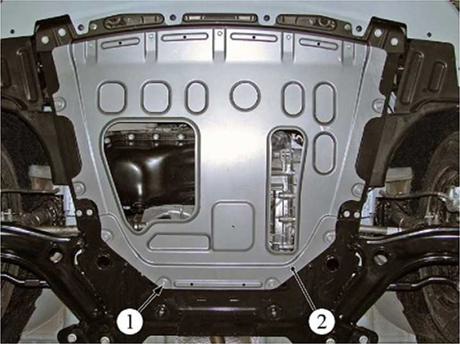

Рисунок 3-10 — Брызговик двигателя:

1  - болт крепления;

2  - брызговик двигателя
