Лава Веста. Замена ламп - часть 1

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2,

Примечание. Вы можете сами производить заменуламп, описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру.

ВНИМАНИЕ!

Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.

Блок-фары

Для снятия лампы ближнего света проделайте следующие действия:

- снимите крышку 2 (рис. 11), повернув ее против часовой стрелки;

- отсоедините колодку проводов 7 от лампы;

- выведите из паза усик 8 пружинного фиксатора;

- выньте лампу;

- установку новой лампы проводите в обратном порядке.

Для снятия лампы дальнего света проделайте следующие действия:

- снимите крышку 1, повернув ее против часовой стрелки;

- отсоедините колодку проводов 6 от лампы;

- выведите из паза усик 5 пружинного фиксатора;

- выньте лампу;

- установку новой лампы проводите в обратном порядке.





Для снятия лампы указателя поворота проделайте следующие действия:

- поверните патрон 4 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

- выньте лампу из патрона поворотом против часовой стрелки;

- установку новой лампы проводите в обратном порядке.

Для снятия лампы дневного ходового огня и габаритного огня проделайте следующие действия:

- поверните патрон 3 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

- выньте лампу из патрона;

- установку новой лампы проводите в обратном порядке.

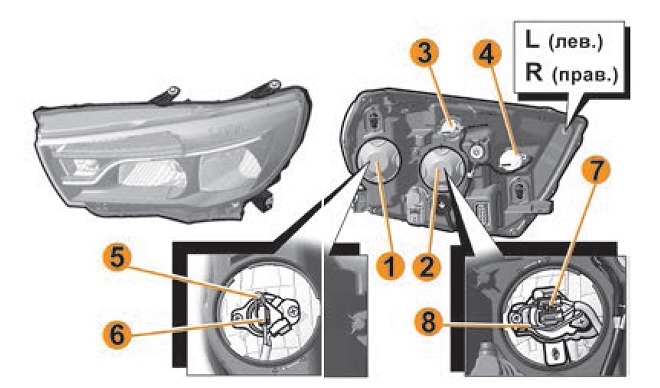

Рис. 11. Блок-фара







Задние фонари





Замена ламп указателя поворота и сигнала торможения/ габаритного огня на наружном фонаре, расположенном на крыле автомобиля.

Для замены лампы указателя поворота 4 необходимо:

- открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрон-разъему 4 лампы указателя поворота;



- повернуть па-трон-разъем 4 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

- извлечь лампу из патрона,потянув ее на себя.

Установку патрон-разъема на место проводить в обратном порядке.

Для замены лампы сигнала торможения/габаритного огня 3 необходимо:

- открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрону-разъему 3 лампы сигнала торможения/габаритного огня;

- повернуть патрон-разъем 3 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

- извлечь лампу из патрона, повернув ее против часовой стрелки.

Установку патрона-разъема на место проводить в обратном порядке.

Замена ламп света заднего хода и габаритного огня на внутреннем фонаре, расположенном на крышке багажника автомобиля

Для замены лампы света заднего хода 1 (рис. 12) необходимо:

- расфиксировать два крайних держателя 1 (рис. 13) обивки багажника 2. Держатель обивки представляет собой конструкцию из неподвижного основания и подвижного фиксирующего «грибка» 3 (рис. 13). В поднятом состоянии «грибка» держатель расфиксирован;

- для расфиксации держателя обивки 3 (рис. 13) необходимо, например, лезвием ключа выключателя зажигания 4 (рис. 13) немного приподнять подвижную часть обеих держателей;

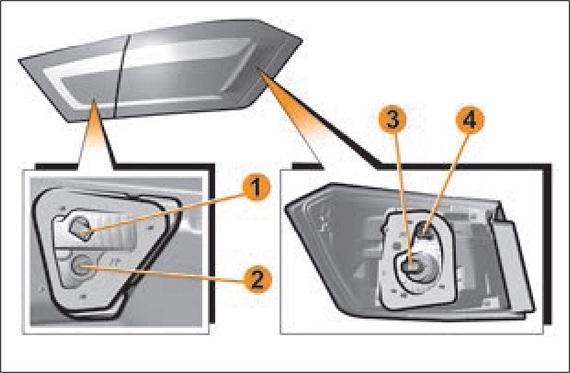

Рис. 12. Задние фонари











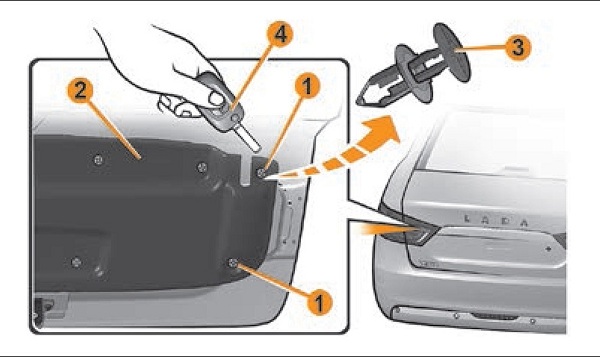

Рис. 13. Замена ламп света заднего хода и габаритного огня на наружном фонаре





- преодолевая сопротивление держателей, отогнуть обивку крышки багажника для доступа к патрону-разъему 1 (рис. 12). Во избежании повреждения обивки, отгибание производить на величину не более 7-8 см;

- повернуть патрон-разъем 1 (рис. 12) против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

- извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены лампы габаритного огня 2 (рис. 12) необходимо:

- применяя аналогичную последовательность, что и для замены лампы света заднего хода 1, обеспечить доступ к па-трону-разъему 2 лампы габаритного огня;

- повернуть патрон-разъем 2 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

- извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены ламп света заднего хода и габаритного огня в правом фонаре применяется аналогичная последовательность.
