Лава Веста. Комбинация приборов. Сигнальные лампы

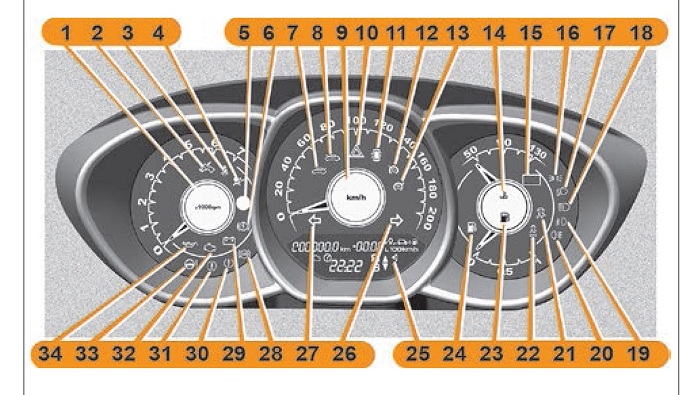

В комбинацию приборов входит:
1 - тахометр. Показывает частоту вращения коленчатого вала двигателя
(х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета
предупреждает о повышенной частоте вращения двигателя. Во избежание
повреждения двигателя его максимальная частота вращения ограничена
программой электронной системы управления двигателя. При превышении
примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом
перебои в работе двигателя и толчки в движении автомобиля не являются
неисправностью. При снижении частоты вращения подача топлива
возобновится. Также не допускайте работу двигателя при трогании и во
время движения с частотой вращения коленчатого вала двигателя ниже 800
мин-1.
ВНИМАНИЕ!
Запрещается работа двигателя в опасном режиме (при оборотах коленчатого
вала двигателя выше 6200 мин- 1 и ниже 800 мин- 1).
2 - сигнализатор «Педальная регулировка» (см. раздел
«Эксплуатация автомобиля»),
3 - сигнализатор «Ремень безопасности» (см. раздел
«Система надувных подушек безопасности»),
4 - сигнализатор «Неисправность системы подушки безопасности» (см.
раздел «Подушки безопасности»),
5 - резерв.
6 - сигнализатор «Отказ тормоза» (см. раздел «Вождение автомобиля»,
«Торможение и стоянка»),
7 - сигнализатор «Незакрытый багажник» (см. раздел «Кузов и салон»),
8 - сигнализатор «Незакрытый капот» (см. раздел «Кузов и салон»),
9 - спидометр, показывает скорость движения автомобиля (км/ч).
10 - сигнализатор «Аварийная сигнализация» (см. раздел «Органы
управления и приборы»),
11 - сигнализатор «Незакрытые двери» (см. раздел «Кузов и Салон»).
12 - сигнализатор «Круиз-контроль» (см. раздел «Эксплуатация
автомобиля»).
13 - сигнализатор «Ограничитель скорости» (см. раздел «Эксплуатация
автомобиля»).
14 - указатель и сигнализатор «Температура охлаждающей жидкости» (раздел
«Перегрев двигателя»). Эксплуатация автомобиля с неисправным
сигнализатором недопустима. При превышении рабочей температуры
охлаж-дающей жидкости (больше 115 °С) сигнализатор загорается красным
светом постоянно, кроме того включается кратковременно прерывистый
звуковой сигнал зуммера. Не допускайте работу двигателя в режиме
перегрева.
ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль
должен быть доставлен к дилеру для определения и устранения причины
перегрева двигателя.
15 - резерв.
16 - сигнализатор «Габаритные огни» (см. раздел «Органы управления и
приборы»),
17 - сигнализатор «Фары ближнего света» (см. раздел
«Органы управления и приборы»),
18 - сигнализатор «Фары дальнего света» (см. раздел
«Органы управления и приборы»),
19 - сигнализатор «Передние противотуманные фары»
(см. раздел «Органы управления и приборы»),
20 - сигнализатор «Задние противотуманные фонари»
(см. раздел «Органы управления и приборы»),
21 - сигнализатор «ESC» (см. раздел «Система коррекции и помощи при
вождении»).
22 - сигнализатор «ESC OFF» (см. раздел «Система коррекции и помощи при
вождении»),
23 - указатель и сигнализатор «Уровень топлива» (см. раздел
«Эксплуатация автомобиля»).
24 - сигнализатор «Резерв топлива» (см. раздел «Эксплуатация
автомобиля»).
25 - жидкокристаллический индикатор с функциями
(см. описание далее).
26 - сигнализатор «Указатель правого поворота» (см. раздел «Органы
управления и приборы»),
27 - сигнализатор «Указатель левого поворота» (см. раздел «Органы
управления и приборы»),
28 - сигнализатор «Неисправность антиблокировочной
тормозной системы ABS» (см. раздел «Система коррекции и помощи при
вождении»),
29 - сигнализатор «Аккумуляторная батарея» (см. раздел «Эксплуатация
автомобиля»).
30 - сигнализатор «Аварийное снижение давления в шинах» (см. раздел
«Эксплуатация автомобиля»),
31 - сигнализатор «Неисправность трансмиссии» (см. раздел «Эксплуатация
автомобиля»).
32 - сигнализатор «Неисправность двигателя» (см. раз-
дел «Эксплуатация автомобиля»).
33 - сигнализатор «Электроусилитель руля» (см. раздел
«Эксплуатация автомобиля»).
34 - сигнализатор «Аварийное давление масла» (Загорается красным светом
при включении зажигания и после запуска двигателя гаснет. При работающем
двигателе горящий сигнализатор и прерывистый звуковой сигнал зуммера
указывают на недостаточное давление в системе смазки двигателя).
Лава Веста. Дисплей и указатели

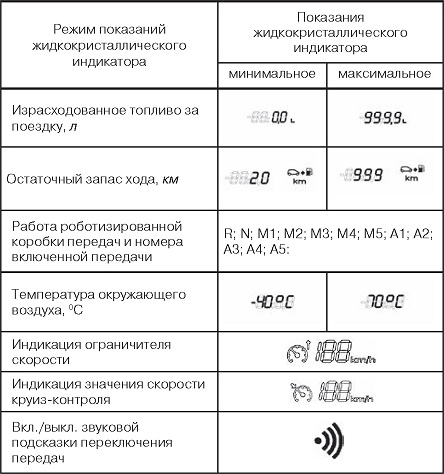

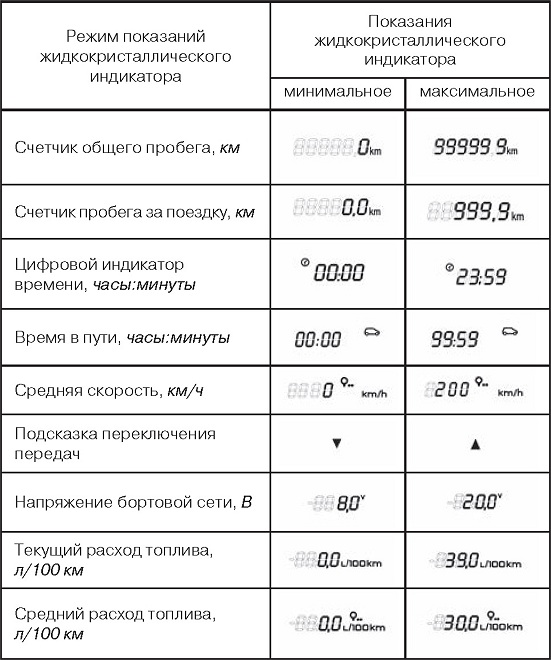

Показания жидкокристаллического индикатора
