Лава Веста. Проверка состояния и замена ремня привода вспомогательных агрегатов






В соответствии с регламентом технического обслуживания проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 10 тыс. км пробега.

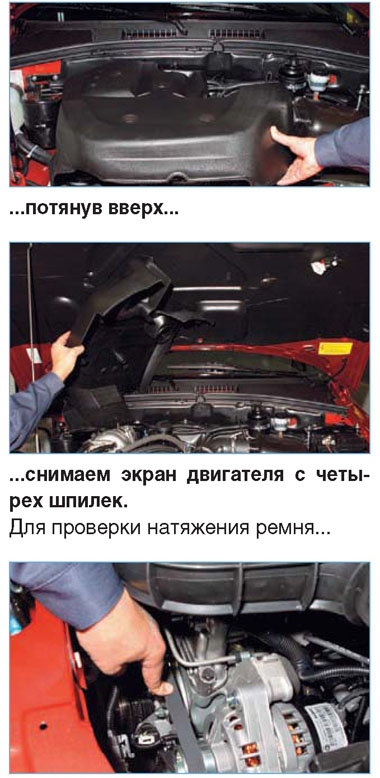

Для проверки состояния ремня...





...нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.

При усилии нажатия около 8,0 кгс прогиб ремня должен составлять 12 ± 1 мм.

Для регулировки натяжения ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу.

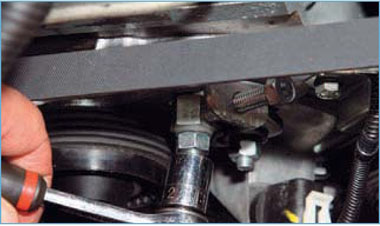

Головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

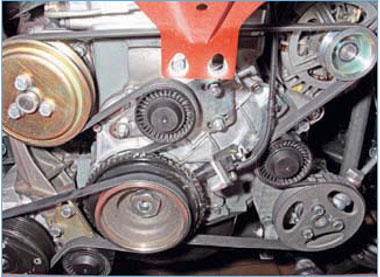

Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя)

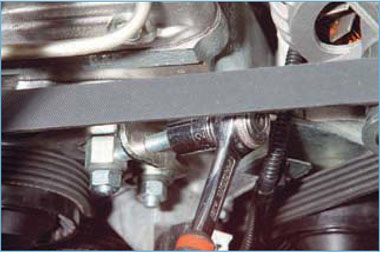

Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления кронштейна натяжного ролика. Пускаем двигатель, останавливаем его и снова проверяем натяжение ремня.
Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления.
Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера (см. «Проверка состояния и замена ремня привода компрессора кондиционера», с. 42).

Ослабляем затяжку гаек крепления кронштейна натяжного ролика

(см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

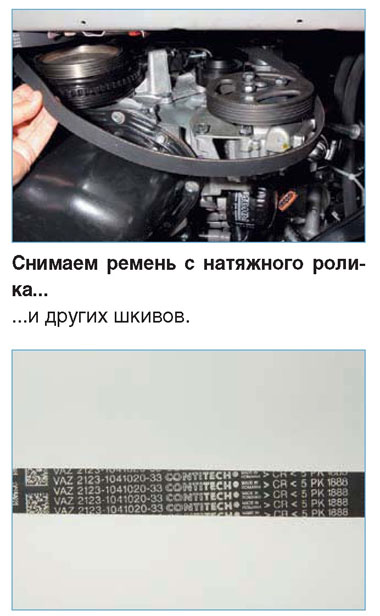

Маркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня (см. выше).
