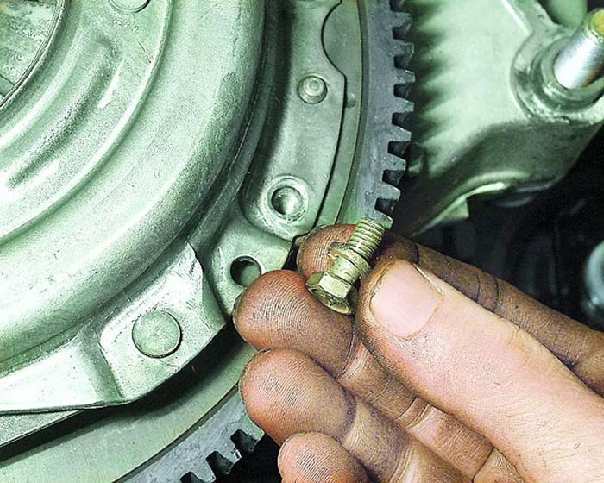

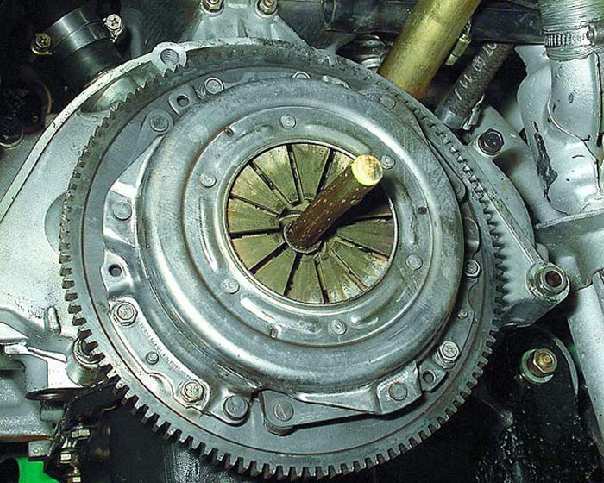

1. Установите

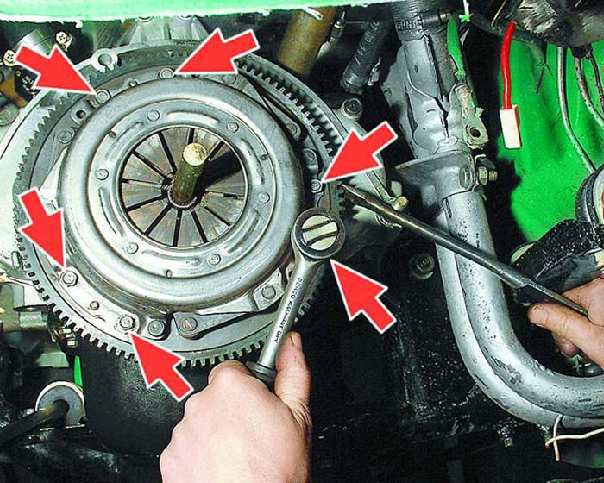

оправку в отверстие нажимного диска. |
2. Зафиксируйте
с помощью отвертки маховик от проворачивания и отверните
шесть болтов крепления кожуха сцепления. |
3. Обратите
внимание: под головкой каждого болта установлена
пружинная шайба. |
|
|
|

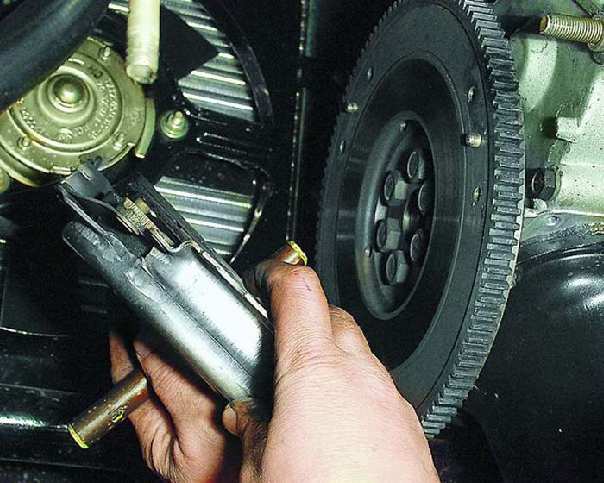

4. Снимите
кожух сцепления в сборе с нажимным и ведомым дисками.
Придерживайте при этом ведомый диск, иначе он может
выпасть. |

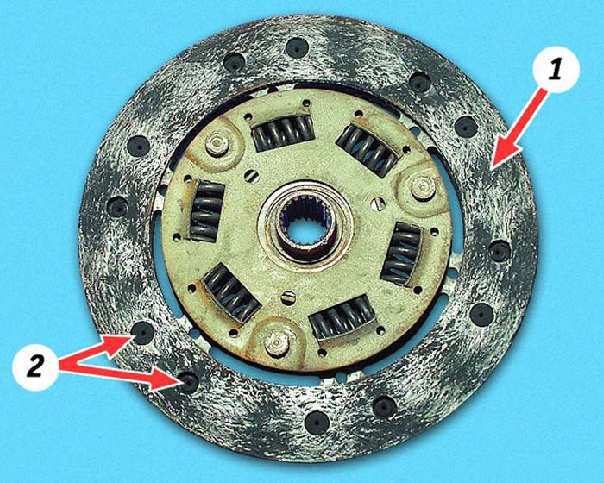

5. Трещины
на деталях ведомого диска не допускаются. Проверьте
состояние и износ фрикционных накладок 1.
Если головки заклепок 2 углублены
менее чем на 0,2 мм, поверхность фрикционных накладок
замаслена или ослаблены заклепочные соединения, то
ведомый диск необходимо заменить. |

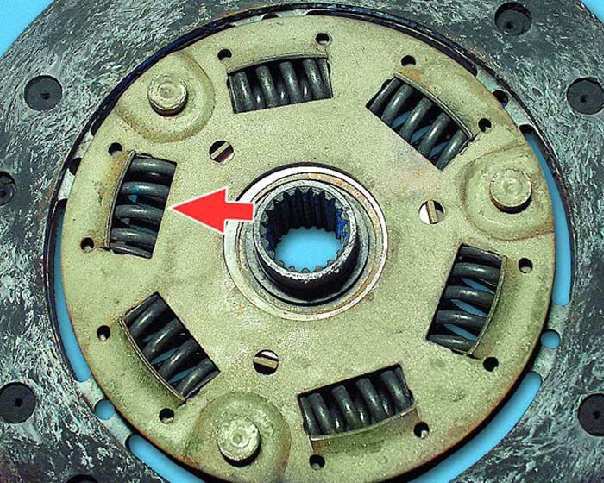

6. Проверьте
надежность фиксации демпферных пружин в гнездах ступицы
ведомого диска, при сломанных пружинах диск необходимо
заменить. |
|
|
|
7. Проверьте
биение ведомого диска, если при визуальном осмотре
обнаружено его коробление. Если биение превышает 0,5 мм,
замените диск. |
8. Осмотрите
рабочие поверхности трения маховика и нажимного диска,
обратив внимание на возможное появление глубоких рисок,
задиров, забоин, явных следов износа и перегрева.
Замените дефектные узлы. |

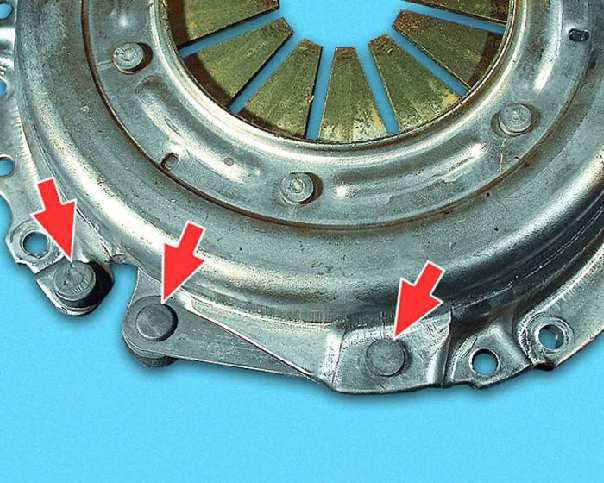

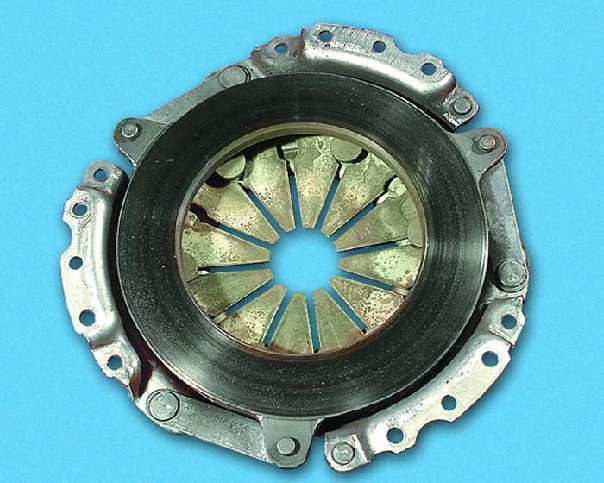

9. Внешним
осмотром оцените состояние деталей кожуха и нажимного
диска; замените их в сборе при обнаружении: ослабления
заклепочных соединений деталей кожуха... |
|
|
|

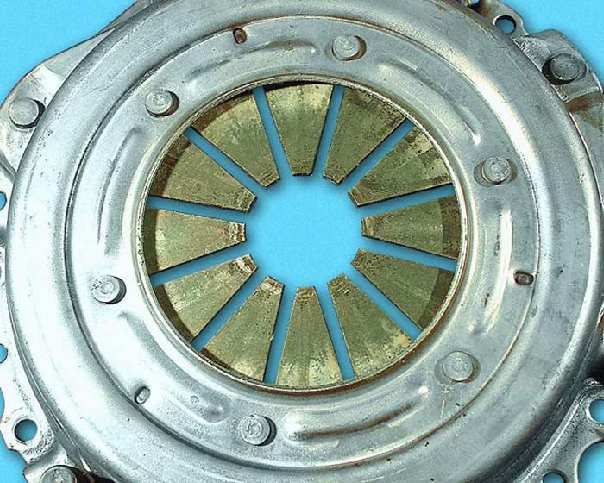

10. ...трещин
на диафрагменной пружине... |
11. ...трещин
и следов износа опорных колец нажимной пружины... |

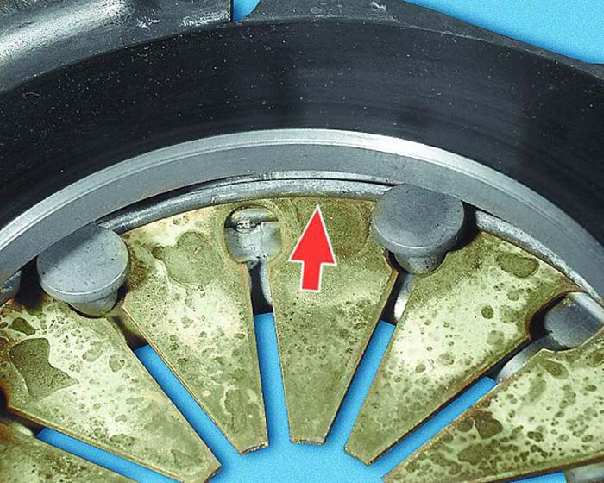

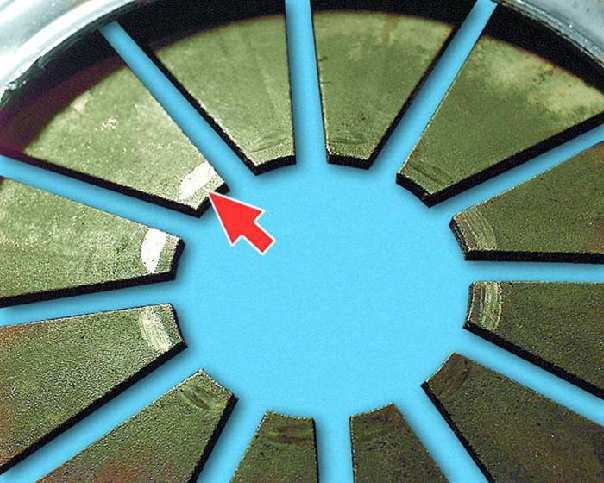

12. ...перекоса
лепестков пружины (места контакта лепестков пружины с
подшипником выключения сцепления должны находиться в
одной плоскости) и чрезмерного их износа в местах
контакта с подшипником (износ не должен превышать 0,8
мм). |
|
|
|

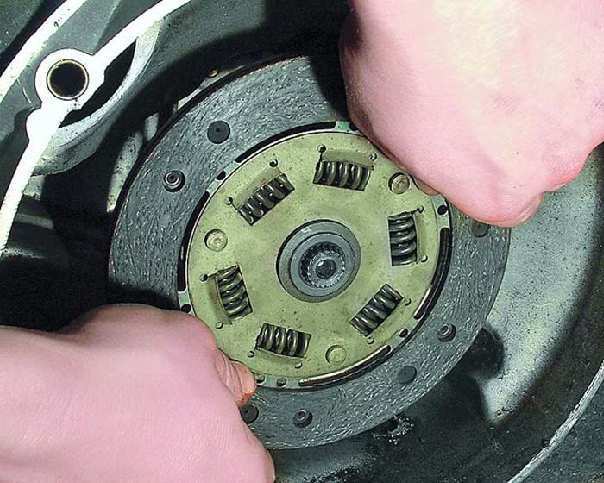

13. Перед
установкой сцепления проверьте легкость перемещения
ведомого диска по шлицам первичного вала коробки
передач. При необходимости устраните причины заедания
или замените дефектные детали. |

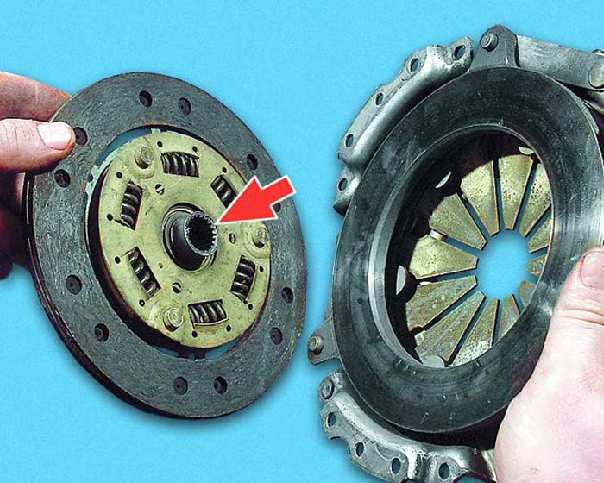

14. Обратите
внимание, что при установке ведомого диска более
выступающая часть его ступицы должна быть направлена в
сторону нажимной пружины. |

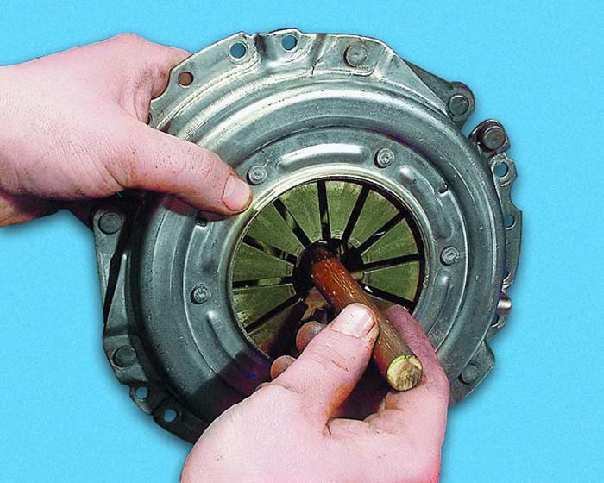

15. Вставьте
центрирующую оправку в шлицы ведомого диска со стороны
нажимной пружины. |
|

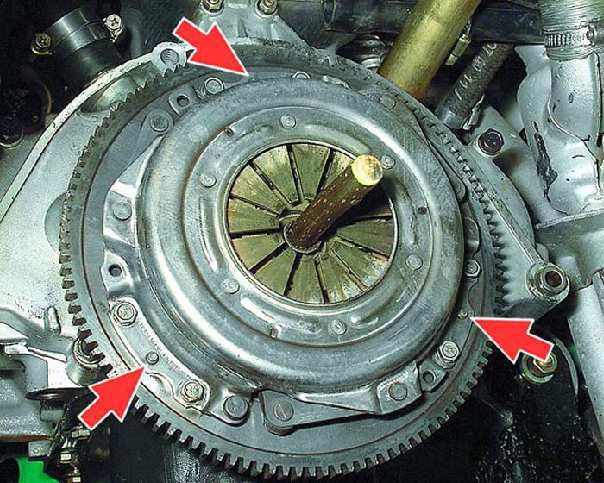

16. Установите
сцепление на маховик по трем центрирующим штифтам
(показаны стрелками) и заверните шесть болтов крепления
сцепления к маховику равномерно крест-накрест, удерживая
маховик от проворачивания. Выньте центрирующую оправку и
установите коробку передач. |
