1. Под
панелью приборов, используя гаечный ключ как рычаг, сдвиньте
наконечник троса тяги с пальца и... |
2. ...отсоедините
его от педали акселератора. |

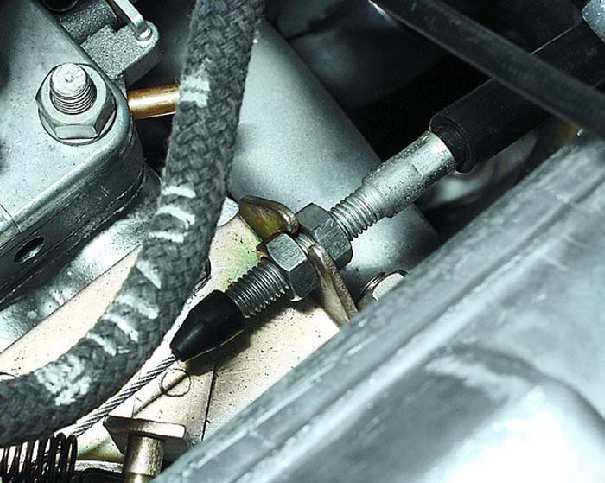

3. В
подкапотном пространстве сдвиньте защитный колпачок с
наконечника оболочки тяги. |
|
 |
 |
 |
|
4. Полностью
свинтите гайку с наконечника оболочки. |
5. Выньте
наконечник троса тяги из промежуточного рычага. |
6. Сдвинув
наконечник оболочки, выньте тягу из кронштейна
промежуточного рычага. |
|
 |
 |
 |
|
7. Выньте
тягу из отверстия в щите передка. |
8. Установите
новую тягу в порядке, обратном снятию. При подсоединении
наконечника троса к промежуточному рычагу уложите трос в
прорезь рычага. |
9. Перед

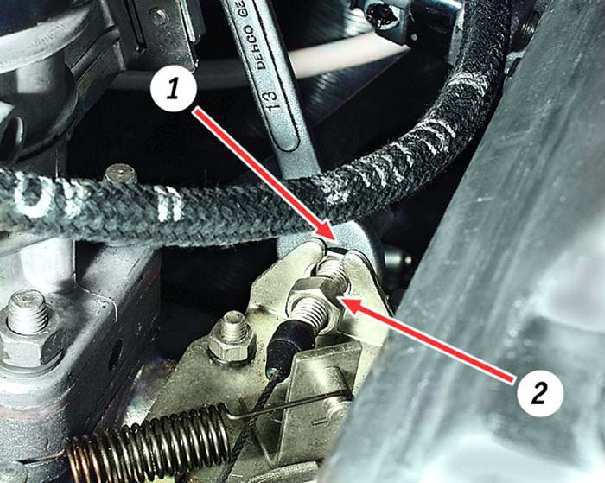

затягиванием регулировочных гаек отрегулируйте привод
дроссельной заслонки. Для этого завинчиванием одной из гаек
добейтесь, чтобы заслонка полностью открывалась и
закрывалась (при завинчивании гайки 1 заслонка
открывается, а гайки 2 –
закрывается). |
|
 |
 |
 |
|
10. Удерживая
ключом от проворачивания гайку, которой регулировался
привод, другим ключом затяните вторую гайку. |
11. Если
длины тяги недостаточно для регулировки положения
дроссельных заслонок (в данном случае дроссельная заслонка
полностью не закрывается)... |
12. ...ослабьте
контргайки наконечников промежуточной тяги... |
|
 |
 |
 |
|

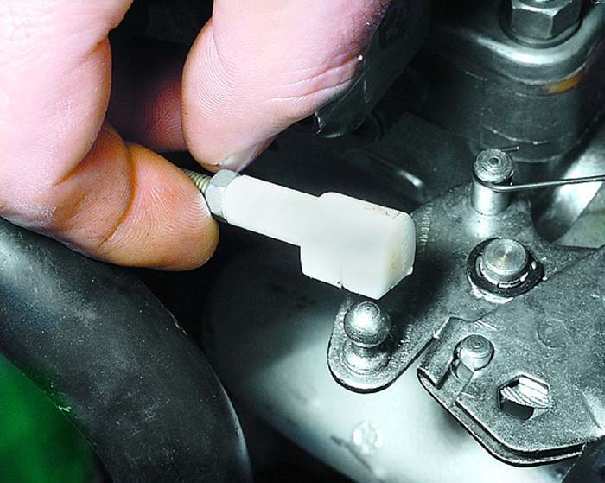

13. ...снимите
наконечник тяги с промежуточного рычага привода... |
14. ...закрепите
наконечник оболочки тяги в кронштейне приблизительно
посередине... |
15. ...завинчивая
или отвинчивая наконечники, измените длину промежуточной
тяги так, чтобы... |
|
 |
 |
 |
|
16. ...ее
можно было подсоединить, не перемещая рычагов. Зафиксируйте
наконечники контргайками. После этого снова проверьте и при
необходимости отрегулируйте с помощью тяги полное открытие
дроссельной заслонки. |
17. Нажмите
до упора на педаль акселератора. При этом дроссельные
заслонки должны полностью открыться (рычаг дроссельной
заслонки должен повернуться по часовой стрелке до упора). |
18. Убедитесь,
что заслонки открылись полностью. Для этого нажмите на
наконечник промежуточной тяги. Если его можно переместить
дальше, значит, необходимо повторить регулировку. |
|
 |
19. Отпустите
педаль акселератора, при этом заслонки должны полностью
закрыться. Рычаг дроссельной заслонки должен повернуться,
переместив до упора промежуточную тягу в обратную сторону.
Если этого не произошло, повторите регулировку. |
