Ока (Ваз-1111). Снятие и установка отопителя



  Вам потребуются
  • головка сменная "на 10"
  • удлинитель
  • вороток
  • ключ "на 8"
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Слейте охлаждающую жидкость из системы (кран отопителя должен быть открыт).

Снимите панель приборов с автомобиля (см. подраздел 9.10.).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте затяжку хомутов шлангов отопителя (в подкапотном пространстве) и...

2. ...снимите шланги с подводящей и отводящей трубок отопителя.

3. Отверните два болта крепления уплотнителя трубок отопителя, снимите плоские шайбы.

4. Подденьте отверткой уплотнитель и...



5. ...снимите его с трубок отопителя.

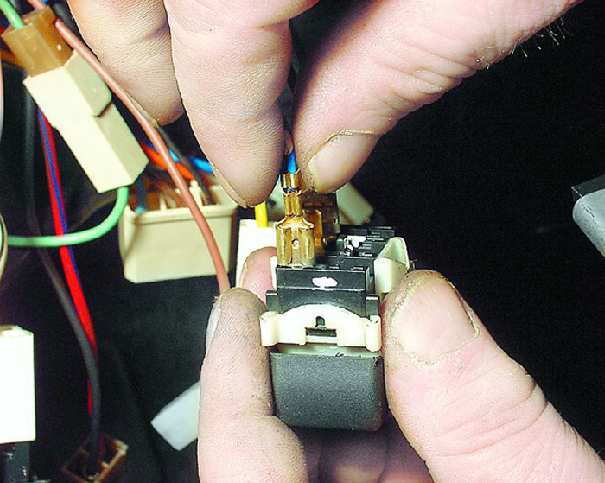

6. Отсоедините провода электродвигателя отопителя от переключателя режимов его работы (если переключатель не был отсоединен при снятии панели приборов).

7. Придерживая отопитель снизу, отверните гайки его крепления справа сверху (две) и...

8. ...слева сверху отопителя (две).

9. Снимите “массовый” провод с левой передней шпильки крепления отопителя.





10. Снимите отопитель в сборе с автомобиля.

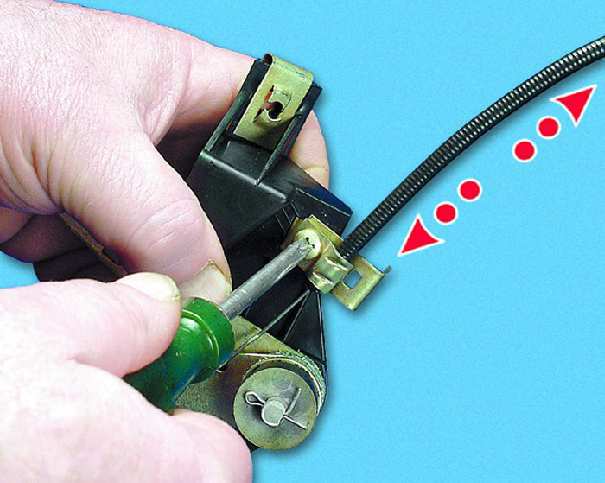

11. Перед установкой отопителя проверьте и отрегулируйте приводы крышки воздухопритока и крана отопителя. Для этого ослабьте затяжку болта прижимной скобы на кронштейне рычагов управления и, перемещая оболочку тяги, добейтесь полного открытия и закрытия крана и крышки. Установку отопителя выполняйте в порядке, обратном снятию.
