Вам потребуются | |
|
Нумерация контактов на колодке (для проверки приборов комбинации) | |

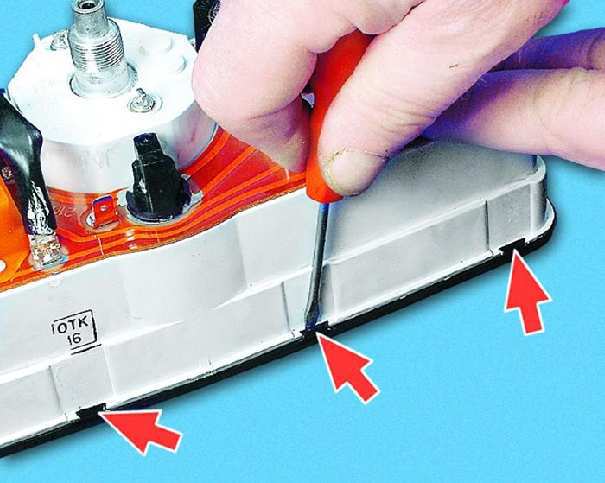

Указатели уровня топлива и температуры охлаждающей жидкости в комбинации крепятся к монтажной плате тремя гайками. |
• Стрелка указателя не отклоняется от начала шкалы независимо от температуры охлаждающей жидкости
Отсоедините провод от датчика указателя и соедините его с “массой”. Включите зажигание:
– стрелка указателя отклонилась –
неисправен датчик (замените);
– стрелка указателя не отклоняется – продолжите поиск неисправности.
Выньте комбинацию приборов из панели и отсоедините от нее красную соединительную колодку. Соедините проводом контакт 2 колодки комбинации с “массой”. Включите зажигание:
– стрелка указателя отклонилась –
обрыв в проводе, соединяющем указатель и датчик;
– стрелка указателя не отклонилась – замените указатель.
Если стрелка нового указателя не отклоняется, повреждение следует искать в комбинации приборов (в монтажной плате или местах пайки колодки к плате). Устраните неисправность либо замените монтажную плату или комбинацию приборов.
• Стрелка указателя находится в красной зоне шкалы независимо от температуры охлаждающей жидкости
Отсоедините провод от датчика указателя. Включите зажигание:
– стрелка указателя отклонилась в
начало шкалы – неисправен датчик (замените);
– стрелка указателя не отклоняется – проверьте, нет ли замыкания на
“массу” провода, соединяющего датчик с указателем. Если замыкания нет –
неисправен указатель (замените).
• Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке
Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините серо-красный провод от датчика указателя и соедините его с “массой”.Включите зажигание:
– стрелка указателя отклонилась –
неисправен датчик (замените);
– стрелка указателя не отклоняется – продолжите поиск неисправности.
Выньте комбинацию приборов из панели и отсоедините от нее красную колодку. Соедините проводом контакт 1колодки комбинации с “массой”. Включите зажигание:
– стрелка указателя отклонилась до
конца шкалы – обрыв в проводе, соединяющем датчик с указателем;
– стрелка указателя не отклоняется – замените указатель. Если стрелка
нового указателя также не отклоняется от начала шкалы, замените
монтажную плату или комбинацию приборов.
• Стрелка указателя находится в конце шкалы независимо от количества бензина в топливном баке
Отсоедините серо-красный провод от датчика указателя. Включите зажигание:
– стрелка указателя отклонилась в
начало шкалы – неисправен датчик (замените);
– стрелка указателя не отклоняется – неисправен указатель (замените).

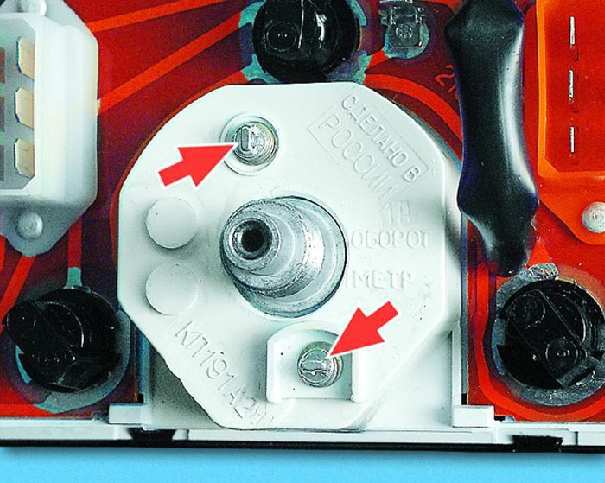

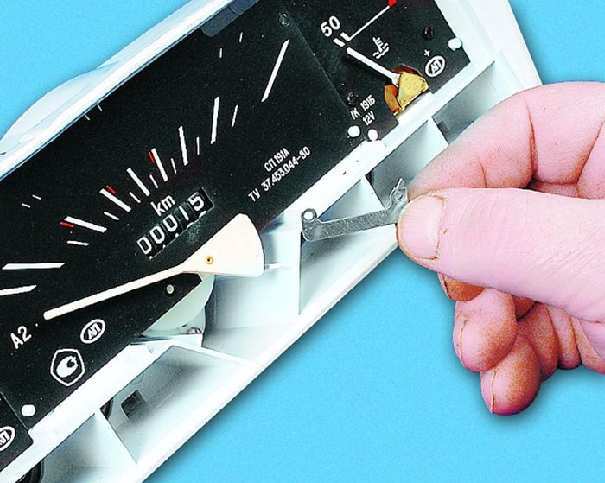

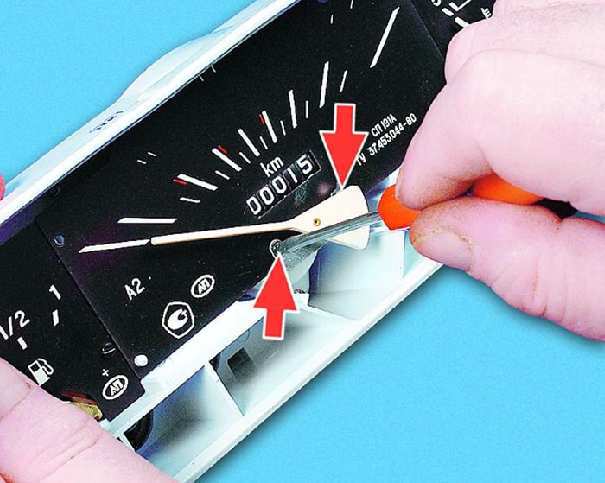

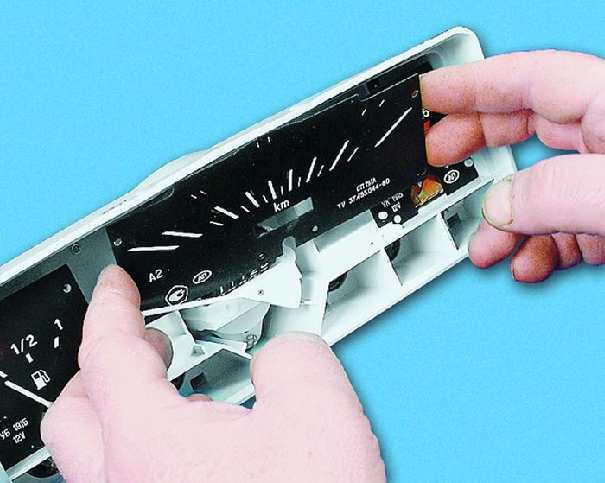

Спидометр крепится к корпусу комбинации приборов двумя винтами, имеющими в головках отверстия для пломбировки. |
ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||
|
