Ока (Ваз-1111). Ремонт стеклоочистителя



  Вам потребуются
  • отвертка
  • консистентная смазка
  • мелкая шлифовальная шкурка

Перед началом работы

Снимите стеклоочиститель (см. подраздел 8.8.1.).



Маркировка стеклоочистителя нанесена на крышке корпуса редуктора.

Данные для проверки электродвигателя стеклоочистителя на стенде:

– частота вращения вала электродвигателя при напряжении питания 14 В, моменте нагрузки 1,47 Н/м (0,15 кгс/м) и температуре окружающей среды (25±10)°С – не менее 50 мин–1;
– потребляемая сила тока при заданном моменте нагрузки – не более 3,5 А.

При ремонте стеклоочистителя завод-изготовитель допускает замену шестерни редуктора, зачистку коллектора и вала ротора. При всех остальных неисправностях рекомендуется заменить моторедуктор в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с корпуса моторедуктора резиновый уплотнитель...

2. ...пластмассовую втулку и...

3. ...упорный кронштейн.

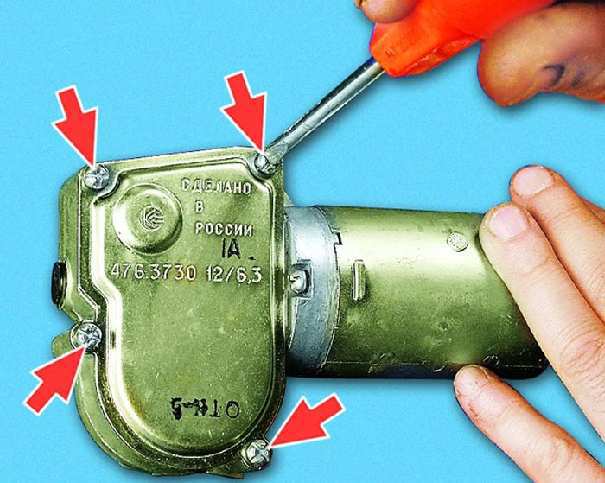

4. Отверните четыре винта крепления крышки стеклоочистителя.

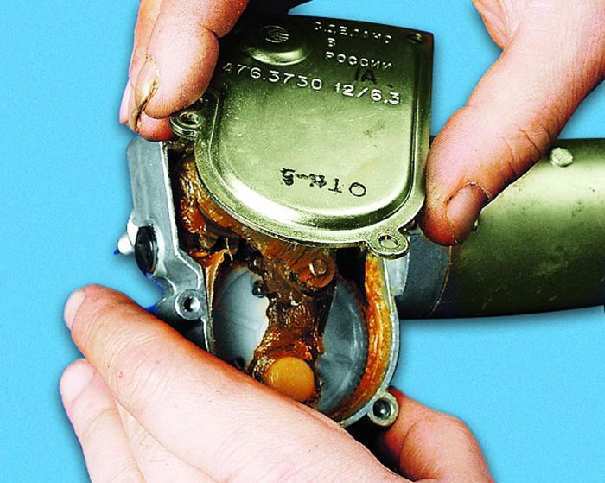

5. Снимите крышку стеклоочистителя с прокладкой.

6. Снимите с валика стеклоочистителя стопорное кольцо...

7. ...две металлические шайбы и...

8. ...уплотнительное кольцо.

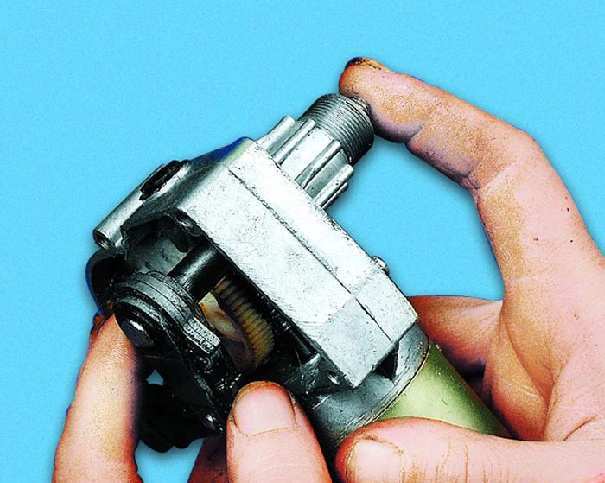

9. Выньте кривошипный узел из корпуса редуктора.

10. Снимите плоские шайбы с валика редуктора и...

11. ...с оси шатуна.

12. Выньте из корпуса пластмассовую шестерню редуктора.

13. Снимите плоскую шайбу с оси шестерни.

14. Отверните два винта крепления корпуса электродвигателя.

15. Обратите внимание: под винтами установлены пружинные шайбы.

16. Выньте две закладные гайки.

17. Снимите электродвигатель с корпуса редуктора.

18. Выньте ротор электродвигателя из корпуса.

19. Снимите с оси ротора пластмассовую опорную втулку. Изношенную втулку замените.

20. Замените кривошипный узел при поломке зубьев секторов, а также при повреждении шлицев или резьбы на валике.

21. Замените шестерню редуктора с сильно изношенными или поврежденными зубьями.

22. Осмотрите контакты концевого выключателя механизма самоостанова на шестерне. Окисленные контакты зачистите. Замените шестерню с поврежденными контактами.

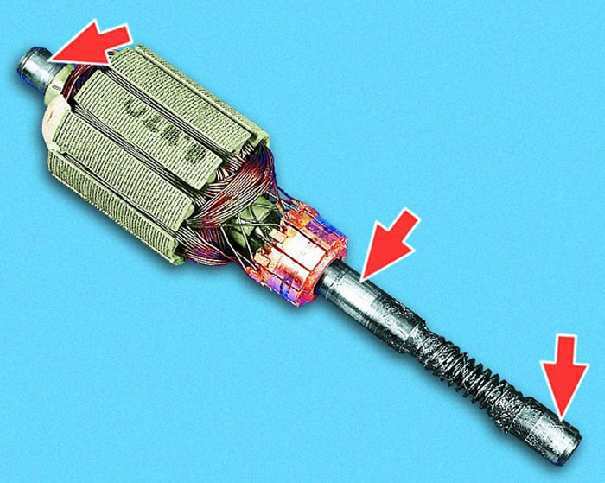

23. Осмотрите вал ротора. При обнаружении следов заедания на шейках вала зачистите их мелкой шкуркой.

24. Зачистите мелкой шкуркой коллектор, если он загрязнен или на нем имеются риски, царапины и другие повреждения. После этого тщательно протрите коллектор чистой тряпкой, по возможности продуйте сжатым воздухом. При большом износе или обгорании коллектора замените ротор.

25. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий.

26. Изношенные или имеющие сколы щетки замените.

27. Замените сломанные или потерявшие упругость пружины щеток.

28. Замените поврежденную прокладку крышки корпуса редуктора.

29. Перед сборкой стеклоочистителя очистите и продуйте сжатым воздухом полости корпуса электродвигателя, чтобы удалить угольную пыль.

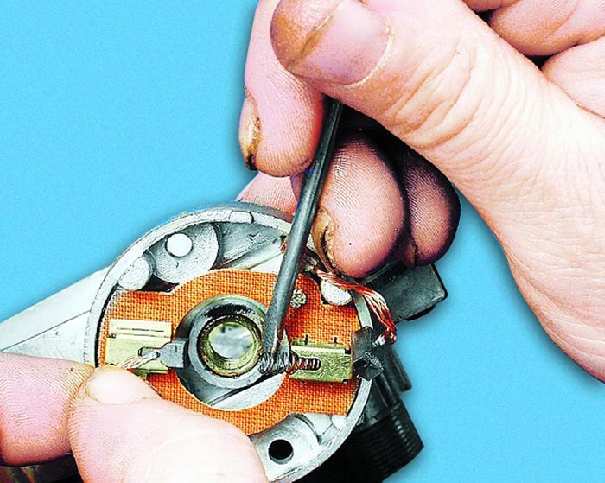

30. Утопите щетки до упора в щеткодержателе и зафиксируйте их с помощью проволоки в этом положении.

31. Осторожно вставьте ротор в корпус редуктора.

32. Установите плоскую шайбу на ось шестерни.

33. Установите шестерню редуктора контактным кольцом внутрь корпуса.

34. Снимите проволоку, удерживающую щетки.

35. Поправьте выводы щеток, чтобы они не касались корпуса электродвигателя (“массы”).

36. Установите корпус электродвигателя и закрепите его винтами. Корпус устанавливается в одном положении: выступ на корпусе редуктора должен попасть в прорезь на корпусе электродвигателя.

37. Соберите стеклоочиститель в порядке, обратном разборке, смазав консистентной смазкой червяк 1 вала ротора, шестерню 2 редуктора и кривошипный узел 3.
