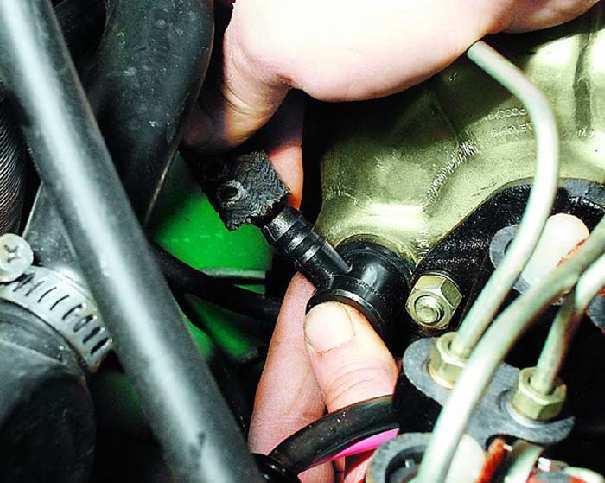

1. Придерживая
обратный клапан вакуумного усилителя, снимите с него
вакуумный шланг. |

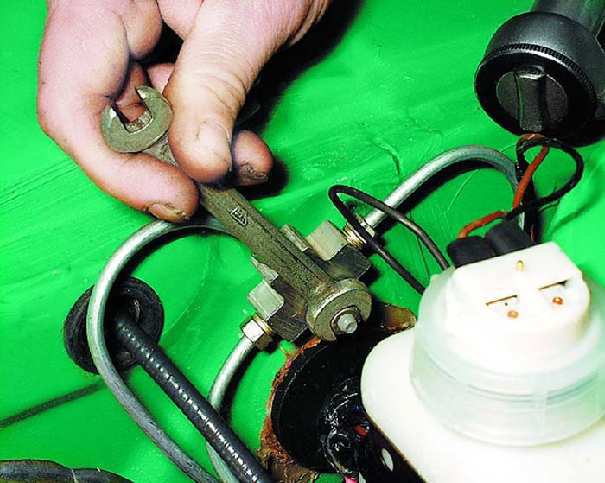

2. Отверните
гайку крепления тройника. Обратите внимание... |

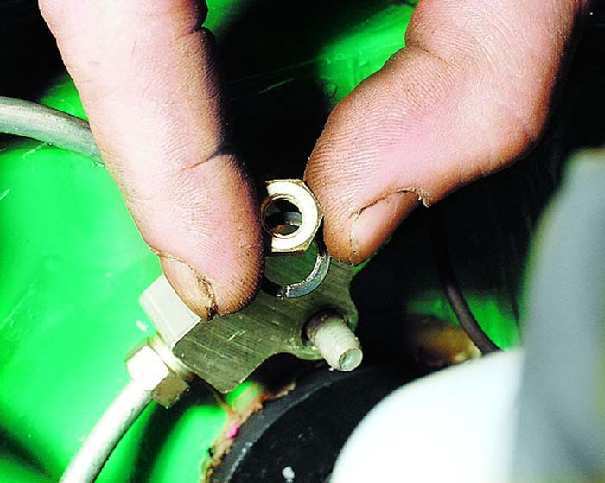

3. ...под
гайкой установлена пружинная шайба. |
|
|
|

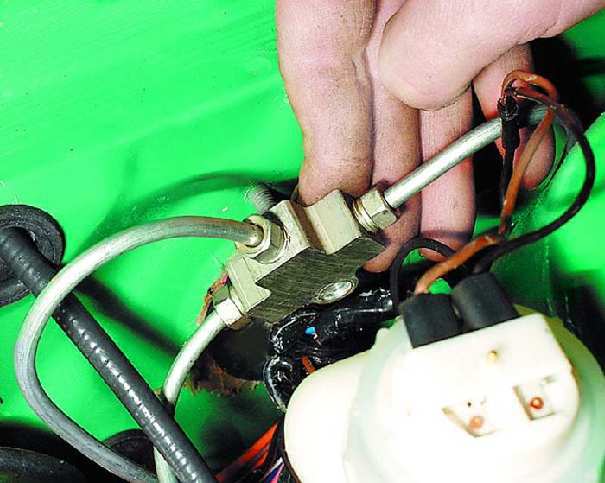

4. Аккуратно
снимите тройник со шпильки, не перегибая тормозных
трубок. |

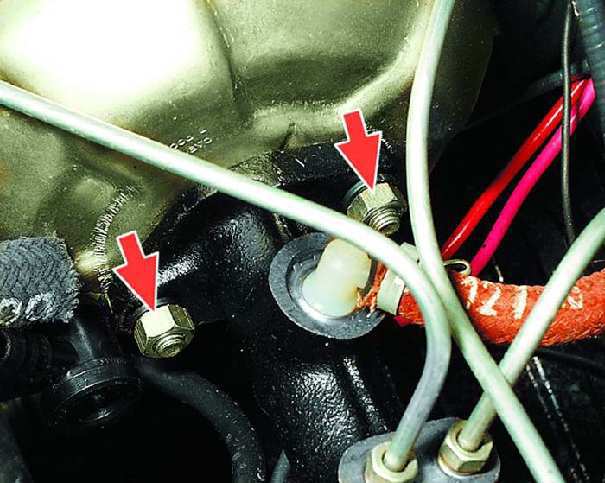

5. Отверните
две гайки крепления главного тормозного цилиндра к
вакуумному усилителю (под гайками установлены пружинные
шайбы). |

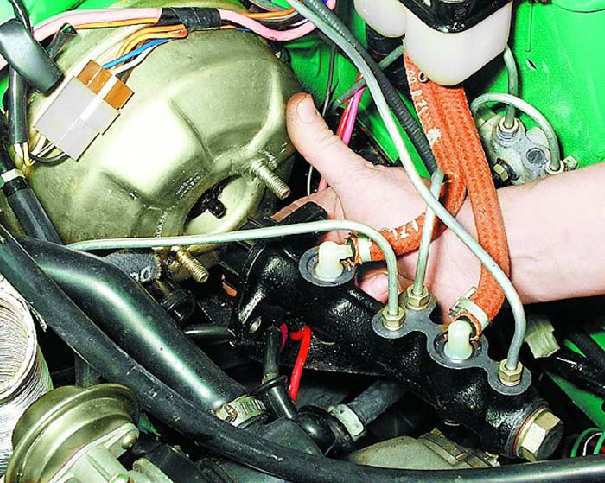

6. Не
отсоединяя тормозных трубок, осторожно отведите главный
цилиндр от вакуумного усилителя. |
|
|
|

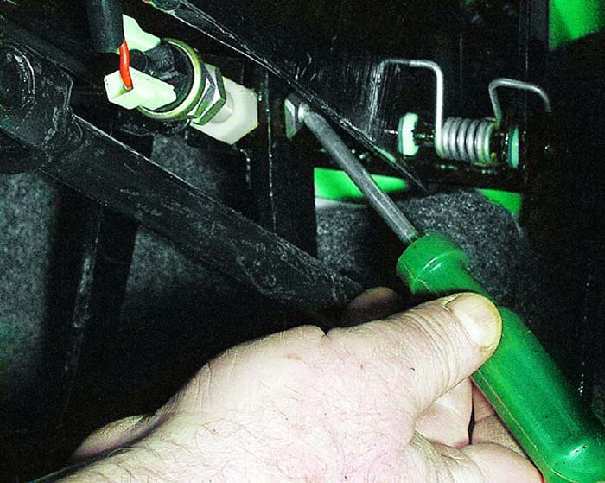

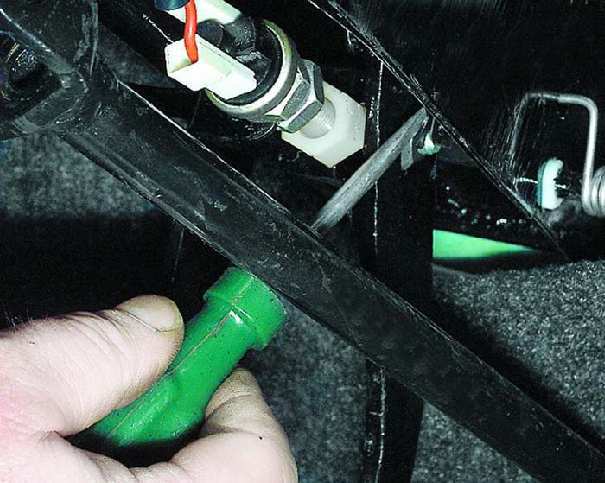

7. Изнутри
салона подденьте отверткой и... |

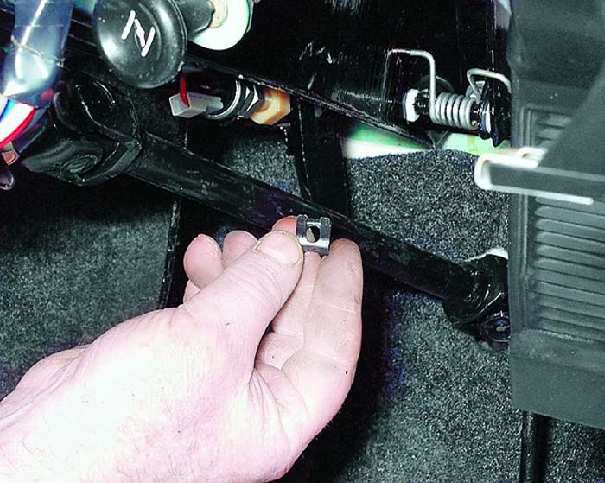

8. ...снимите
стопорную пластину пальца, соединяющего толкатель
усилителя с педалью тормоза. |
9. Протолкните
палец отверткой, а затем... |
|
|
|

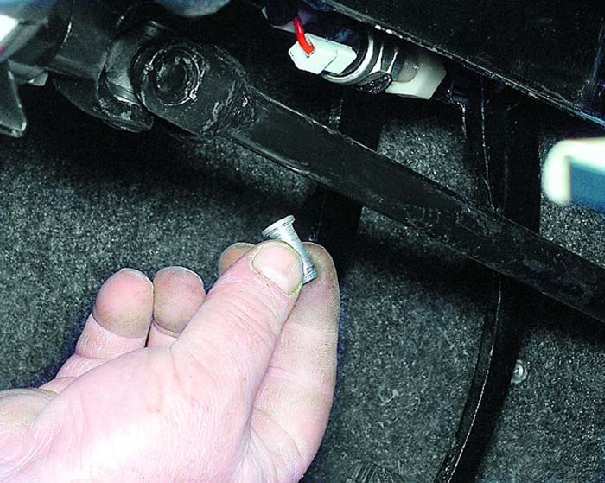

10. ...выньте
его, отсоединив тем самым толкатель вакуумного усилителя
от педали. |

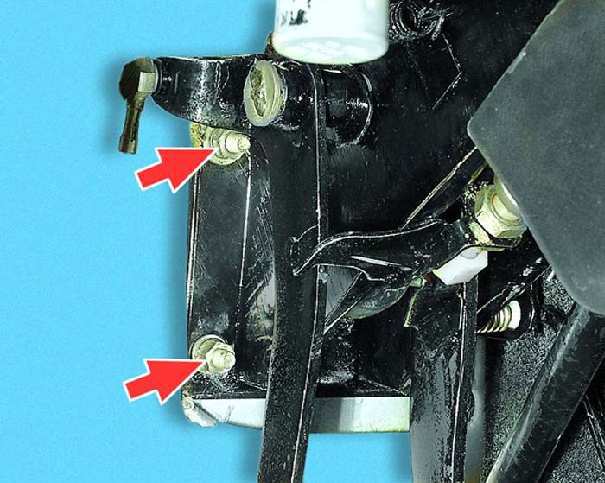

11. Отверните
по две гайки крепления усилителя с обеих сторон
кронштейна (одновременно эти гайки крепят кронштейн
педального узла). Обратите внимание... |
12. ...под
каждой гайкой установлены пружинная и плоская шайбы. |
|

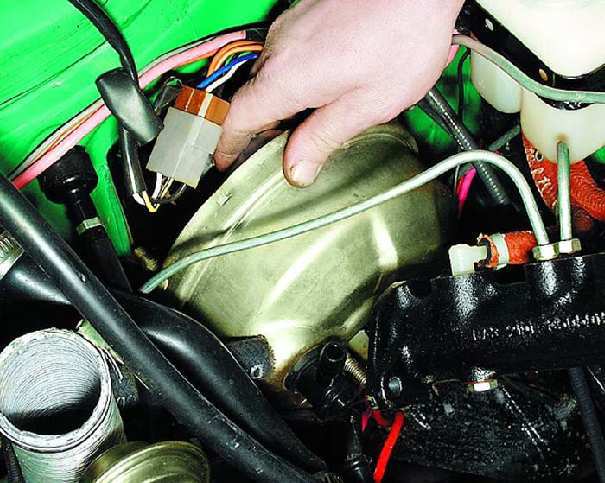

13. Снимите
вакуумный усилитель (в подкапотном пространстве).
Установите новый вакуумный усилитель в порядке, обратном
снятию. |
