1. Изнутри
салона отверните гайку стяжного болта вилки карданного
шарнира промежуточного вала. Обратите внимание: под
гайкой установлена пружинная шайба. |

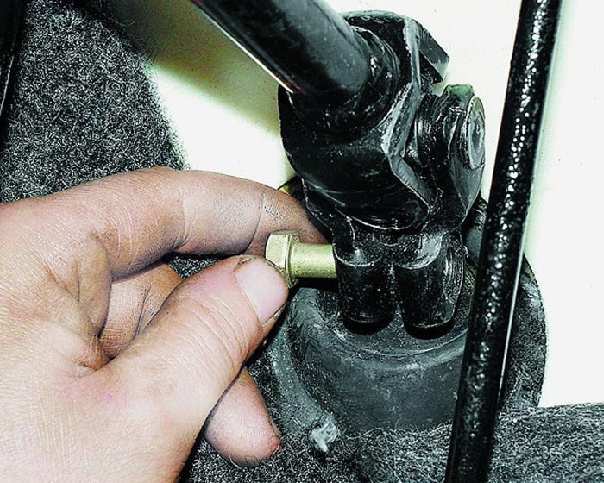

2. Выньте
стяжной болт. |
3. Отсоедините
оба наружных наконечника от поворотных рычагов
(подробнее см.
подраздел 6.4.). |
|
|
|
4. Отверните
болт крепления и...
|
5. ...отсоедините
провод "массы" от картера рулевого механизма.
|
6. Отверните
по две гайки стремянок крепления рулевого механизма к
кронштейну с каждой стороны. |
|
|
|
7. Обратите
внимание: под каждой гайкой установлена плоская шайба. |

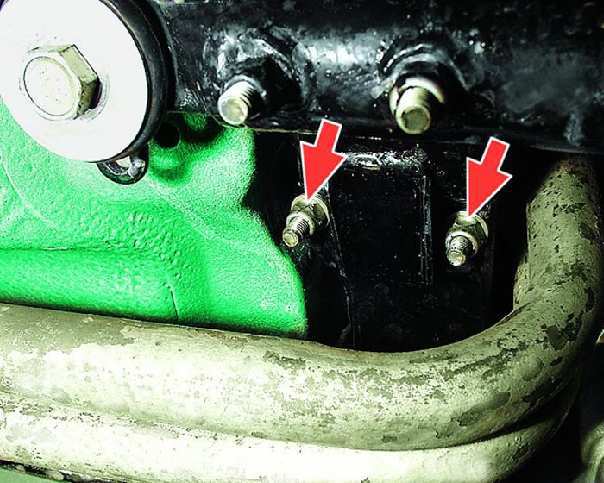

8. Отверните
с каждой стороны по две гайки болтов крепления
кронштейна рулевого механизма к подрамнику. Обратите
внимание, что гайки самоконтрящиеся. |
9. Выньте
болты крепления кронштейна. |
|
|
|
10. Приподняв
рулевой механизм, выньте из-под него кронштейн. |
11. Выведите
вал приводной шестерни из вилки карданного шарнира
промежуточного вала и снимите рулевой механизм через
нишу левого колеса. |
12. Снимите
две скобы втулок опор рулевого механизма. При
необходимости сбейте их с помощью бородка. |
|
|
|
13. Снимите
две втулки опоры рулевого механизма. Порванные или
потерявшие эластичность втулки замените. |

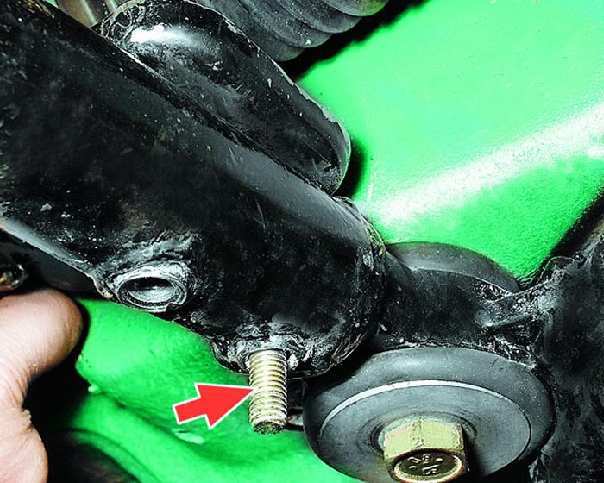

14. Перед
установкой рулевого механизма проверьте, чтобы стремянки
свободно входили в отверстия кронштейна. При
необходимости подогните стремянки. |

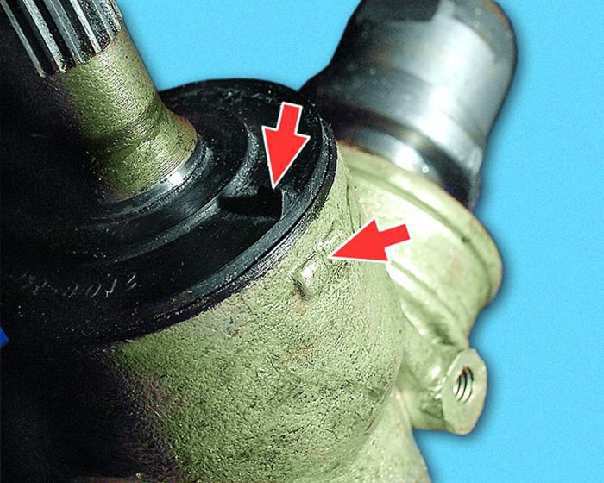

15. Совместите
метки на картере рулевого механизма и пыльнике. |
|
|
|
16. Установите
рулевой механизм, введя в отверстие щита передка вал
приводной шестерни механизма. |
17. Установите
на место кронштейн и вставьте в отверстия кронштейна и
подрамника левый задний болт крепления кронштейна, так
как после соединения вала с вилкой сделать это не
удастся. Затем... |
18. ...помощник
должен вставить вал приводной шестерни механизма в вилку
карданного шарнира промежуточного вала. Далее установите
рулевой механизм в порядке, обратном снятию. |
