ВАЗ-2131. Выключатель подсветки приборов




Выключатель освещения приборов снимаем для его замены или при снятии панели приборов.

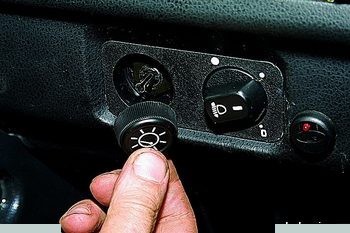

Снимаем рукоятку выключателя освещения приборов.

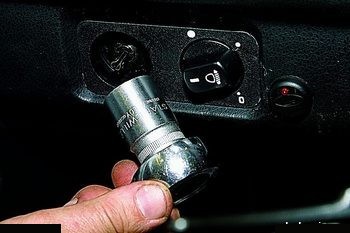

Головкой «на 21» отворачиваем гайку крепления выключателя к панели приборов,…

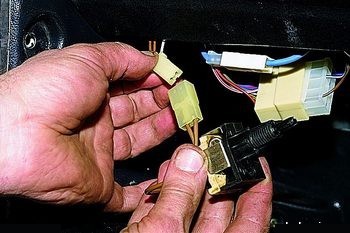

…выводим выключатель освещения приборов из-под панели и отсоединяем разъем.

Устанавливаем выключатель освещения приборов в обратной последовательности.









ВАЗ-2131. Снятие комбинации приборов




Комбинацию приборов снимаем для ее замены, для замены контрольных ламп и ламп подсветки, троса спидометра и для доступа к точкам крепления панели приборов.

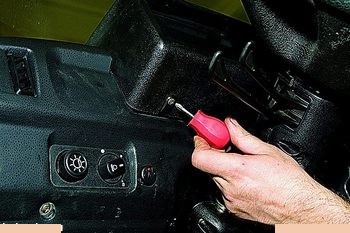

Крестообразной отверткой отворачиваем два самореза крепления щитка панели приборов к самой панели приборов.

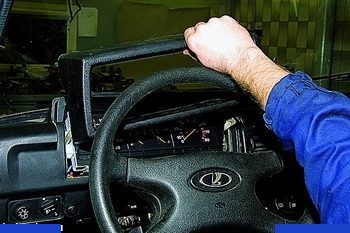

Потянув верхнюю часть щитка на себя,…

…снимаем его.

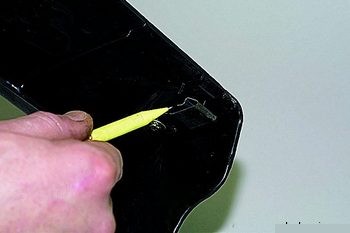

Две защелки, расположены в верхних углах щитка.

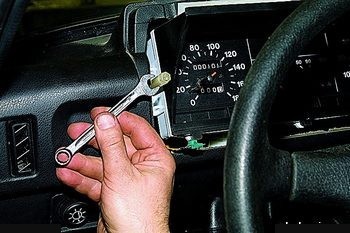

Ключом «на 10» отворачиваем две высокие пластиковые гайки крепления комбинации приборов к панели приборов.






Отводим комбинацию приборов от панели и отворачиваем накидную гайку гибкого вала привода спидометра (смотрите соответствующий раздел).

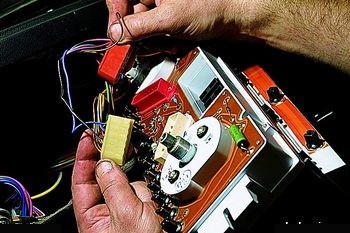

Отсоединяем две колодки проводов: левая – белая, правая – красная.

Снимаем комбинацию приборов.
На снятой комбинации приборов заменяем:

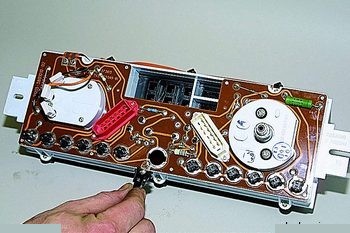

контрольную лампу, повернув патрон против часовой стрелки и вынув его (на фото показана контрольная лампа заряда аккумуляторной батареи),…

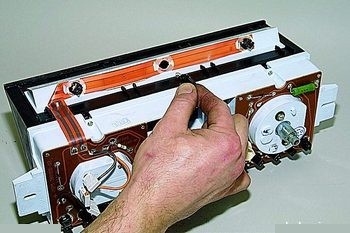

…лампу подсветки панели приборов.

Устанавливаем лампы и комбинацию приборов в обратной последовательности.
