ВАЗ-2131. Звуковой сигнал

Схема включения звукового сигнала


1 – штепсельная розетка для переносной лампы; 2 – звуковой сигнал;	3 – выключатель звукового сигнала; 4 – блок предохранителей.

Звуковой сигнал – типа С-308 или С-309. Он закреплен в моторном отсеке на кронштейне к панели рамки радиатора. Включается центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

Снятие контактного кольца звукового сигнала

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем рулевое колесо (смотрите соответствующий раздел).

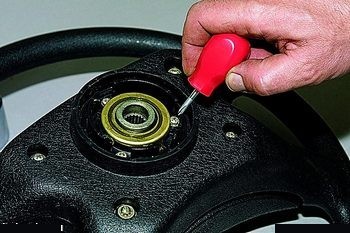

Крестообразной отверткой отворачиваем три винта,…

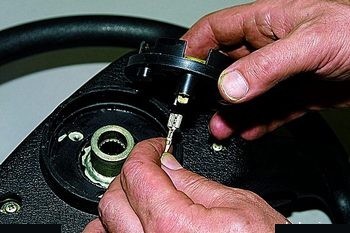

…и, отсоединив разъем провода, снимаем контактное кольцо.

При установке рулевого колеса прорези контактного кольца должны совпасть с выступами подрулевых переключателей (смотрите соответствующий раздел).

ВАЗ-2131. Снятие звукового сигнала

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (смотрите соответствующий раздел).

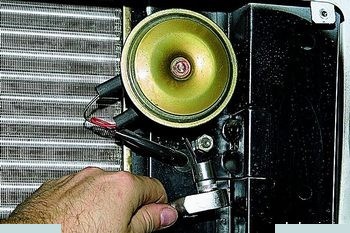

Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову.

Снимаем пластину со звуковым сигналом со шпильки.

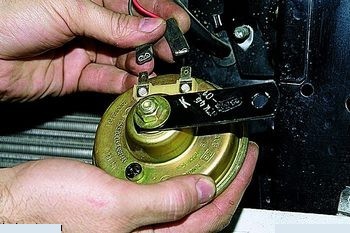

Отсоединяем провода от сигнала.

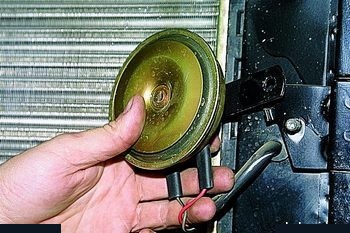

Для регулировки сигнала переворачиваем его…

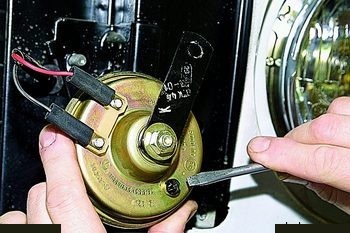

…и вращением винта регулируем звук.

Устанавливаем сигнал в обратной последовательности.

ВАЗ-2131. Неисправности звукового сигнала

Причина неисправности	Метод устранения
Сигнал не работает
Неисправен сигнал, его выключатель, перегорел предохранитель №10, повреждены провода, окислены или плохо соединены их наконечники	Если напряжение на сигнал подается, попробуйте восстановить звучание, поворачивая винт на корпусе сигнала. Зачистите, обожмите наконечники проводов. Неисправные сигнал, выключатель, провода, перегоревший предохранитель замените
Слабый или хриплый звук сигнала
Неисправен сигнал, повреждены провода, окислены или плохо соединены их наконечники	Попробуйте отрегулировать звучание, поворачивая винт на корпусе сигнала. Зачистите, обожмите наконечники проводов. Неисправные сигнал, выключатель, провода замените
