ВАЗ-2131. Поворотники





Схема включения указателей поворота и аварийной сигнализаци

1 – лампы указателей поворота в передних фонарях;
2 – боковые указатели поворота;
3 – выключатель зажигания;
4 – реле зажигания;
5 – блок предохранителей;

6 – лампы указателей поворота в задних фонарях;
7 – контрольная лампа указателей поворота в комбинации приборов;
8 – реле-прерыватель указателей поворота и аварийной сигнализации;
9 – выключатель аварийной сигнализации;
10 – переключатель указателей поворота.

Поворотники (левые или правые) включаются левым подрулевым переключателем (короткий рычаг). Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп обеспечивается реле-прерывателем типа 231.3747, закрепленном на шпильке под щитком приборов. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту под нагрузкой 92 Вт при температуре окружающего воздуха от –40 до 65°С и напряжении от 10,8 до 15 В.








ВАЗ-2131. Реле-прерыватель поворотников




Снять реле-прерыватель удобней после демонтажа комбинации приборов (смотрите соответствующий раздел). Для наглядности работа проведена со снятой панелью приборов.

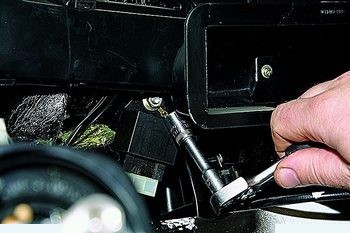

Головкой «на 10» отворачиваем гайку.

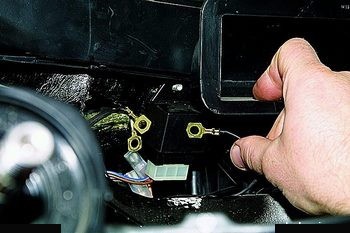

Снимаем со шпильки три клеммы «массовых» проводов.

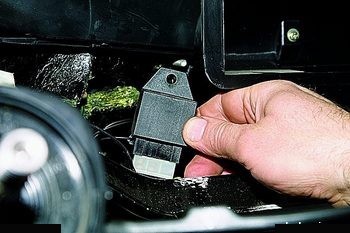

Снимаем реле-прерыватель указателей поворота со шпильки…

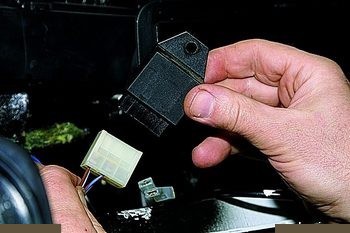

…и отсоединяем колодку.

Устанавливаем реле-прерыватель указателей поворота в обратной последовательности.







ВАЗ-2131. Снятие выключателя аварийной сигнализации




Снимаем нижнюю часть кожуха рулевой колонки (смотрите соответствующий раздел).

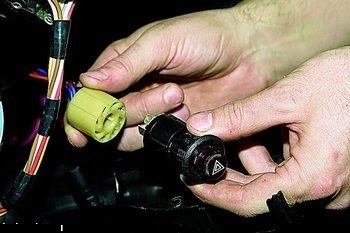

снятие кнопки аварийки Отсоединяем колодку проводов от выключателя аварийной сигнализации и снимаем его.

Устанавливаем выключатель аварийной сигнализации в обратной последовательности.
