ВАЗ-2131. Фары

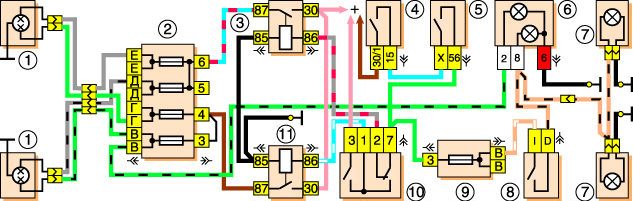

Схема включения фар и противотуманного света

1 – фары;
2 – основной блок предохранителей;
3 – реле включения ближнего света фар;
4 – выключатель зажигания;
5 – переключатель наружного освещения;
6 – контрольные лампы дальнего света фар (слева) и противотуманного света (справа);

7 – лампы противотуманного света в задних фонарях;
8 – выключатель противотуманного света;
9 – дополнительный блок предохранителей;
10 – переключатель света фар;
11 – реле включения дальнего света фар.

На автомобиле установлены две круглые фары головного света. Лампы фар – двухнитевые (Н4). Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны. Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар).

На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.

Снятие и разборка фар, замена ламп

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (смотрите соответствующий раздел).

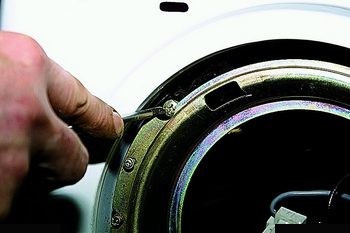

Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.

Повернув ободок против часовой стрелки,…

…снимаем его.

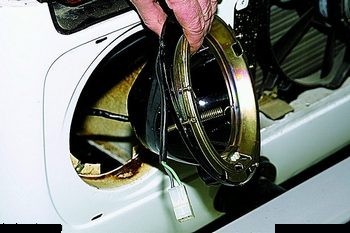

Вынимаем оптический элемент фары…

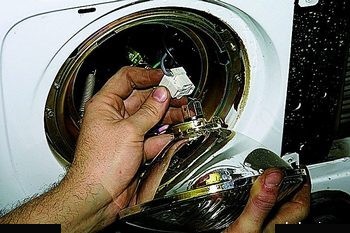

…и отсоединяем колодку от лампы.

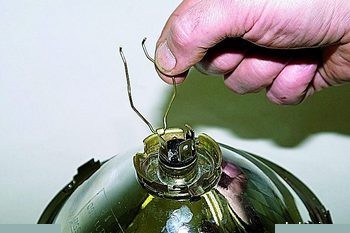

Разжав два ушка проволочного держателя,…

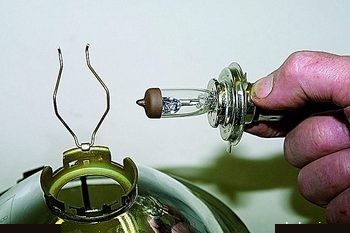

…вынимаем лампу.

Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе.
Для снятия корпуса фары…

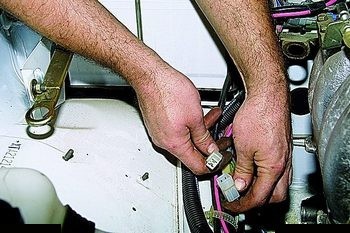

…в моторном отсеке отсоединяем колодку проводов фары.

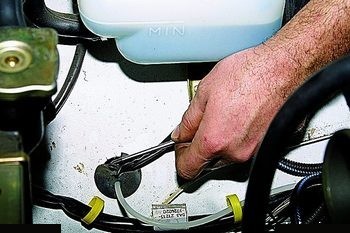

Поддеваем отверткой резиновую заглушку брызговика,…

…вынимаем ее и в образовавшееся отверстие проталкиваем колодку.
Отсоединяем гидрокорректор от фары (смотрите соответствующий раздел).

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.

Снимаем корпус фары.

Установив фару на автомобиль в обратной последовательности, регулируем ее (смотрите соответствующий раздел).
