ВАЗ-2131. Наружные зеркала




Наружное зеркало заднего вида снимаем для замены или при полной разборке двери.

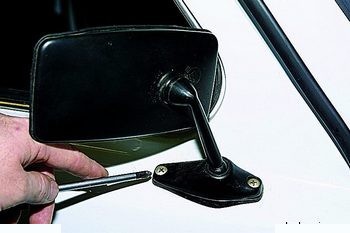

Крестообразной отверткой отворачиваем два винта.

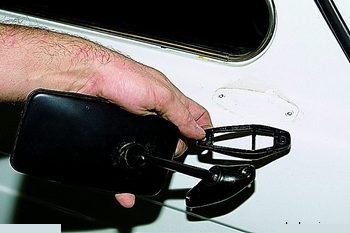

Снимаем зеркало и пластиковую прокладку.







ВАЗ-2131. Обивка двери




Обивку двери снимаем для доступа к механизмам замка и стеклоподъемника.

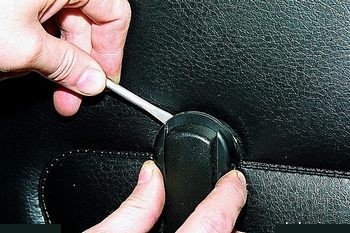

Поддеваем отверткой защелку ручки стеклоподъемника (отвертку вставляем между защелкой и шайбой).
Вынимаем защелку.

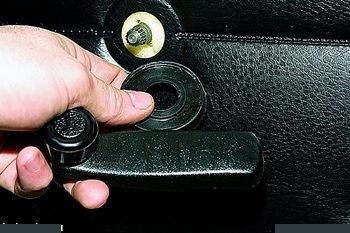

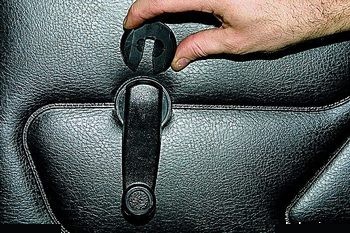

Снимаем ручку и шайбу.

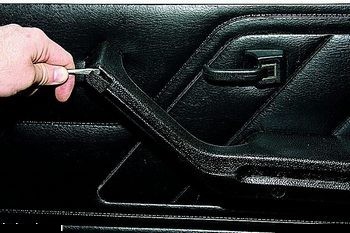

Поддев шлицевой отверткой, вынимаем заглушку ручки двери.

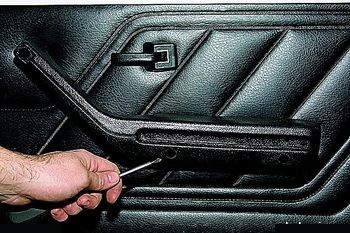

Крестообразной отверткой отворачиваем два винта нижнего крепления ручки к двери...

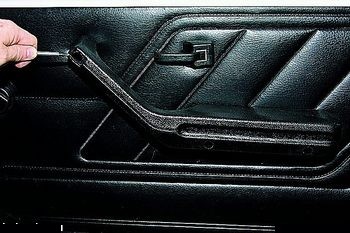

…и один винт – верхнего крепления.

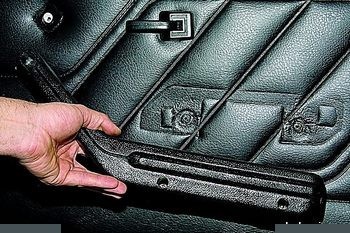

Снимаем ручку.

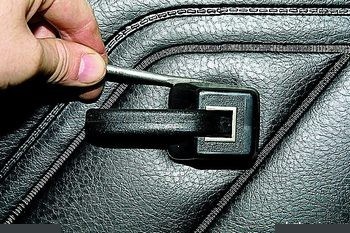

Шлицевой отверткой поддеваем накладку внутренней ручки двери...

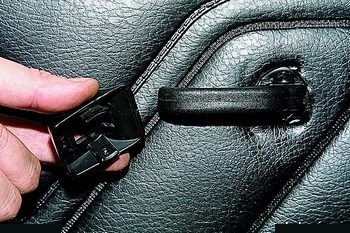

...и снимаем накладку.

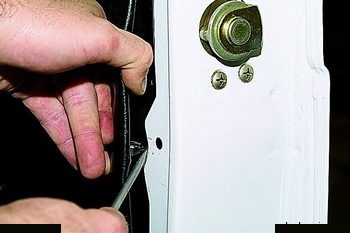

Поддеваем отверткой восемь пистонов (два – на передней кромке, два – на задней и четыре – на нижней).

Выводим верхнюю кромку обивки из-под отбортовки…

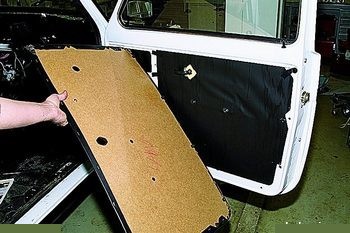

…и снимаем обивку двери.

Под обивкой находится пароизоляционная пленка.

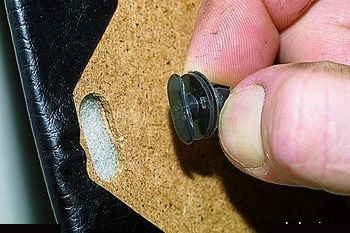

Для замены пистона…

…поворачиваем его на 90° и вынимаем из паза.
