ВАЗ-2131. Главный тормозной цилиндр




Снимаем кронштейн опоры запасного колеса (смотрите соответствующий раздел).
Пассатижами ослабляем хомуты крепления гибких шлангов к штуцерам главного тормозного цилиндра.
Осторожно придерживая штуцеры, снимаем шланги.

Сливаем тормозную жидкость из бачка в подставленную емкость.
Для замены штуцера главного тормозного цилиндра…

…поддеваем его отверткой…
…и вынимаем из гнезда главного тормозного цилиндра.

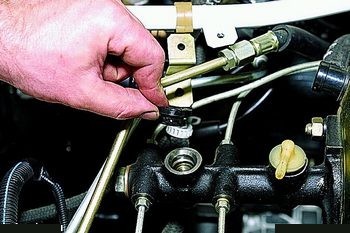

Поддеваем отверткой резиновую соединительную втулку…







…и вынимаем ее.

Для снятия главного тормозного цилиндра…

…специальным ключом «на 10», охватывающим пять граней гайки, отворачиваем штуцеры четырех тормозных трубок.
Отводим трубки от тормозного цилиндра.
Накидным ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю…
…и снимаем главный тормозной цилиндр.

Устанавливаем главный тормозной цилиндр в обратной последовательности. Прокачиваем систему гидропривода (смотрите соответствующий раздел).
