ВАЗ-2131. Рулевая колонка




Снимаем рулевое колесо (смотрите соответствующий раздел). Снимаем облицовочные кожухи рулевой колонки (смотрите соответствующий раздел). Снимаем выключатель зажигания (смотрите соответствующий раздел).

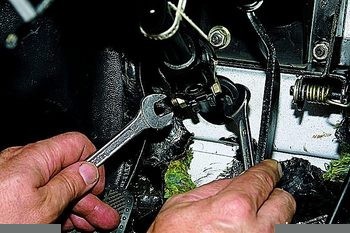

Ключом «на 13» отворачиваем гайку болта крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма, удерживая болт от проворачивания ключом той же размерности.

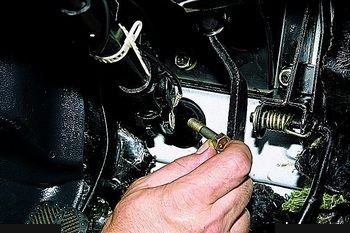

Вынимаем болт.

Два болта переднего крепления кронштейна вала рулевого управления к кузову имеют срезные головки.

Нанося удары зубилом по головкам болтов, ослабляем их затяжку…

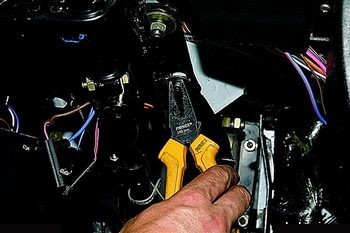

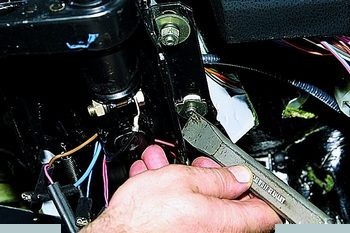

… и пассатижами отворачиваем болты.

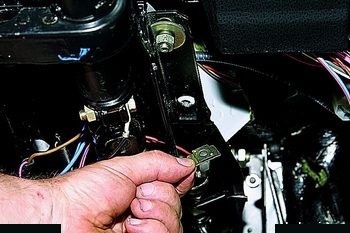

Снимаем фиксирующие пластины болтов.

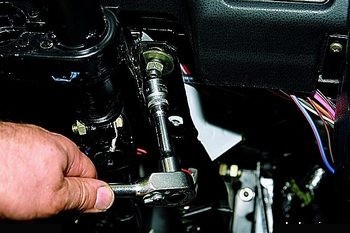

Головкой «на 13» отворачиваем две гайки переднего крепления кронштейна.

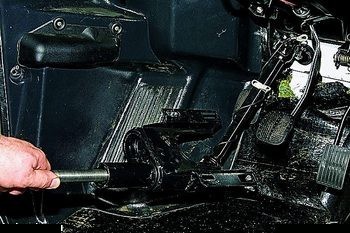

Опускаем вал рулевого управления.

Разжав отверткой разрезную вилку карданного шарнира,…

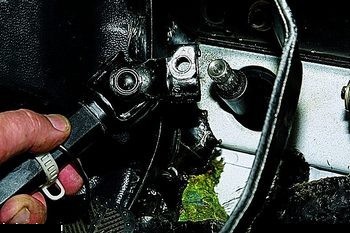

…стягиваем вал со шлицев вала червяка рулевого механизма.

Для снятия промежуточного вала…

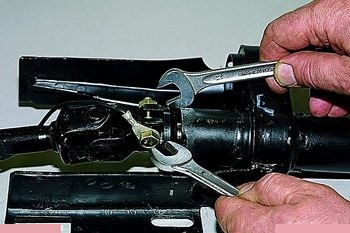

…двумя ключами «на 13» отворачиваем гайку болта крепления вилки карданного шарнира промежуточного вала к верхнему валу рулевого управления.

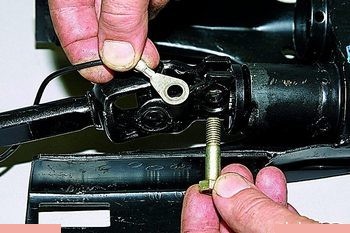

Вынимаем болт и снимаем клемму «массового» провода.

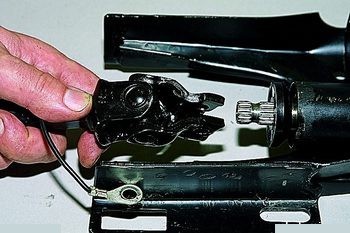

Стягиваем вилку карданного шарнира со шлицев верхнего вала рулевого управления.

Собираем и устанавливаем рулевую колонку в обратной последовательности.
