ВАЗ-2131. Зазор ролика с рулевым червяком




Регулировку производим при обнаружении свободного хода сошки рулевого механизма. Перед регулировкой необходимо убедиться в отсутствии осевого перемещения червяка в подшипниках (смотрите соответствующий раздел).
Вакуумный усилитель для наглядности снят.

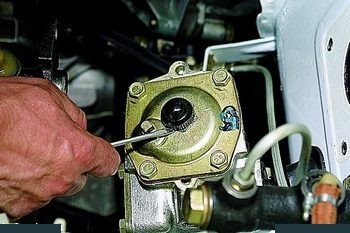

Шлицевой отверткой поддеваем колпачок гайки регулировочного винта вала сошки…

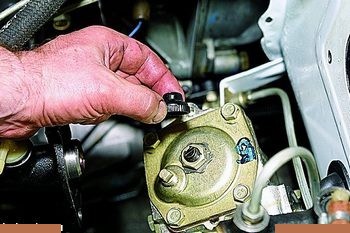

…и снимаем колпачок.

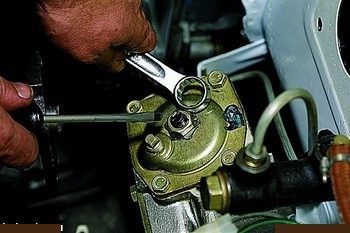

Накидным ключом «на 19» ослабляем гайку регулировочного винта вала сошки и поддеваем шлицевой отверткой стопорную шайбу.

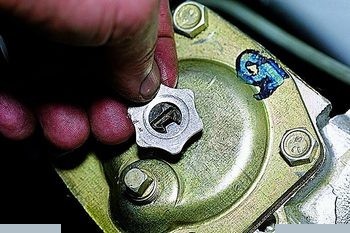

Стопорная шайба усиком входит в паз регулировочного винта. Провороту шайбы препятствует прилив на крышке картера рулевого механизма (для наглядности гайка снята).

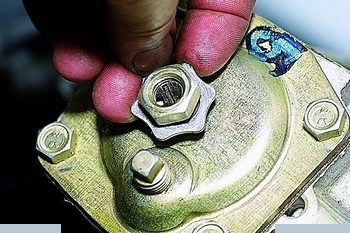

Приподняв шайбу (освобождаем ее из зацепления с приливом),…

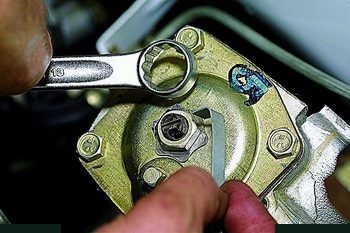

…пластиной (согнутой под прямым углом) заворачиваем регулировочный винт до устранения зазора в зацеплении ролика с червяком рулевого механизма. Придерживая пластиной винт от проворачивания, ключом «на 19» затягиваем гайку.

Усилие поворота рулевого колеса при установке передних колес на гладкой плите не должно превышать 196 Н (20 кгс).
