ВАЗ-2131. Шаровая опора нижняя передней подвески

Вывешиваем и снимаем переднее колесо.
Отворачиваем регулировочную гайку подшипников передней ступицы

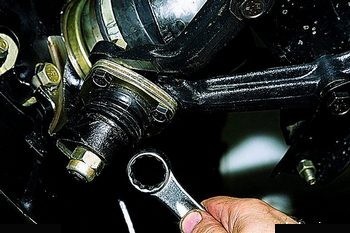

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг.

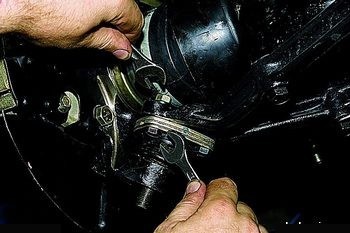

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

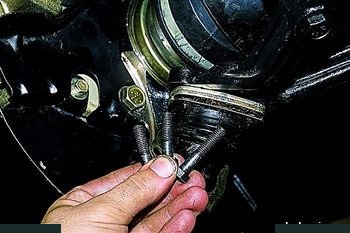

Вынимаем болты...

…и отводим поворотный кулак с шаровой опорой от нижнего рычага.

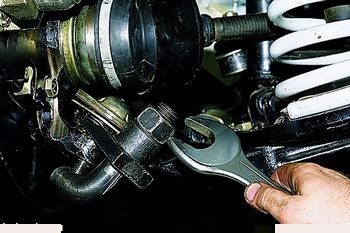

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

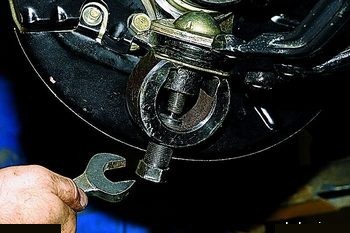

Можно использовать и такой съемник.

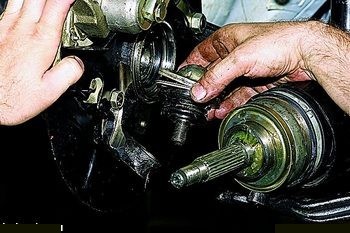

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы.

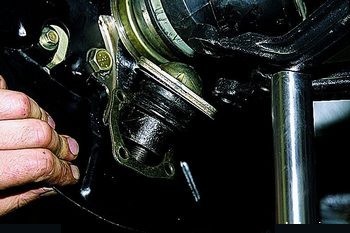

Снимаем шаровую опору.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры к поворотному кулаку (фото 1). Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

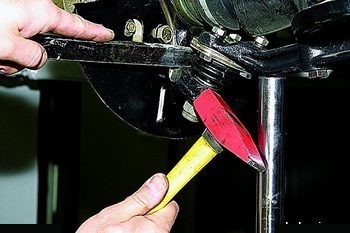

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу (см. фото 2) и снимаем шаровую опору.
Снятие прижимной пластины и защитного чехла шарового пальца
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.
