Операция проводится при
замене шаровой опоры или чехла (пыльника)
шарового пальца. |
Вывешиваем и снимаем переднее колесо.
 |

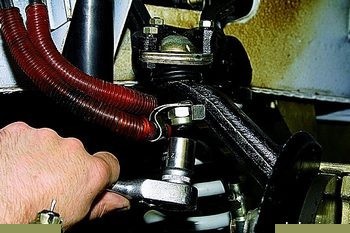

Головкой «на 22» отворачиваем гайку крепления
шаровой опоры к поворотному кулаку. |
 |

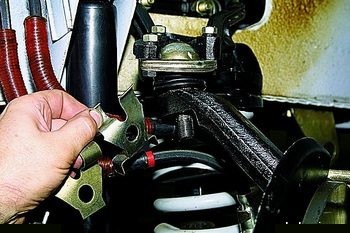

Снимаем два хомута (прижимные пластины)
крепления тормозных шлангов. |
Устанавливаем упор под нижний рычаг.
 |

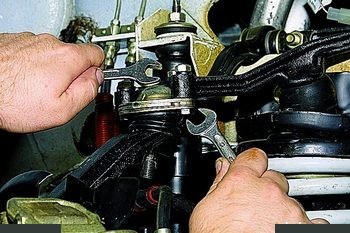

Ключом «на 13» отворачиваем гайку болта
крепления шаровой опоры к верхнему рычагу,
удерживая болт от проворачивания ключом той же
размерности. |
Отворачиваем гайки еще двух болтов.
 |

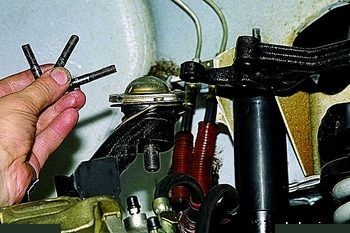

Вынимаем болты и отводим поворотный кулак с
шаровой опорой от верхнего рычага. |
 |

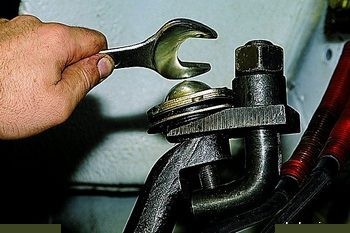

Съемником выпрессовываем палец шаровой опоры из
отверстия поворотного кулака. |
 |

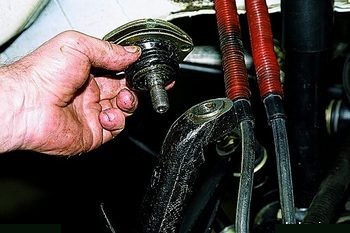

Снимаем шаровую опору. |
При отсутствии съемника, отвернув гайку крепления
шаровой опоры, снимаем хомуты тормозных шлангов. Сжимаем
пружину упором, установленным под нижний рычаг.
Вставляем брусок между верхним рычагом и кронштейном
буфера хода отбоя. Наживляем гайку пальца шаровой опоры.
Убираем упор.
 |

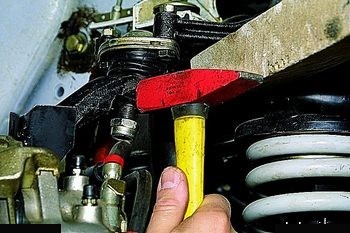

Нанося удар молотком по проушине поворотного
кулака, выпрессовываем палец шаровой опоры из
отверстия поворотного кулака. |
Отвернув гайки болтов крепления шаровой опоры к
верхнему рычагу и гайку пальца опоры, снимаем шаровую
опору.
 |

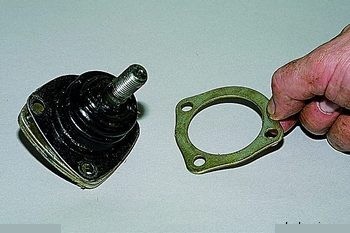

Снимаем прижимную пластину… |
 |

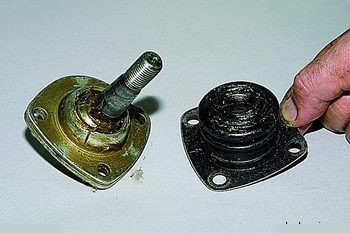

…и защитный чехол шарового пальца. |
При установке нового чехла шарового пальца
закладываем в него смазку ШРБ-4. Собираем и
устанавливаем шаровую опору в обратной
последовательности. |
