Перед снятием очищаем редуктор от грязи. Демонтированный
редуктор устанавливаем на верстак.
 |

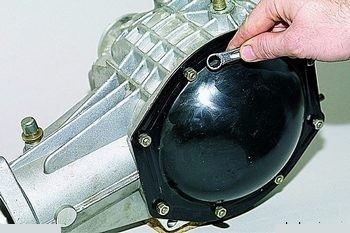

Накидным ключом «на 10» отворачиваем восемь гаек
крепления передней крышки к картеру редуктора. |
 |

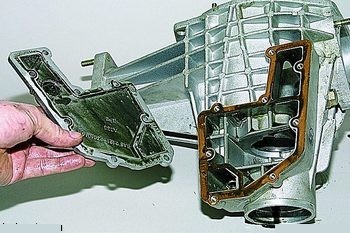

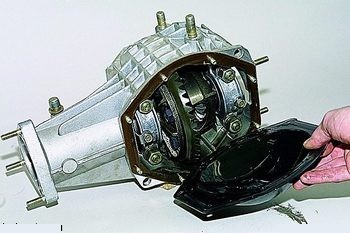

Снимаем крышку... |
 |

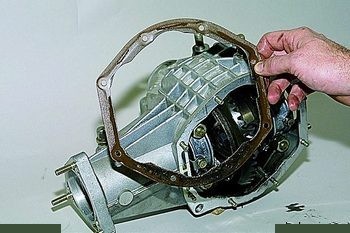

…и прокладку. |
 |
Головкой «на 10» отворачиваем болт крепления
стопорной пластины левой крышки подшипника
коробки дифференциала… |
…и снимаем пластину.
Аналогично снимаем стопорную пластину правой крышки.
 |

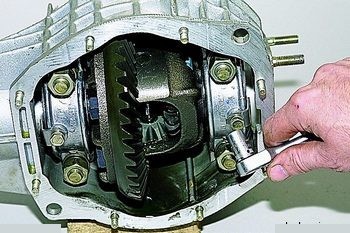

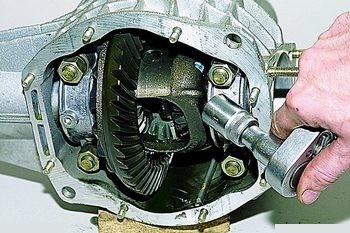

Головкой «на 19» отворачиваем четыре гайки
крепления крышек подшипников коробки
дифференциала. |
 |

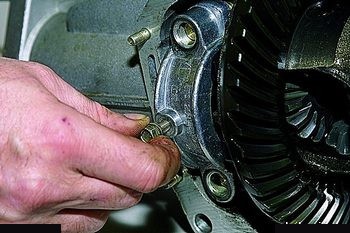

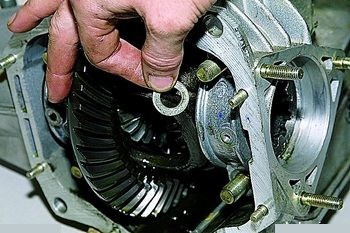

Снимаем со шпилек шайбы. |
 |

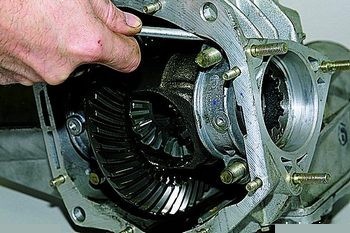

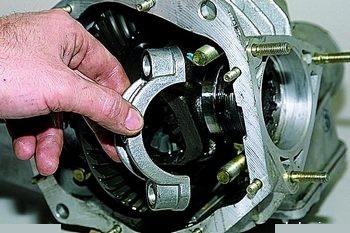

Поддев отверткой,… |
 |
…снимаем крышку левого подшипника коробки
дифференциала. |
Для снятия крышки правого подшипника вворачиваем болт
в отверстие крепления стопорной пластины…
 |
…и, потянув за болт, снимаем крышку. |
 |

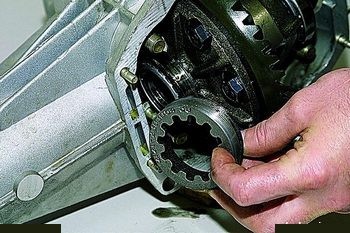

Вынимаем регулировочные гайки. |
 |

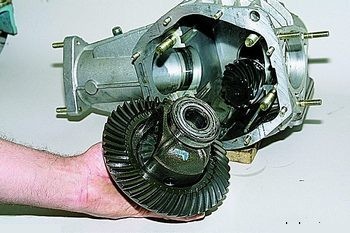

Снимаем коробку дифференциала в сборе с ведомой
шестерней главной передачи. |
Снятие ведомой шестерни и разборка дифференциала
редуктора переднего моста аналогичны соответствующим
работам, описанным в разделе Разборка редуктора заднего
моста.
Извлекаем из гнезда картера редуктора сальник ведущей
шестерни (смотрите
соответствующий раздел).
 |

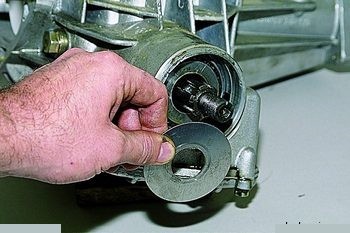

Снимаем с хвостовика ведущей шестерни
маслоотражатель. |
 |

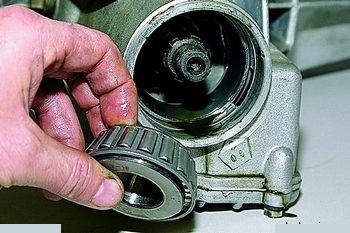

Вынимаем внутреннее кольцо заднего подшипника
ведущей шестерни с сепаратором и роликами. |
 |

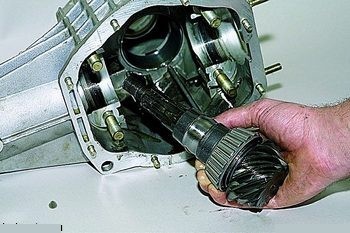

Вынимаем ведущую шестерню с внутренним кольцом,
сепаратором, распорной втулкой и роликами
переднего подшипника. |
 |

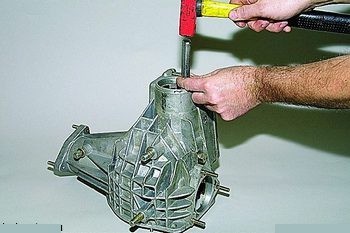

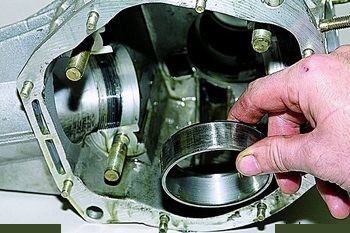

Нанося удары молотком по выколотке, выбиваем
наружное кольцо переднего подшипника… |
 |
…и вынимаем его. |
Аналогично демонтируем наружное кольцо заднего
подшипника.
При подтекании масла из-под нижней крышки картера
редуктора переднего моста…
 |

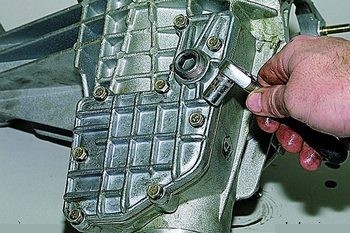

…головкой «на 10» отворачиваем восемь болтов ее
крепления. |
 |
Снимаем крышку… |
 |

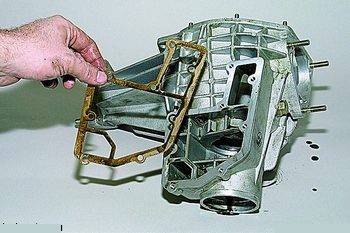

…и уплотнительную прокладку. |
Проверку технического состояния деталей см. в разделе
Разборка редуктора заднего моста. Кроме того, проверяем
состояние подшипников корпусов внутренних шарниров
приводов. На посадочных местах картера редуктора не
должно быть трещин и следов износа. Изношенные и
поврежденные детали заменяем новыми.
 |

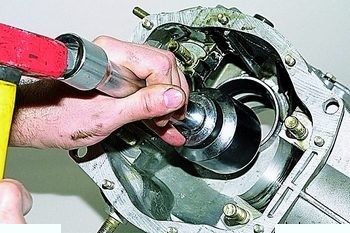

Новые наружные кольца подшипников ведущей
шестерни запрессовываем подходящими отрезками
труб. |
Сборка и регулировка редуктора переднего моста
аналогичны операциям, описанным в разделе Разборка
редуктора заднего моста.
Для установки предварительного натяга подшипников
коробки дифференциала последовательно и равномерно
затягиваем обе регулировочные гайки подшипников до
достижения расстояния между крышками 0,08–0,11 мм.
Уплотнительные прокладки крышек редуктора заменяем на
новые. Перед установкой наносим на прокладки герметик. |
