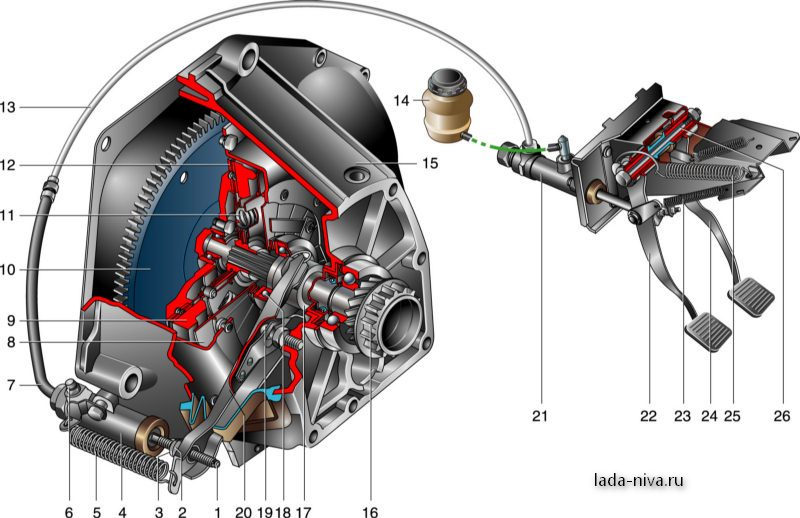

ВАЗ-2131. Сцепление

1 – толкатель вилки выключения сцепления;
2 – регулировочная гайка;
3 – контргайка;
4 – рабочий цилиндр гидропривода выключения сцепления;
5 – оттяжная пружина вилки;
6 – штуцер для прокачки;
7 – гибкий шланг гидропривода сцепления;
8 – центральная нажимная диафрагменная пружина;
9 – нажимной диск;
10 – маховик;
11 – пружина демпфера;
12 – ведомый диск;
13 – трубопровод;

14 – бачок гидропривода;
15 – картер сцепления;
16 – первичный вал коробки передач;
17 – муфта подшипника выключения сцепления;
18 – подшипник выключения сцепления;
19 – шаровая опора вилки выключения сцепления;
20 – вилка выключения сцепления;
21 – главный цилиндр привода выключения сцепления;
22 – педаль сцепления;
23 – оттяжная пружина педали сцепления;
24 – педаль тормоза;
25 – сервопружина;
26 – ось педалей.
