ВАЗ-2131. Форсунки двигателя




Для проверки форсунок снимаем топливную рампу (смотрите соответствующий раздел).
Подсоединяем к рампе топливные трубки и соединяем ее электрический разъем.

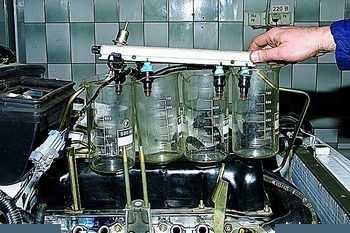

Расположив под форсунками прозрачные колбы, проворачиваем двигатель стартером.

Факелы распыла и количество впрыскиваемого в каждую колбу топлива за определенный промежуток времени не должны заметно различаться.

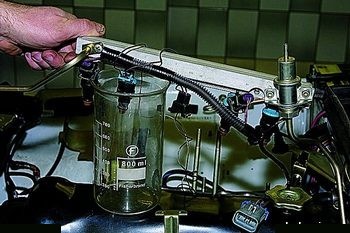

Отдельно проверяем каждую форсунку, отсоединив от нее электроразъем. Включив зажигание, подаем на нее двумя проводами напряжение 12 В от аккумуляторной батареи.

Из распылителя форсунки должна идти характерная струя.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстие распылителя.

  Сопротивление обмотки форсунки проверяем тестером.

Оно должно быть в пределах 11-15 Ом.
Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, если форсунка негерметична, то ее необходимо заменить.








ВАЗ-2131. Снятие форсунок




Снимаем топливную рампу с форсунками (смотрите соответствующий раздел).

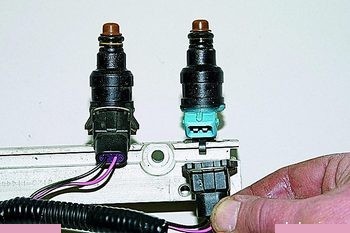

Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

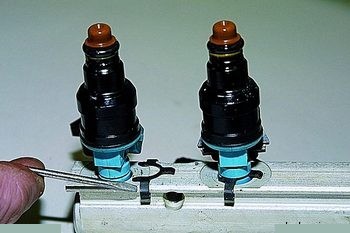

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

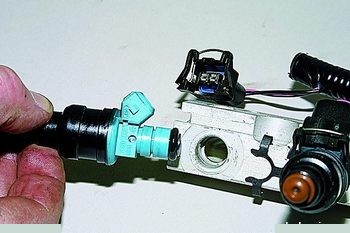

Покачивая форсунку, вынимаем ее из рампы.

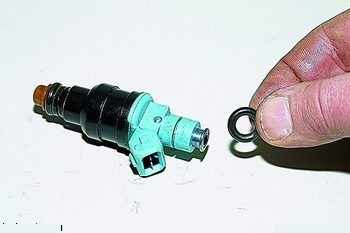

Поддев тонкой отверткой, снимаем уплотнительные кольца...

...с корпуса форсунки...

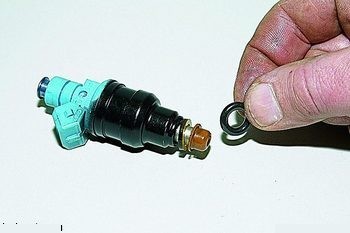

...и распылителя.

Установку форсунки проводим в обратной последовательности.
Уплотнительные кольца заменяем новыми и перед монтажом смазываем моторным маслом.
