Снимаем крышку головки блока цилиндров (смотрите
соответствующий раздел).
Устанавливаем распределительный вал в положение,
соответствующее концу такта сжатия 4-го цилиндра (смотрите
соответствующий раздел).
Ослабляем затяжку колпачковой гайки натяжителя цепи (смотрите
соответствующий раздел).
Для ослабления натяжения цепи,…
 |

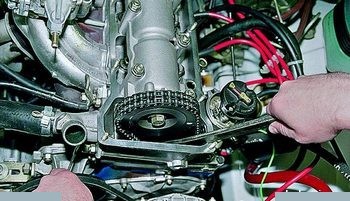

…упираясь монтажной лопаткой в башмак натяжителя,
отжимаем шток натяжителя и фиксируем его,
затянув колпачковую гайку (для наглядности шланг
радиатора снят). |
Снятие звездочки распределительного вала с цепью и
корпуса подшипников распределительного вала аналогично
операциям, показанным на впрысковом двигателе, за
исключением работ по отсоединению рамки подачи масла к
гидравлическим опорам (смотрите
соответствующий раздел).
Для снятия рычага привода клапана…
 |
…приподнимаем рычаг, освобождая от пружины, и
снимаем его. |
 |
Снимаем пружину рычага. |
Аналогично снимаем рычаги привода других клапанов.
Устанавливаем пружины и рычаги в обратном порядке.
Дальнейшую сборку см. в разделе Снятие распредвала и
рычагов клапанов (инж).
Регулируем натяжение цепи (смотрите
соответствующий раздел) и
тепловые зазоры в клапанном механизме (смотрите
соответствующий раздел). |
