ВАЗ-21213 (Нива). Снятие и установка панели приборов

Панель приборов и ее принадлежности

1 – кронштейн крепления;
2 – усилитель;
3 – панель приборов;
4 – корпус вещевого ящика;
5 – фиксатор замка крышки;
6 – крышка вещевого ящика;
7 – пружина замка;

8 – замок крышки;
9 – полка;
10 – звено петли крышки;
11 – коробка для мелких вещей;
12 – скобы крепления;
13 – панель крепления радиоприемника;
14 – щиток панели приборов

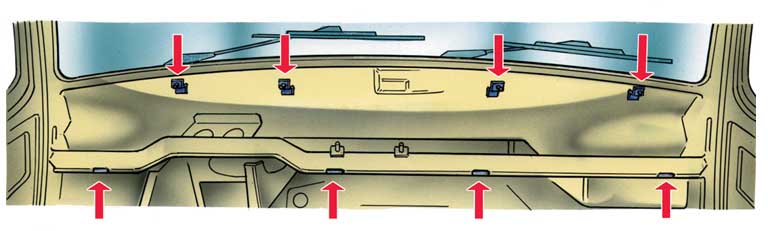

Точки крепления панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините массовый провод от аккумуляторной батареи.
2. Снимите обивку стоек ветрового окна, облицовочный кожух рулевой колонки, щиток 14 (см. рис. Панель приборов и ее принадлежности) панели приборов, комбинацию приборов (см. подраздел 7.12.1) и отсоедините колодки и штекеры пучка проводов электрооборудования автомобиля.
3. Сняв рукоятку выключателя освещения приборов, отверните гайку крепления и утопите выключатель за панель приборов.
4. Выверните винты крепления, снимите вещевую полку 9 и панель 13 крепления радиоприемника; отсоедините провода от радиоприемника, прикуривателя, выключателя стеклоочистителей и омывателя фар, выключателя аварийной сигнализации.
5. Выверните винты крепления и снимите корпус 4 вещевого ящика.
6. Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните плоским острым инструментом у верхней рукоятки нижнюю часть, а у средней и нижней – верхнюю часть.
7. Выверните четыре винта (на рис. Точки крепления панели приборов места расположения винтов показаны стрелками) нижнего крепления панели 3 приборов к поперечине передка, а через проемы вещевого ящика и щитка панели приборов отверните четыре гайки верхнего крепления панели к передку, затем снимите панель приборов.
8. При необходимости снимите с панели приборов центральное и боковые сопла с воздухопроводами вентиляции салона.
9. Устанавливайте панель в обратной последовательности.

ВАЗ-21213 (Нива). Снятие и установка сидений

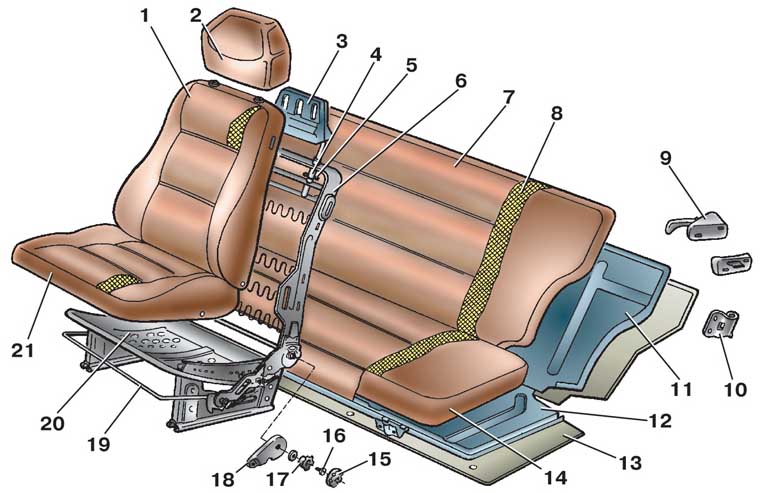

Сиденья

1 – спинка;
2 – подголовник;
3 – каркас подголовника;
4 – направляющая подголовника;
5 – шплинт;
6 – каркас спинки переднего сиденья;
7 – обивка спинки заднего сиденья;
8 – подложка обивки;
9 – фиксатор спинки;
10 – скоба спинки;
11 – основание спинки;
12 – основание подушки;
13 – коврик;

14 – набивка подушки заднего сиденья;
15 – ручка механизма регулирования наклона спинки;
16 – болт крепления держателя;
17 – держатель ручки механизма регулирования наклона спинки;
18 – облицовка механизма регулирования наклона спинки;
19 – ручка механизма передвижения сиденья;
20 – каркас подушки переднего сиденья;
21 – подушка переднего сиденья

Механизмы регулирования наклона и откидывания спинки переднего сиденья

1 – крючок;
2 – пружина крючка;
3 – рычаг нижнего звена механизма регулирования наклона спинки;
4 – верхнее звено механизма регулирования наклона спинки;

5 – тяга механизма откидывания спинки;
6 – оболочки тяг;
7 – ручка механизма откидывания спинки;
8 – кронштейн;
9 – синхронизатор

ПОРЯДОК ВЫПОЛНЕНИЯ

Передние сиденья

1. Для снятия сиденья передвиньте его в крайнее переднее положение, выверните задние болты крепления направляющих к полу кузова.
2. Передвиньте сиденье до отказа назад, выверните передние болты крепления направляющих и снимите сиденье в сборе с механизмами регулировок.
3. Установку сиденья выполняйте в обратном порядке.

Заднее сиденье

4. Отожмите фиксаторы 9 (см. рис. Сиденья), удерживающие спинку, отверните болты крепления петель подушки к поперечине пола и снимите сиденье.
5. Устанавливайте сиденье в обратном порядке

ВАЗ-21213 (Нива). Разборка и сборка салазок передних сидений

Салазки переднего сиденья

1 – ползун;
2 – ручка механизма передвижения сиденья;
3 – рычаг нижнего звена механизма регулирования наклона спинки;
4 – пружина передвижения сиденья;

5 – защелка;
6 – ось защелки;
7 – ограничитель;
8 – фиксатор;
9 – ролик;
10 – направляющие салазок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разборку выполняйте при снятых сиденьях.
2. Поднимите ручку 2 вверх и сместите направляющие 10 салазок относительно ползунов вперед, удалите переднюю пуклевку на направляющих, сдвиньте их в обратном направлении до выхода роликов 9 и ограничителя 7, снимите направляющие салазок.
3. Для сборки вложите ролики с ограничителем в паз ползуна, надвиньте направляющие до конца вперед и восстановите пуклевки механическим способом. Опустите ручку 2 и проверьте работу салазок.
