ВАЗ-21213 (Нива). Стояночный тормоз

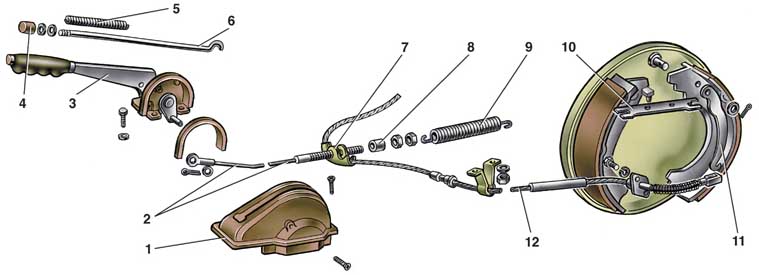

Детали привода стояночного тормоза

1 – чехол;
2 – передний трос;
3 – рычаг;
4 – кнопка;
5 – пружина тяги;
6 – тяга защелки;

7 – направляющая заднего троса;
8 – распорная втулка;
9 – оттяжная пружина;
10 – распорная планка;
11 – рычаг ручного привода колодок;
12 – задний трос

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг привода стояночного тормоза в крайнее нижнее положение, отсоедините концы тросов от рычагов привода тормозных колодок (см. подраздел 6.7.1)
2. Ослабив контргайку 5 (см. рис. Привод стояночного тормоза) и регулировочную гайку 6, снимите оттяжную пружину 9 (см. рис. Детали привода стояночного тормоза) , затем полностью отверните контргайку и гайку.
3. Выньте передние наконечники заднего троса из кронштейнов пола кузова, а оболочку троса из кронштейнов балки заднего моста, и снимите задний трос 12.
4. Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
5. Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода стояночного тормоза.
6. Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. подраздел 6.2.4). При установке смажьте консистентной смазкой Литол-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник переднего троса.

Проверка и ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно проверьте состояние деталей стояночного тормоза.
2. Если обнаружен обрыв или перетирание проволок, трос замените новым.
3. Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; изношенные детали замените.
4. Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.
5. Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос.
