ВАЗ-21213 (Нива). Снятие и установка коробки передач

ОБЩИЕ СВЕДЕНИЯ

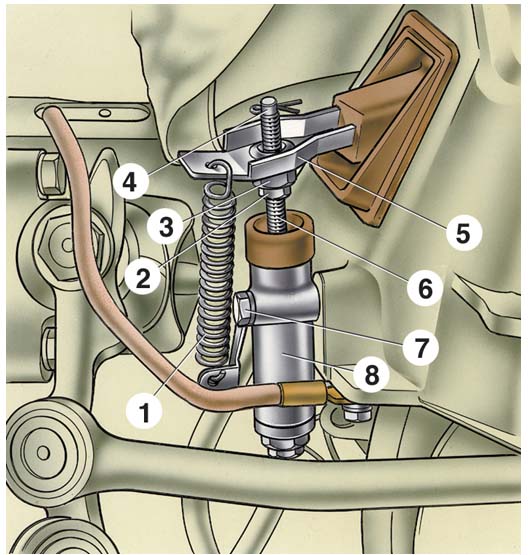

Привод выключения сцепления

1 – оттяжная пружина вилки;
2 – контргайка;
3 – регулировочная гайка;
4 – шплинт;
5 – вилка выключения сцепления;
6 – толкатель;
7 – болт крепления рабочего цилиндра;
8 – рабочий цилиндр привода выключения сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите автомобиль над осмотровой канавой или на подъемник, поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон.
2. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи.
3. Cнимите передний коврик пола и наружные чехлы с рычагов раздаточной коробки и коробки передач. Снимите крышки люков рычагов и уплотнители.
4. Отверните рукоятки с рычагов раздаточной коробки.
5. Нажмите вниз на стержень 27 рычага и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 31 из канавки на стержне рычага. Снимите стержень (см. рис. Коробка передач).
6. Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.
7. Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря.
8. Отцепите оттяжную пружину 1 от вилки 5 выключения сцепления и выньте шплинт 4 из толкателя 6. Отсоедините рабочий цилиндр 8 от картера сцепления. При этом цилиндр 8, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления (см. рис. Привод выключения сцепления).

Привод переключения передач

9. Наденьте на эластичную муфту 3, хомут 2 и затяните его. Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач. Отсоедините гибкий вал спидометра от привода спидометра на раздаточной коробке. (4 – поперечина задней подвески двигателя)

10. Отсоедините фланцы карданных валов привода переднего и заднего мостов от фланцев валов раздаточной коробки. Опустите и отведите в сторону карданные валы привода мостов.
11. Отверните болты крепления кронштейнов раздаточной коробки к кузову и снимите ее вместе с карданным валом.
12. Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его.
13. Отверните болты крепления крышки картера сцепления.
14. Отсоедините опору задней подвески двигателя от поперечины 4, а затем снимите поперечину, поддерживая коробку передач снизу (см. рис. в п.9).
15. Поставьте под картер коробки передач домкрат, подставки или другую подходящую опору. Шарнирным торцовым ключом А.55035 отверните болты крепления и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска.

Предупреждение

При снятии или установке коробки передач запрещается опирать конец первичного вала на упорный фланец нажимной пружины сцепления, чтобы не деформировать соединительные пластины сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка коробки передач проводится в порядке, обратном снятию.
2. Перед установкой нанесите тонкий слой смазки ЛСЦ-15 (Литол-24) на шлицевой конец первичного вала и отцентрируйте оправкой А.70081 ведомый диск сцепления (см. рис. Центрирование ведомого диска сцепления оправкой А.70081).
