ВАЗ-21213 (Нива). Коробка передач



ОБЩИЕ СВЕДЕНИЯ

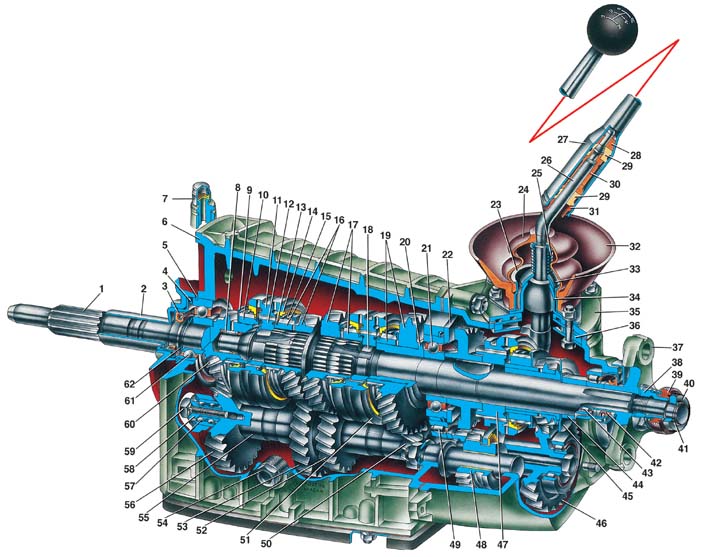

Коробка передач



Коробка передач

1 – первичный вал;
2 – передняя крышка с направляющей втулкой;
3 – сальник первичного вала;
4 – пружинная шайба;
5 – установочное кольцо подшипника;
6 – картер коробки передач;
7 – сапун;
8 – игольчатый подшипник вторичного вала;
9 – упорная шайба пружины синхронизатора;
10 – зубчатый венец синхронизатора IV передачи;
11 – скользящая муфта синхронизатора III и IV передач;
12 – ступица муфты синхронизатора III и IV передач;
13 – стопорное кольцо синхронизатора;
14 – блокирующее кольцо синхронизатора;
15 – пружина синхронизатора;
16 – шестерня и зубчатый венец синхронизатора III передачи;
17 – шестерня и зубчатый венец синхронизатора II передачи;
18 – вторичный вал;
19 – шестерня и зубчатый венец синхронизатора I передачи;
20 – втулка шестерни I передачи;
21 – промежуточный подшипник вторичного вала;
22 – стопорная пластина промежуточного подшипника;
23 – фланец;
24 – защитный чехол;
25 – пружина;
26 – рычаг переключения передач;
27 – стержень рычага переключения передач;
28 – упругая подушка демпфера;
29 – резиновая втулка демпфера;
30 – распорная втулка демпфера;
31 – запорная втулка демпфера;
32 – манжета;
33 – сферическая шайба;
34 – шаровая опора рычага;
35 – корпус рычага переключения передач;

36 – направляющая пластина;
37 – фланец эластичной муфты карданной передачи;
38 – гайка;
39 – уплотнитель центрирующего кольца;
40 – центрирующее кольцо;
41 – стопорное кольцо;
42 – сальник заднего подшипника вторичного вала;
43 – задний подшипник вторичного вала;
44 – распорная втулка;
45 – маслоотражательная шайба;
46 – блок шестерен V передачи и заднего хода;
47 – ступица синхронизатора V передачи;
48 – промежуточная шестерня заднего хода;
49 – задний подшипник промежуточного вала;
50 – шестерня I передачи промежуточного вала;
51 – скользящая муфта синхронизатора I и II передач;
52 – шестерня II передачи промежуточного вала;
53 – шестерня III передачи промежуточного вала;
54 – пробка заливного и контрольного отверстия;
55 – промежуточный вал;
56 – шестерня постоянного зацепления промежуточного вала;
57 – передний подшипник промежуточного вала;
58 – зажимная шайба подшипника промежуточного вала;
59 – болт зажимной шайбы;
60 – шестерня постоянного зацепления первичного вала;
61 – задний подшипник первичного вала;
62 – стопорное кольцо

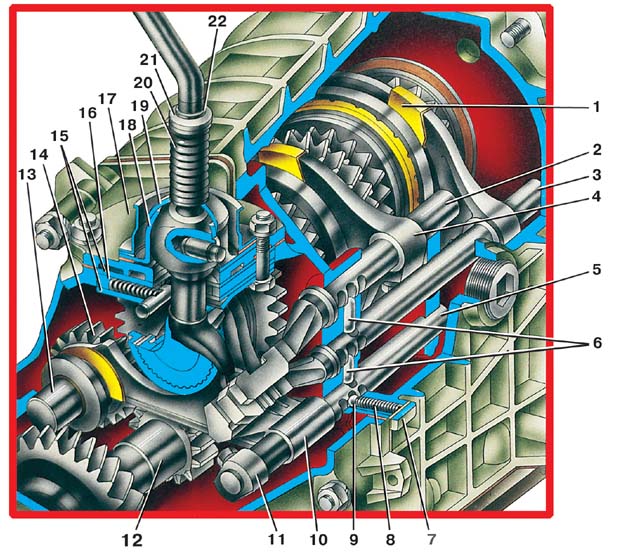

Привод переключения передач


Привод переключения передач



1 – вилка включения III и IV передач;
2 – шток вилки включения I и II передач;
3 – шток вилки включения III и IV передач;
4 – вилка включения I и II передач;
5 – шток вилки включения V передачи и заднего хода;
6 – блокировочные сухари;
7 – крышка фиксаторов;
8 – пружина фиксаторов;
9 – шарик фиксаторов;
10 – вилка включения V передачи и заднего хода;
11 – головка штока вилки включения V передачи и заднего хода;

12 – блок шестерен V передачи и заднего хода;
13 – ось промежуточной шестерни заднего хода;
14 – промежуточная шестерня заднего хода;
15 – шайба направляющей пластины;
16 – направляющая пластина;
17 – корпус рычага переключения передач;
18 – шаровая опора;
19 – сферическая шайба;
20 – пружина;
21 – упорная шайба;
22 – стопорное кольцо

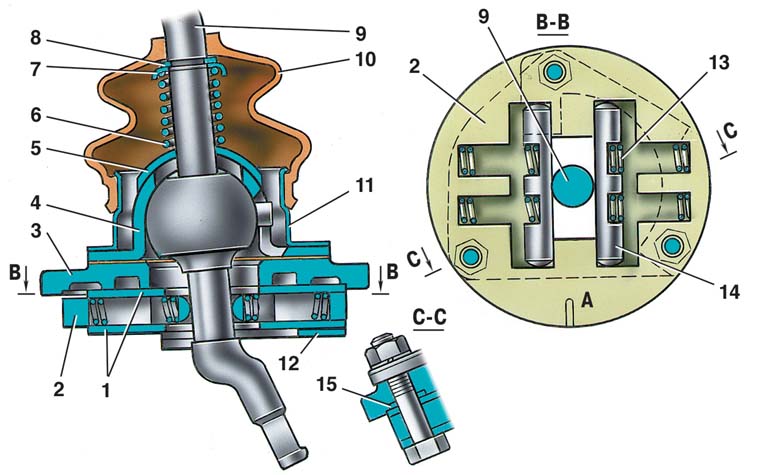

Механизм выбора передач


Механизм выбора передач

1 – шайба направляющей пластины;
2 – направляющая пластина;
3 – корпус рычага переключения передач;
4 – шаровая опора;
5 – сферическая шайба;
6 – пружина;
7, 8 – стопорные кольца;
9 – рычаг переключения передач;

10 – защитный чехол;
11 – фланец;
12 – блокировочная пластина заднего хода;
13 – пружина;
14 – направляющая планка;
15 – уплотнительное кольцо;
А – риска
