ВАЗ-21213 (Нива). Система смазки двигателя

ОБЩИЕ СВЕДЕНИЯ

1 – канал подачи масла к коренному подшипнику;
2 – канал подачи масла от коренного подшипника к шатунному;
3 – перепускной клапан масляного фильтра;
4 – бумажный фильтрующий элемент;
5 – противодренажный клапан;
6 – масляный насос;
7 – канал подачи масла из насоса к фильтру;
8 – канал подачи масла из фильтра в масляную магистраль;
9 – канал подачи масла к шестерне привода насоса и распределителя зажигания;
10 – канал подачи масла к валику привода масляного насоса и распределителя зажигания;

11 – валик привода масляного насоса и распределителя зажигания;
12 – канал в ведомой звездочке для подачи масла к цепи;
13 – распределительный вал;
14 – кольцевая выточка на средней опорной шейке распределительного вала;
15 – канал в кулачке распределительного вала;
16 – канал в опорной шейке распределительного вала;
17 – вертикальный канал в блоке цилиндров для подачи масла к механизму газораспределения;
18 – масляная магистраль;
19 – датчик контрольной лампы давления масла

ВАЗ-21213 (Нива). Замена масла

ОБЩИЕ СВЕДЕНИЯ

Заменять масло необходимо на прогретом двигателе. Чтобы полностью слить масло, необходимо выждать не менее 10 мин после открытия сливного отверстия.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. После остановки двигателя слейте отработавшее масло и, не снимая масляного фильтра, залейте промывочное масло до метки «MIN» на указателе уровня масла (2,9 л). В качестве промывочных масел можно использовать масла типа ВНИИНП–ФД, МСП–1 или МПТ–2М.

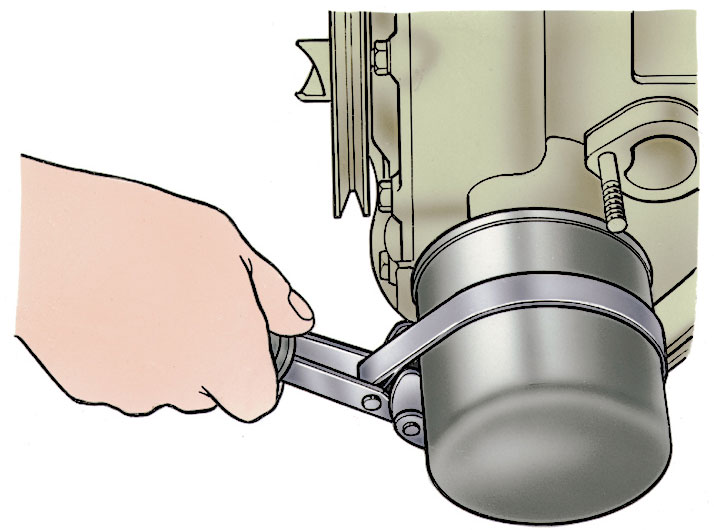

2. Полностью слейте промывочное масло и снимите старый масляный фильтр с помощью приспособления А.60312.

3. Поставьте новый фильтр, при этом завертывайте его вручную, и залейте масло, соответствующее сезону эксплуатации автомобиля.
