ВАЗ-21213 (Нива). Разборка двигателя

ОБЩИЕ СВЕДЕНИЯ

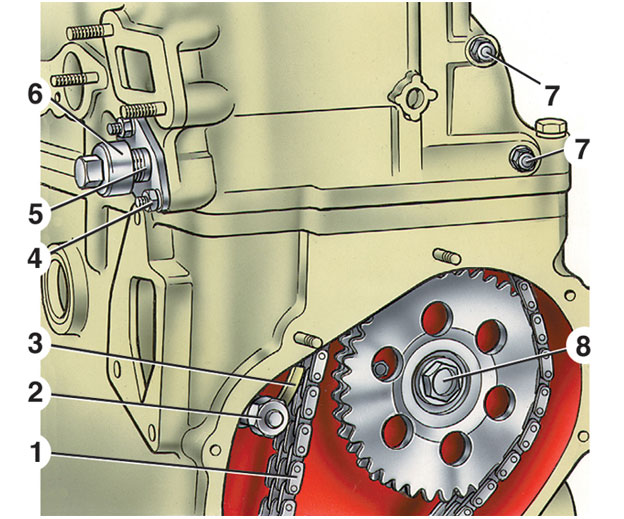

Снятие натяжителя и успокоителя цепи

1 – цепь привода распределительного вала;
2 – болт крепления башмака;
3 – башмак натяжителя;
4 – гайка крепления натяжителя;
5 – корпус натяжителя;
6 – колпачковая гайка натяжителя;
7 – болты крепления успокоителя;
8 – болт крепления звездочки валика привода масляного насоса

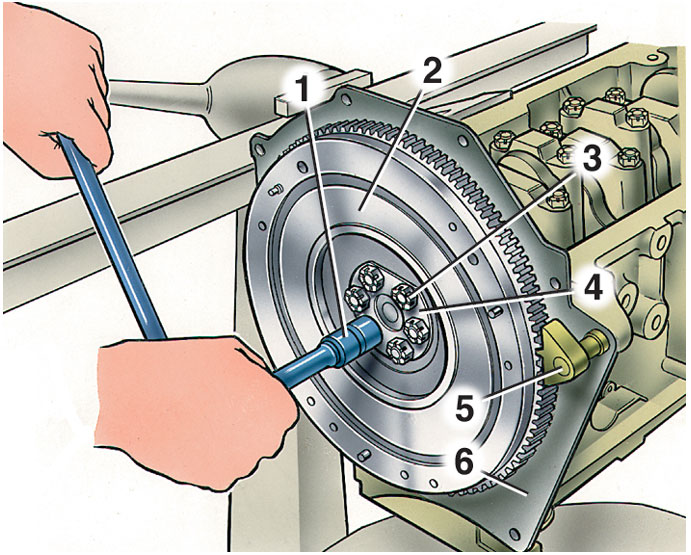

Снятие маховика

1 – ключ;
2 – маховик;
3 – болт крепления маховика;
4 – шайба;
5 – фиксатор А.60330/R для удержания маховика от проворачивания;
6 – передняя крышка картера сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло.
2. Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.
3. Снимите топливный насос и датчик-распределитель зажигания. Ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.
4. Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.
5. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода жидкости из отопителя.
6. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

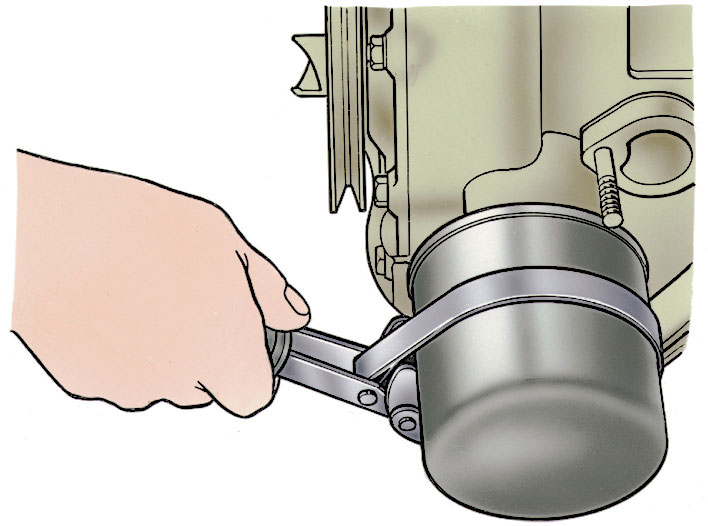

7. Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой.

8. Выверните датчик контрольной лампы давления масла.
9. Снимите крышку сапуна вентиляции картера, картер и масляный насос.
10. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера.

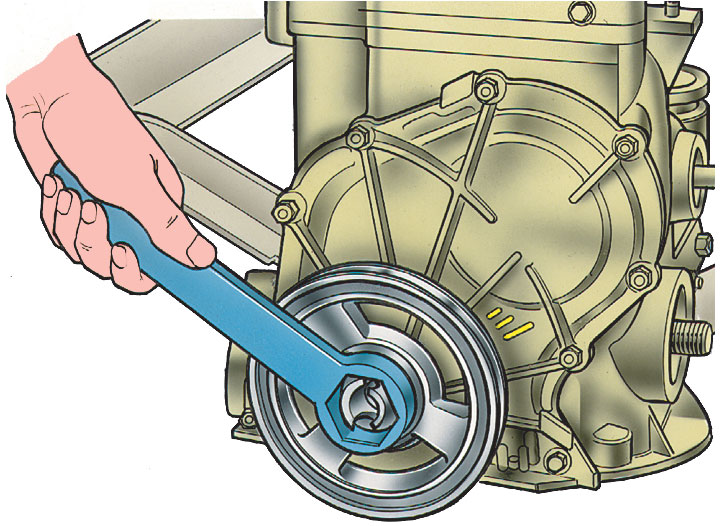

11. Снимите шкив коленчатого вала, закрепив маховик фиксатором А.60330/R (см. рис. Снятие маховика) и отвернув ключом А.50121 гайку.

12. Снимите крышку головки цилиндров и крышку цепного привода распределительного вала.
13. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.
14. Ослабьте колпачковую гайку 6 (см. рис. Снятие натяжителя и успокоителя цепи) натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров, снимите натяжитель и, отвернув болт 2, снимите башмак 1 натяжителя цепи.
15. Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

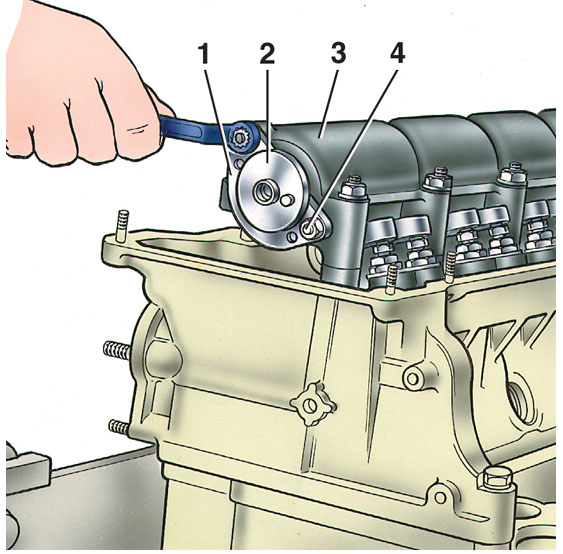

корпус подшипников распределительного вала

16. Ослабьте гайки шпилек 4. Снимите корпус подшипников 3 распределительного вала 2. Отвернув гайки шпилек 4 и, удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса подшипников, выньте распределительный вал.

17. Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускной трубой.

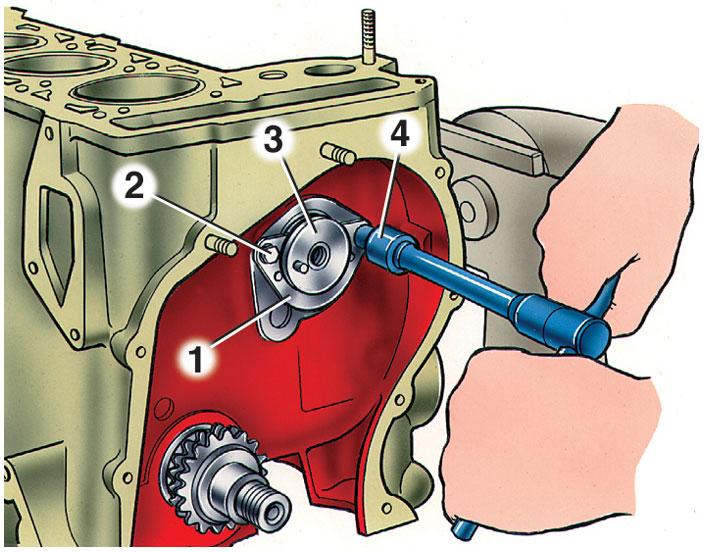

18. Снимите упорный фланец 1 валика привода масляного насоса 3 и выньте валик из блока цилиндров (2 – болт крепления фланца, 4 – ключ).

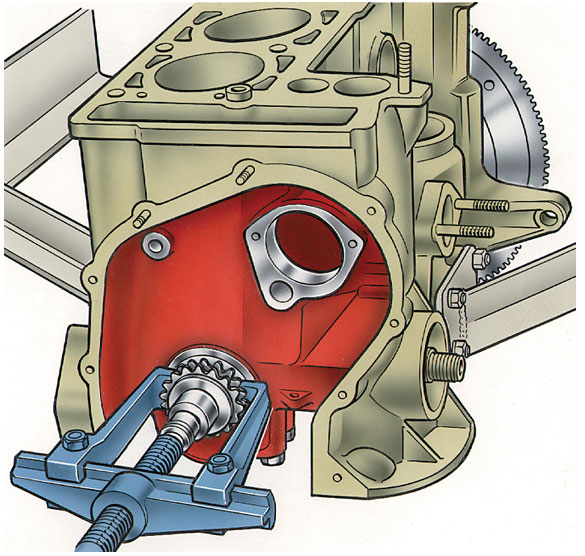

19. Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала.

20. Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.
21. Пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

Предупреждение

При снятии шатунно-поршневой группы выпрессовывать шатунные болты из шатунов не допускается.

22. Установите фиксатор 5 (см. рис. Снятие маховика), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала.
23. Снимите переднюю крышку картера сцепления.

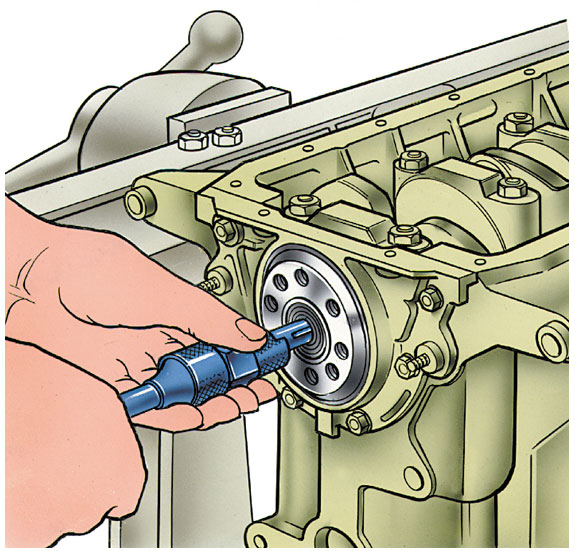

24. Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу.

25. Снимите держатель сальника коленчатого вала.
26. Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.
