9.9.7 Замена пола задка, пола топливного бака (запасного колеса) и лонжеронов пола задка ВАЗ 2107

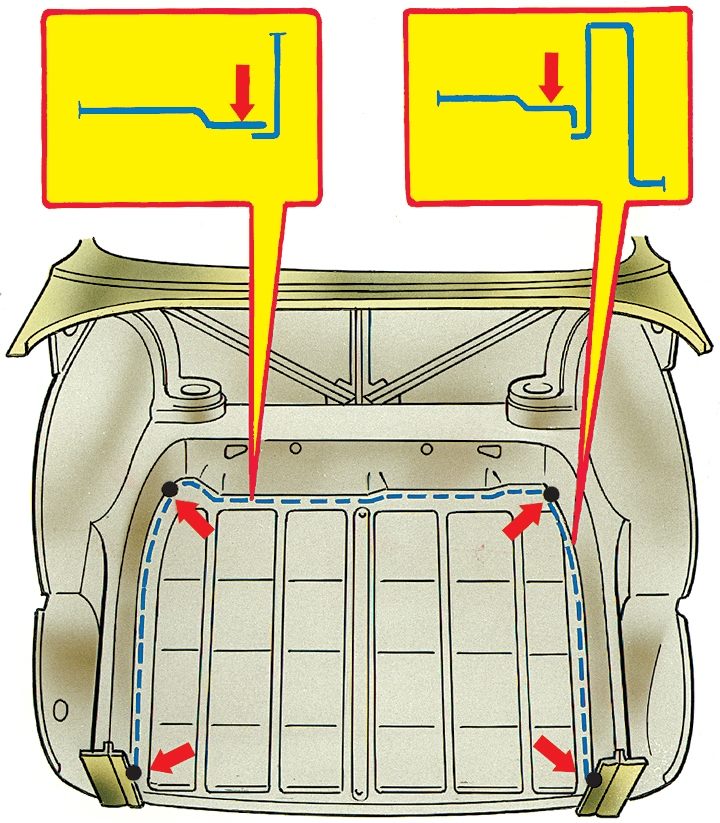

Рис. 9–39. Замена пола задка. Пунктиром обозначены линии рубки, на фрагментах стрелками места рубки. На основном виде стрелками показаны места газовой сварки

Тонким зубилом отрубите пол задка (на рис. 9–39 места рубки показаны пунктиром, на фрагментах — стрелками). Кусачками удалите оставшиеся полоски металла, отрихтуйте и зачистите электро- или пневмошлифовальной машинкой деформированные кромки.

9.9.7 Замена пола задка, пола топливного бака (запасного колеса) и лонжеронов пола задка ВАЗ 2107

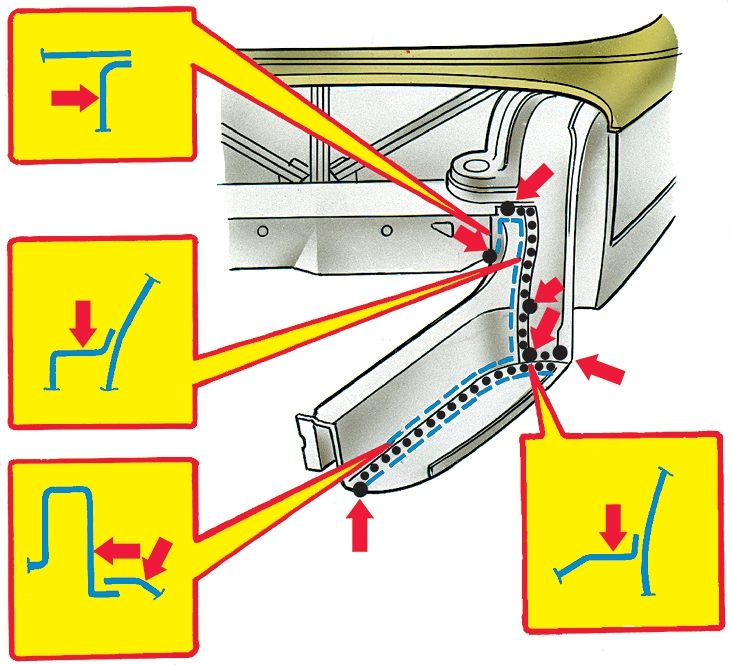

Рис. 9–40. Замена пола топливного бака (запасного колеса) и лонжеронов пола задка. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах – места рубки

Отрубите пол топливного бака (запасного колеса) от лонжеронов и внутренних арок задних колес (рис. 9–40), удалите полоски металла и отрихтуйте кромки.
Зубилом отрубите лонжероны от внутренних арок задних колес и поперечины, удалите оставшиеся полоски металла и зачистите посадочные места.
Установите новые лонжероны на место и приварите газовой сваркой прутками Л 62, Л 68 в местах, указанных на рисунке.
К низу пола задка приварите центральный усилитель, держатель с подложенной под него асбестовой прокладкой и кронштейны крепления основного глушителя. Электросварку выполняйте в среде углекислого газа точками через 40–50 мм проволокой Св 08Г1С или Св 08Г2С диаметром 0,8 мм. Допускается газовая сварка.
Установите пол задка на место и приварите газовой сваркой по углам в точках, указанных на рисунке.
Установите к панели задка усилитель и приварите электросваркой в среде углекислого газа точками через 40 мм. Установите панель задка на место и прихватите к элементам кузова газовой сваркой (см. "Замена панели задка").
Приварите пол топливного бака (запасного колеса) газовой сваркой в точках, указанных на рис. 9–40.
Произведите предварительный контроль всех прихваченных деталей навешиванием задних крыльев и крышки багажника. Устраните недостатки сборки и окончательно приварите детали электросваркой в среде углекислого газа проволокой Св 08Г1С или Св 08Г2С прерывистым швом длиной 10 мм через каждые 30 мм. Сила электрического тока 50–90 А.
Допускается газовая сварка латунными прутками Л 62 или Л 68 точками через 30–40 мм.
