9.8.3 Разборка и сборка отопителя ВАЗ 2107

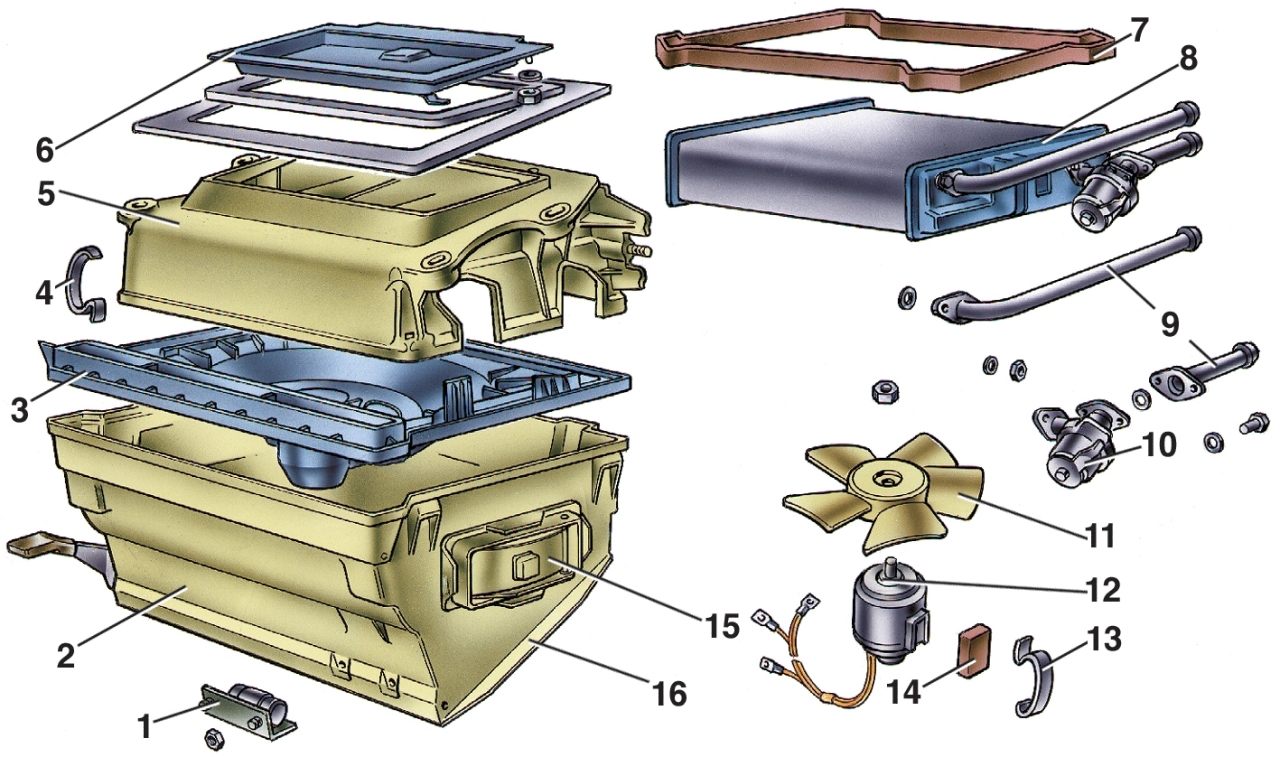

Рис. 9–24. Детали отопителя: 1 — дополнительный резистор; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели кожуха вентилятора; 5 — кожух радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор; 9 — патрубки; 10 — кран;

11 — крыльчатка; 12 — электродвигатель; 13 — пружинный держатель вентилятора; 14 — подушка электродвигателя; 15 — заслонка; 16 — воздухораспределительная крышка

Снимите две пружинные скобы 13 (рис. 9–24) и выньте вентилятор из кожуха 3. Отверните гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Отверните гайки крепления скобы и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Ослабьте болты крепления скобы, зажимающей оболочку гибкой тяги заслонки воздухопровода обогрева ветрового стекла, и снимите тягу.

Отверните гайку скобы крепления подводящей и отводящей труб 9. снимите скобу и выньте из кожуха 5 радиатор 8.

Отсоедините от радиатора, отвернув гайки крепления, отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт скобы крепления оболочки гибкой тяги привода крышки 6 воздухопритока и снимите тягу.

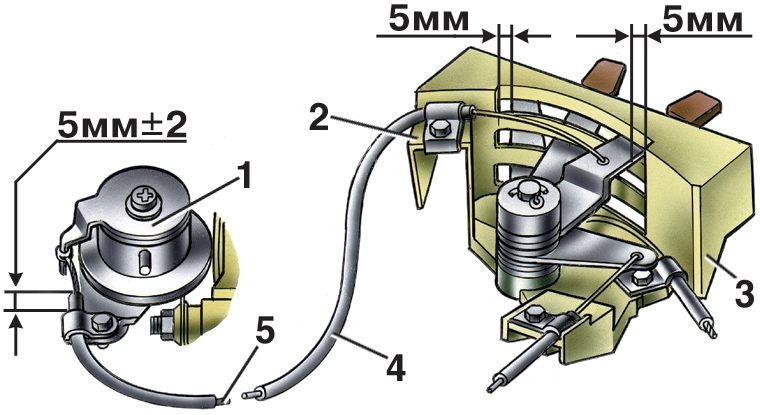

Рис. 9–25. Рычаги управления отопителем: 1 — кран; 2 — скоба крепления оболочки тяги; 3 — кронштейн рычагов управления; 4 — оболочка гибкой тяги; 5 — гибкая тяга

Отверните гайки крепления, выньте скобу крышки 6 воздухопритока и снимите крышку. Сборку отопителя выполняйте в обратной последовательности. При установке гибких тяг выдерживайте установочные размеры (5±2) мм, (как показано на рис. 9–25) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.
