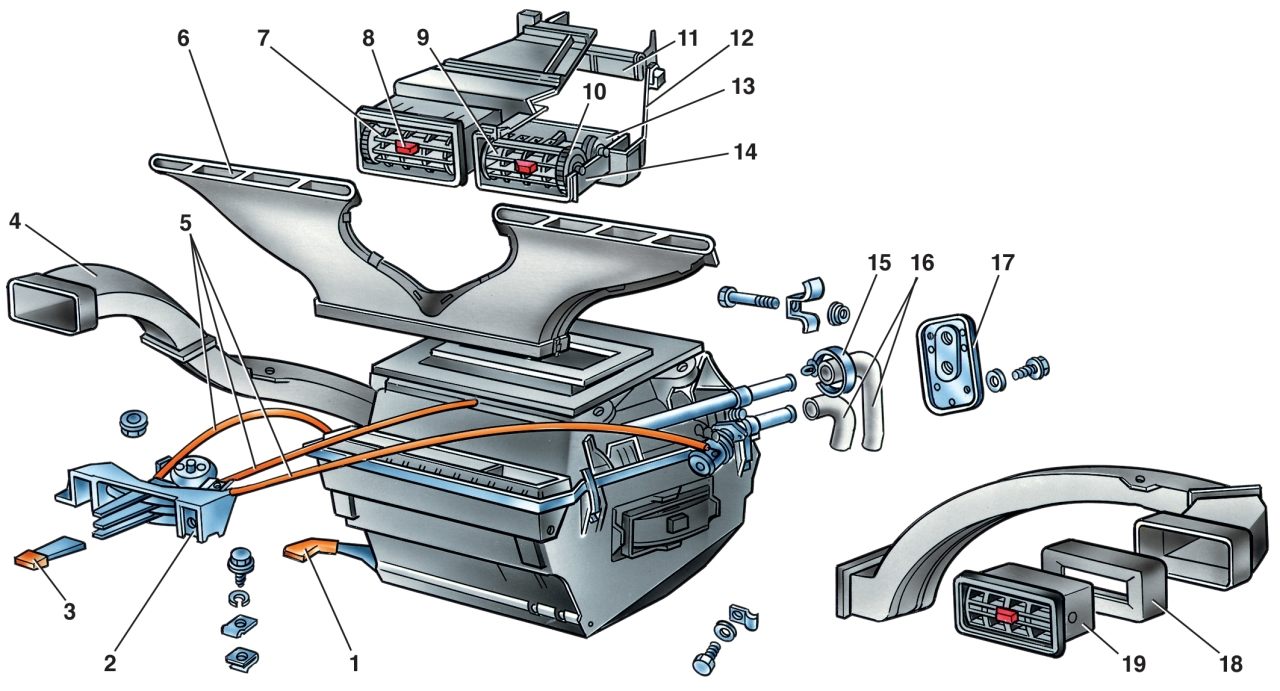

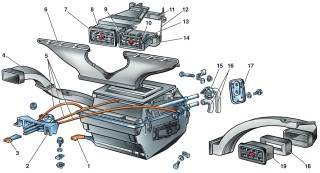

Ослабьте стяжные хомуты 15 (рис. 9–23) и отсоедините от патрубков отопителя резиновые шланги 16 для подвода и отвода жидкости.
Снимите уплотнитель 17, вывернув внутри отсека двигателя два болта крепления.
Выверните два болта крепления кронштейна 2 рычагов управления отопителем, ослабьте болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоедините тяги и снимите кронштейн.
Преодолевая сопротивление защелок корпуса сопла 19 обогрева боковых стекол, снимите левое и правое сопла.
Отверните гайку крепления правого воздухопровода 4 обогрева бокового стекла, отожмите защелки корпуса заслонки и снимите воздухопровод. Аналогично снимите и левый воздухопровод.
Снимите четыре пружинных держателя и кожух вентилятора отопителя в сборе.
Отверните четыре гайки крепления кожуха радиатора, отсоедините провод "масса" под одной из гаек с левой стороны и снимите кожух.
Установку отопителя производите в обратном порядке. Обратите внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом. При сборке и установке отопителя отрегулируйте управление отопителем (см. "регулировка управления отопителем").
После установки отопителя на автомобиль и подсоединения шлангов заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений отопителя.
