Жигули (ВАЗ-2107). Разборка и сборка механизмов регулировки передних сидений

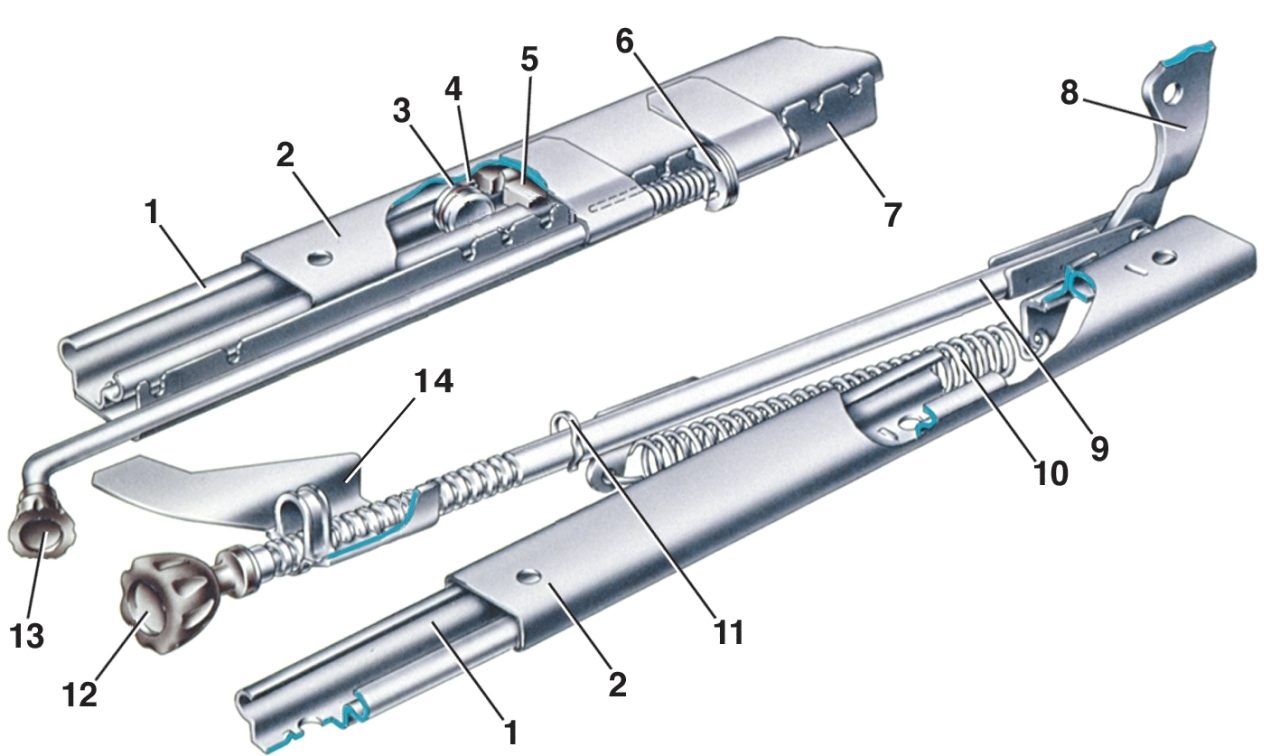

Рис. 9–22. Механизмы регулировок переднего сиденья: 1 — направляющие салазок; 2 — ползуны салазок; 3 — ролик; 4 — резиновое кольцо ролика; 5 — ограничитель; 6 — защелка салазок; 7 — фиксатор внутренней направляющей салазок; 8 — усилитель спинки; 9 — тяга; 10 — пружина; 11 — шплинт; 12 — винтовая  тяга с рукояткой механизма наклона спинки; 13 — рукоятка защелки механизма передвижения салазок; 14 — кронштейн винтовой тяги

Отсоедините пружину 10 (рис. 9–22)  и выбейте палец тяги 9. Выверните болты крепления салазок к сиденью и снимите их. Выньте шплинт 11 и винтовую тягу 12 из кронштейна 14. Сдвигая ползуны 2 по направляющим 1, выньте ролики 3 и ограничитель 5, снимите ползуны с направляющих.

Сборку выполняйте в обратном порядке.
