Жигули (ВАЗ-2107). Разборка и сборка



Жигули (ВАЗ-2107). Разборка и сборка

7.8.3 Разборка и сборка ВАЗ 2107

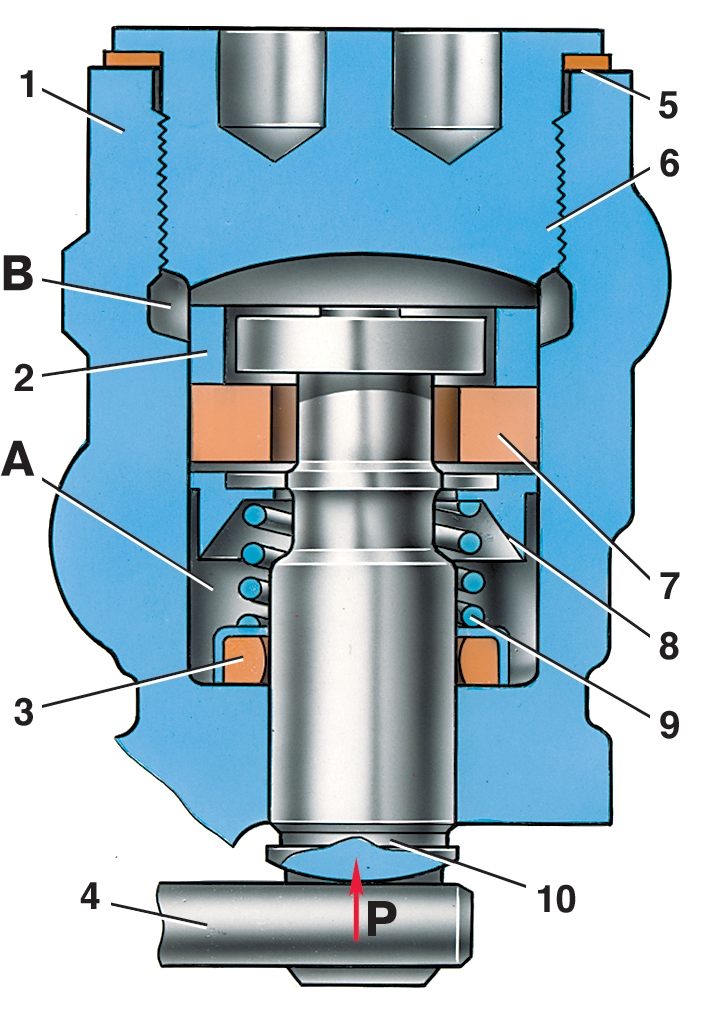

Рис. 7–20. Регулятор давления задних тормозов в нерабочем положении: А — полость нормального давления; В — полость регулируемого давления; Р — усилие, передаваемое рычагом 4 привода регулятора; 1 — корпус регулятора; 2 — распорная втулка; 3 — уплотнительное кольцо; 4 — рычаг привода регулятора; 5 — прокладка; 6 — пробка; 7 — резиновый уплотнитель; 8 — тарелка пружины; 9 — пружина поршня; 10 — поршень

Ключом А.56124 выверните пробку, снимите прокладку 5 (рис. 7–20), выньте поршень 10, распорную втулку 2, уплотнитель, тарелку пружины, пружину и упорную шайбу с уплотнительным кольцом.
При сборке, которая проводится в обратной последовательности, все детали смажьте тормозной жидкостью.
