Жигули (ВАЗ-2107). Сборка и установка

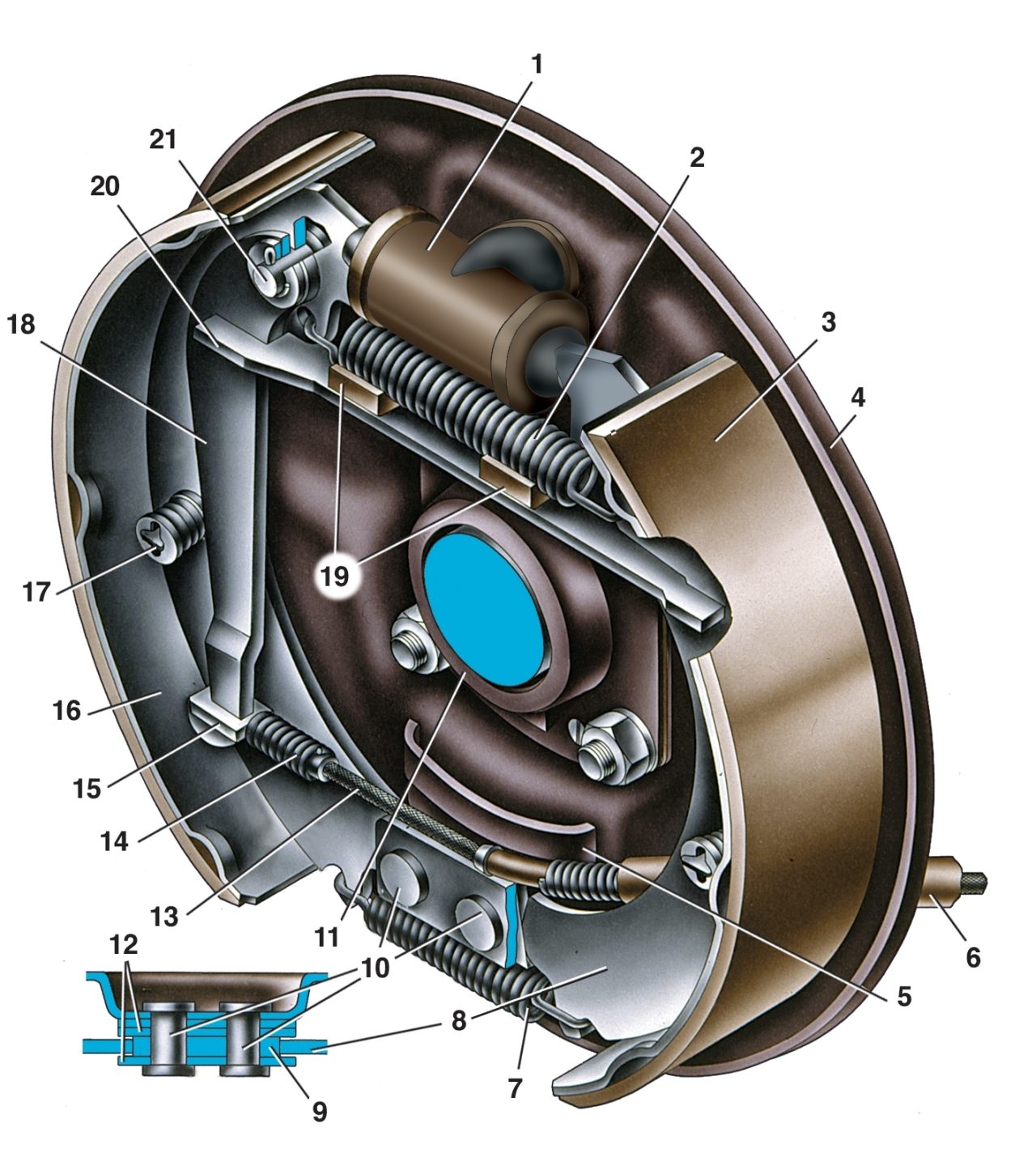

Рис. 7–15. Тормозной механизм заднего колеса: 1 — колесный цилиндр; 2 — верхняя стяжная пружина колодок; 3 — накладка колодки; 4 — щит тормоза; 5 — внутренняя пластина; 6 — оболочка заднего троса; 7 — нижняя стяжная пружина колодок; 8 — передняя тормозная колодка; 9 — опорная пластина колодок; 10 — заклепки; 11 — маслоотражатель; 12 — направляющая пластина колодок; 13 — задний трос стояночного тормоза; 14 — пружина заднего троса; 15 — наконечник заднего троса; 16 — задняя тормозная колодка; 17 — опорная стойка колодки; 18 — рычаг ручного привода колодок; 19 — резиновые подушки; 20 — распорная планка колодок; 21 — палец рычага ручного привода колодок

Присоедините к колодке рычаг 18 (см. рис. 7–15) ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние чашки и зафиксируйте их на стойках поворотом в ту или другую сторону. Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите тормоза. Установите стяжные пружины колодок. Присоедините к рычагу 18 наконечник 15 заднего троса.

Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитной смазкой или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.

Если при разборке снимался колесный цилиндр, удалите воздух из контура привода задних тормозов.
