7.1.7 Регулировка положения регулятора давления ВАЗ 2107

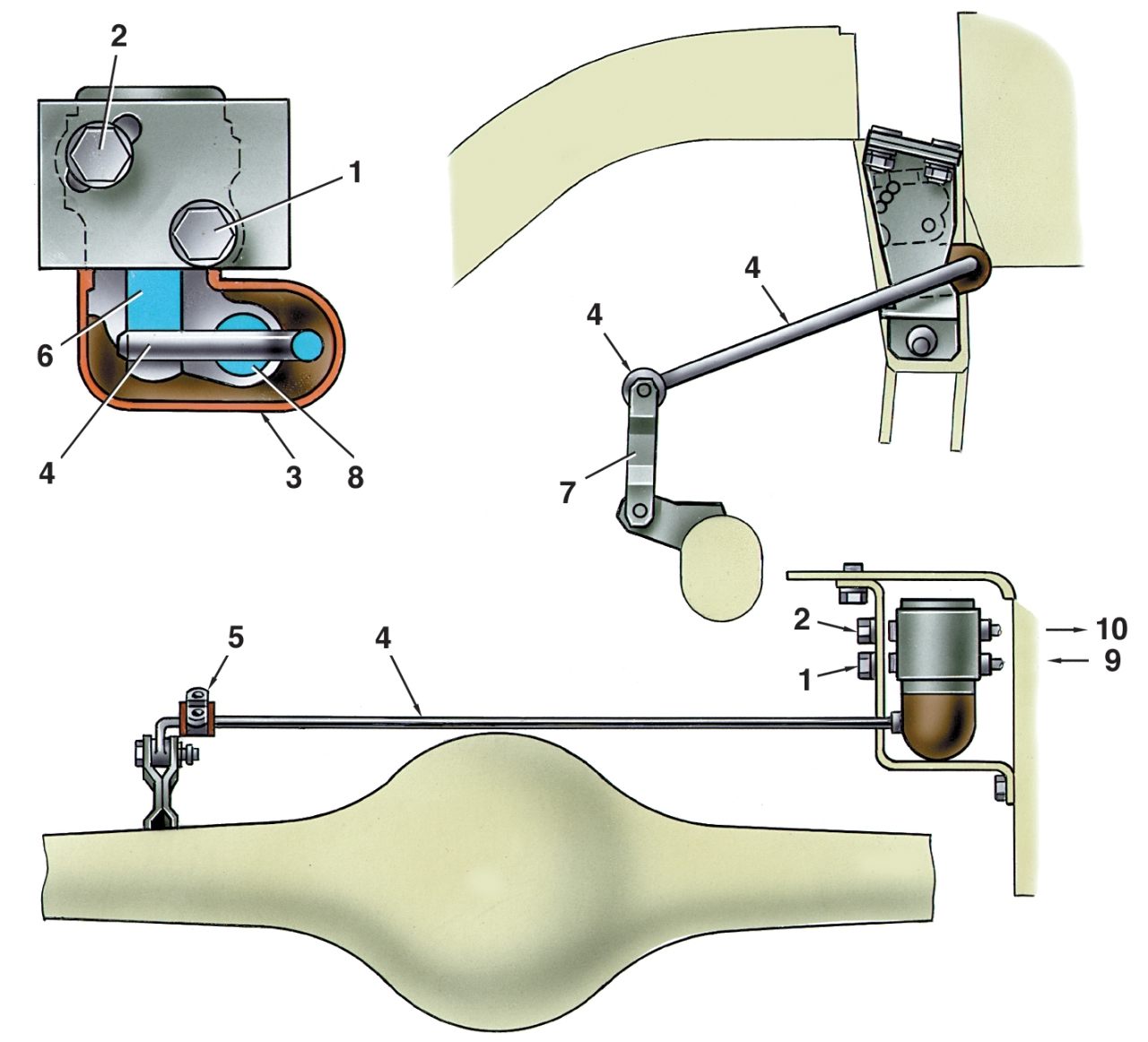

Рис. 7–4. Схема установки регулятора давления задних тормозов и его регулировки: 1, 2 — болты крепления регулятора давления к кронштейну; 3 — защитный колпачок; 4 — торсионный рычаг привода регулятора; 5 — кронштейн крепления рычага к кузову; 6 — поршень; 7 — тяга соединения с кронштейном балки заднего моста; 8 — ось; 9 — штуцер трубопровода для подвода тормозной жидкости от главного цилиндра; 10 —штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры; Х = 140 ± 5 мм

Если ослабли болты, крепящие регулятор давления задних тормозов, необходимо отрегулировать его положение. Для этого ослабьте болты 1 и 2 (рис. 7–4) настолько, чтобы регулятор можно было легко поворачивать относительно кронштейна крепления.

7.1.7 Регулировка положения регулятора давления ВАЗ 2107

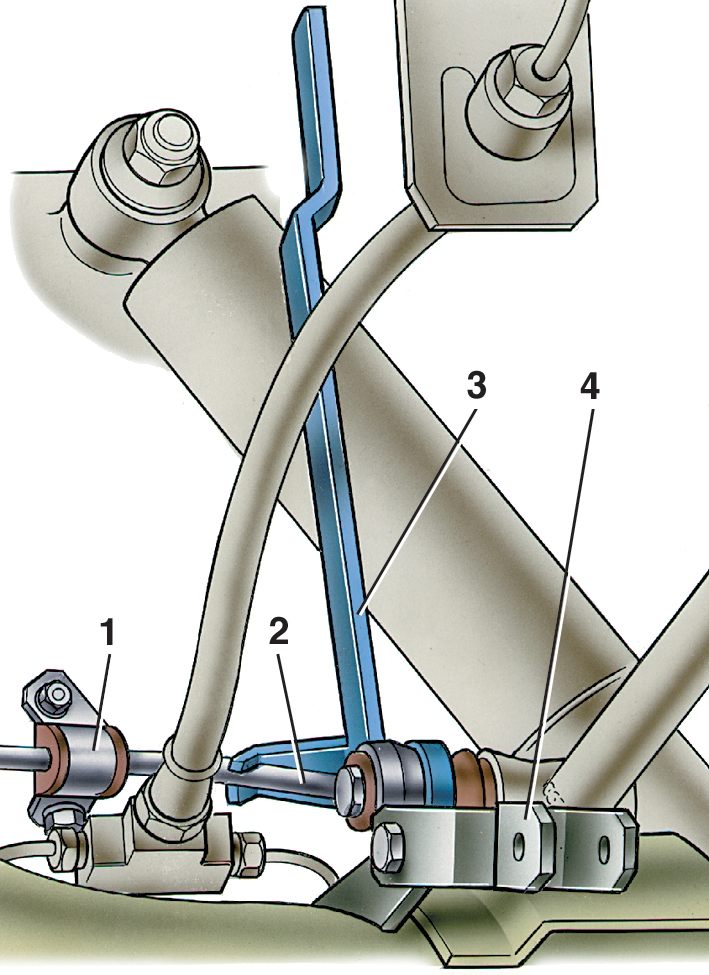

Рис. 7–5. Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов: 1 — кронштейн рычага привода регулятора давления; 2 — рычаг привода регулятора давления задних тормозов; 3 — приспособление 67.7820.9518; 4 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста

Отсоедините рычаг 4 от тяги 7 и закрепите на его конце приспособление 67.7820.9518 (рис. 7–5). Стержень приспособления направьте вверх, до упора в кузов. Этим самым устанавливается расстояние 140±5 мм между концом рычага 4 (см. рис. 7–4) и лонжероном кузова.
Приподнимите защитный колпачок 3 и, поворачивая регулятор давления на болтах, добейтесь легкого соприкосновения рычага с поршнем 6. Удерживая регулятор в этом положении, затяните до отказа болты 1 и 2, затем покройте слоем смазки ДТ–1 ось 8 и выступающую часть поршня. Установите на место резиновый колпачок.
Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7.
