7.1.3 Проверка работоспособности вакуумного усилителя ВАЗ 2107

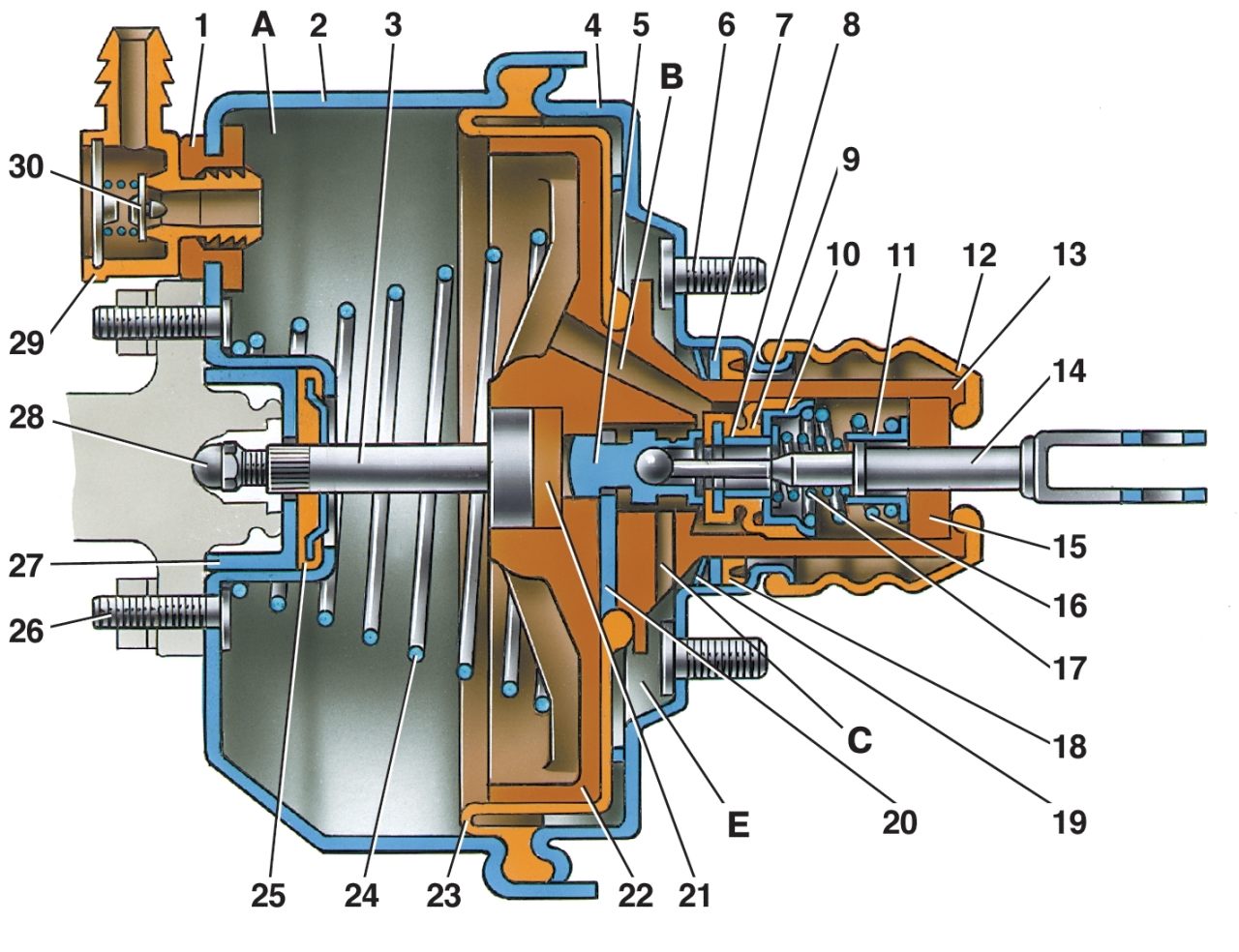

Рис. 7–2. Вакуумный усилитель: 1 — фланец крепления наконечника; 2 — корпус усилителя; 3 —шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 — дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость

Нажмите 5–6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и Е (рис. 7–2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 22 клапана.
Остановите педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна "уйти вперед".
Если педаль "не уходит вперед", проверьте крепление наконечника 29, состояние и крепление фланца 1, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.
В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумный усилитель на герметичность сначала при отпущенной, а затем нажатой неподвижной педали тормоза. "Присасывание" защитного колпачка 12 к хвостовику корпуса клапана и шипение подсасываемого воздуха указывает на недостаточную герметичность усилителя.
Даже при отсутствии "присасывания" защитного колпачка рекомендуется проверить состояние уплотнителя 18, для чего:
— аккуратно снимите, а затем сдвиньте с отбортовки отверстия на крышке 4 защитный колпачок 12;
— при работающем двигателе покачайте в поперечном направлении выступающий хвостовик корпуса клапана с усилием 29,4–39,2 Н (3–4 кгс); при этом не должно быть характерного шипения воздуха, проходящего внутрь усилителя через уплотнитель 18 крышки.
При негерметичности вакуумного усилителя отсоедините толкатель 14 от педали тормоза, снимите защитный колпачок 12 и заложите 5 г смазки ЦИАТИМ-221 между уплотнителем и отбортовкой крышки и корпуса клапана, затем проверьте состояние воздушного фильтра 15, при необходимости замените его и установите на место защитный колпачок.
Если таким образом не удается устранить подсос воздуха, то необходимо заменить вакуумный усилитель.
