Жигули (ВАЗ-2107). Проверка и регулировка тормозов



Жигули (ВАЗ-2107). Проверка и регулировка тормозов

  Проверка  работоспособности  вакуумного усилителя
  Регулировка  привода тормоза
  Регулировка стояночного тормоза
  Проверка работоспособности регулятора  давления
  Регулировка положения регулятора давления
  Удаление воздуха из гидропривода



7.1.1 Проверка и регулировка тормозов ВАЗ 2107

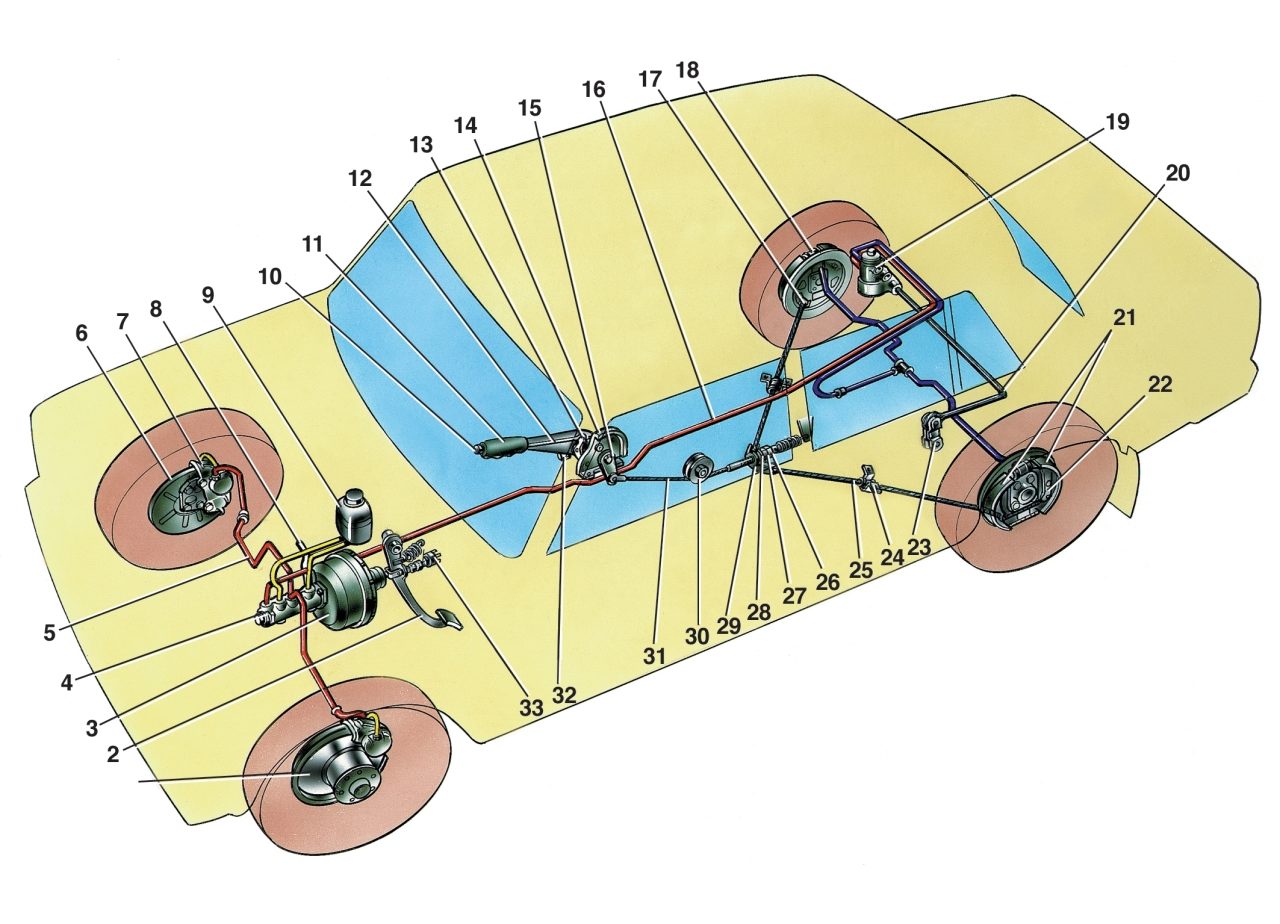

Рис. 7–1. Схема тормозной системы: 1 — диск тормоза; 2 — педаль тормоза; 3 — вакуумный усилитель; 4 — главный цилиндр гидропривода тормозов; 5 — трубопровод контура привода передних тормозов; 6 — защитный кожух переднего тормоза; 7 — суппорт переднего тормоза; 8 — вакуумный трубопровод; 9 — бачок главного цилиндра; 10 — кнопка рычага привода стояночного тормоза; 11 — рычаг привода стояночного тормоза; 12 — тяга защелки рычага; 13 — защелка рычага; 14 — кронштейн рычага привода стояночного тормоза; 15 — возвратный рычаг; 16 — трубопровод контура привода задних тормозов; 17 — фланец наконечника оболочки троса; 18 — колесный цилиндр заднего тормоза; 19 — регулятор давления задних тормозов; 20 — рычаг привода регулятора давления; 21 — колодки тормоза; 22 — рычаг ручного привода колодок; 23 — тяга рычага привода регулятора давления; 24 — кронштейн крепления наконечника оболочки троса; 25 — задний трос; 26 — контргайка; 27 — регулировочная гайка; 28 — втулка; 29 — направляющая заднего троса; 30 — направляющий ролик; 31 — передний трос; 32 — упор выключателя контрольной лампы стояночного тормоза; 33 — выключатель стоп-сигнала

Схема тормозной системы показана на рис. 7–1.
