Жигули (ВАЗ-2107). Проверка и регулировка зазора в подшипниках червяка рулевого механизма

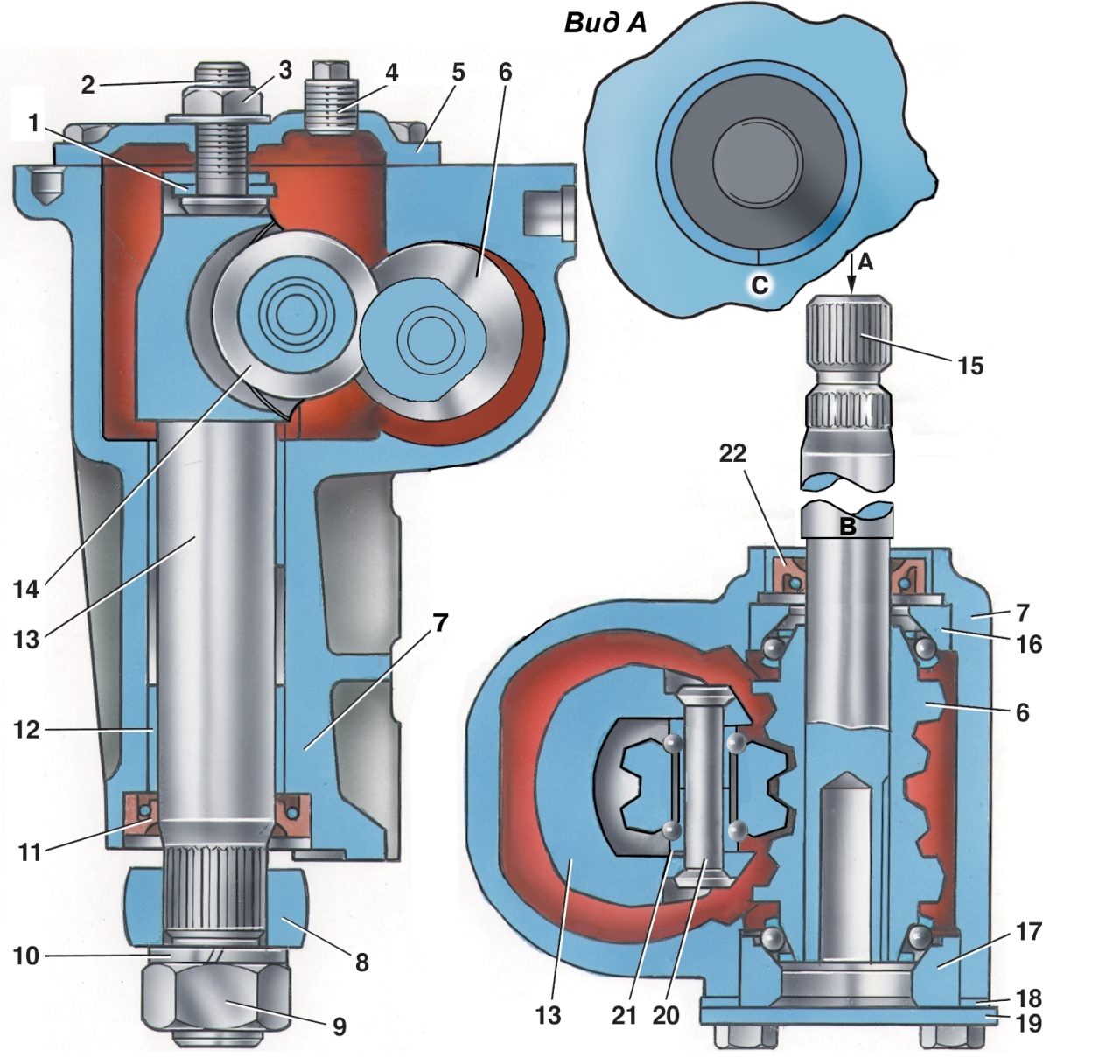

Рис. 6–2. Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

Установите передние колеса в положение прямолинейного движения и, поворачивая рулевое колесо в ту и другую сторону, проверьте, не изменяется ли расстояние между торцом картера 7 (рис. 6–2) и меткой "В", нанесенной на валу червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое колесо в левую сторону на 1–1,5 оборота, отверните болты крепления нижней крышки 19 и слейте масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

ПРИМЕЧАНИЕ Регулировочные прокладки поставляются в запасные части толщиной 0,10 и 0,15 мм.

Закрепив нижнюю крышку, снова проверьте, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Проверьте усилие поворота рулевого колеса, установив передние колеса на гладкой плите. Оно не должно превышать 196 Н (20 кгс).
