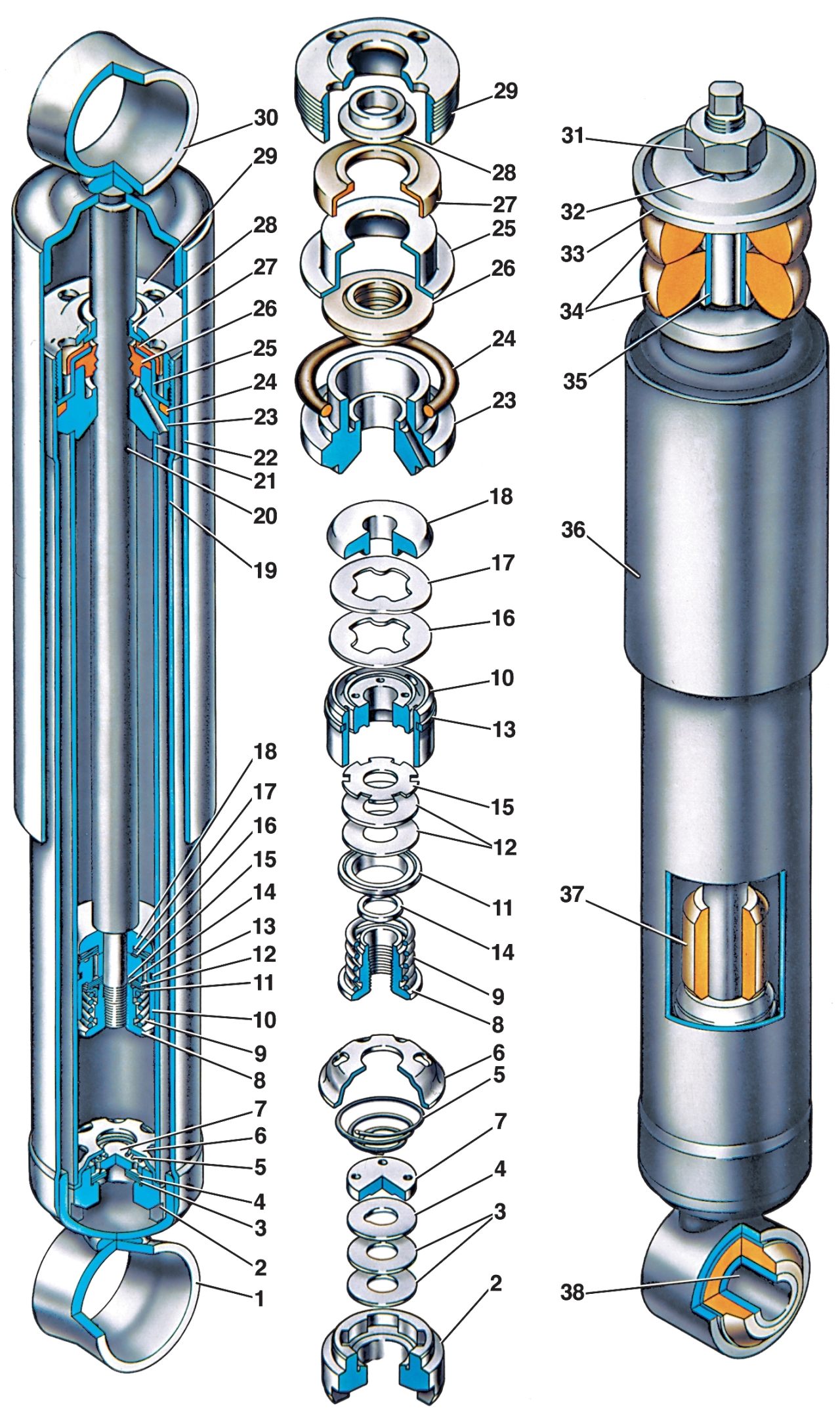

Отверните гайку 29 (рис. 5–32) резервуара ключом А.57034/R, выньте из резервуара рабочий цилиндр 21 со штоком 20 и его деталями. Освободите резервуар из тисков и слейте из него жидкость.
Ключом 67.7824.9513–005 выньте направляющую втулку 23 штока из рабочего цилиндра. Выньте из цилиндра поршень 10 со штоком и слейте жидкость. Осторожно, специальной оправкой, выбейте из цилиндра корпус 2 клапана сжатия в сборе.
Вложите шток с поршнем в губки, зажмите в тиски и отверните гайку 8 клапана отдачи. Снимите поршень 10 с клапанами (перепускным и отдачи), направляющую втулку 23, сальник 26 штока, обойму 25 сальника и другие детали.
ПРИМЕЧАНИЕ
У амортизатора передней подвески для удобства осмотра поверхности штока, прикрытой кожухом, рекомендуется также спрессовать кожух.
Разберите клапан сжатия, для чего снимите обойму 6, а затем последовательно выньте из корпуса 2 пружину 5, тарелку 7 и диски клапана 3 и 4.
Сборку амортизатора проводите в последовательности, обратной разборке, с учетом следующего:
— после сборки клапана сжатия убедитесь в наличии свободного хода тарелки 7 и дисков клапана;
— обойму 6 напрессовывайте на корпус 2 специальной оправкой;
— клапан сжатия запрессовывайте в цилиндр оправкой 67.7824.9513-004;
— для облегчения сборки деталей, расположенных на штоке, используйте направляющие 67.7824.9513-003;
— дроссельный диск 15 переднего амортизатора имеет три паза по наружному диаметру, а дроссельный диск заднего амортизатора — шесть;
