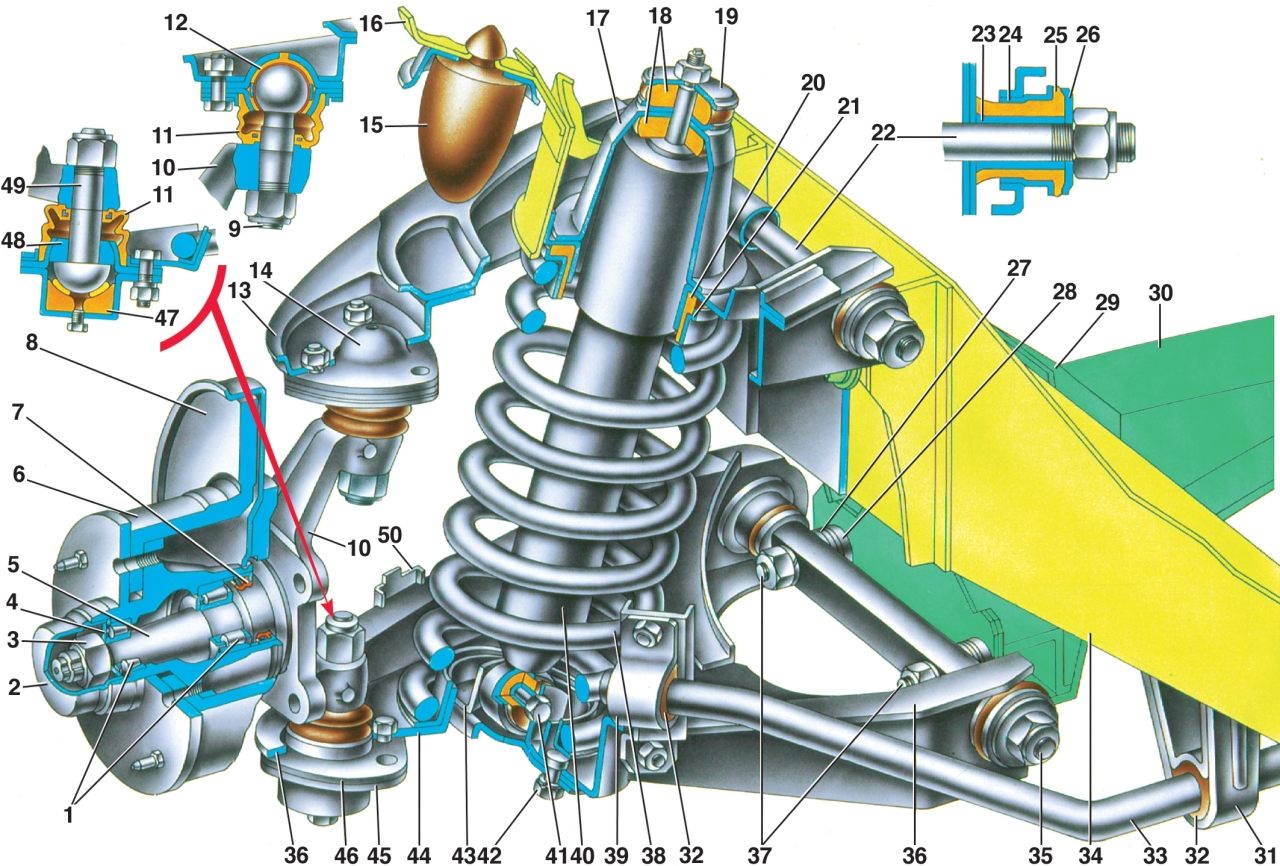

— отверните гайки крепления осей нижних рычагов так, чтобы в полученный зазор между дистанционной шайбой 28 (рис. 5–1) и привалочной поверхностью поперечины поместилась ножка штангенциркуля вплотную к стержню переднего болта;
— замерьте длину поперечины между плоскостями установки осей нижних рычагов (левого и правого) в зоне передних болтов. Расстояние должно быть 611±1 мм.
Если поперечина деформирована так, что углы установки колес не поддаются регулировке — замените поперечину.
Состояние резинометаллических шарниров проверяется в следующем порядке:
— убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины, а затем вывесите передние колеса автомобиля;

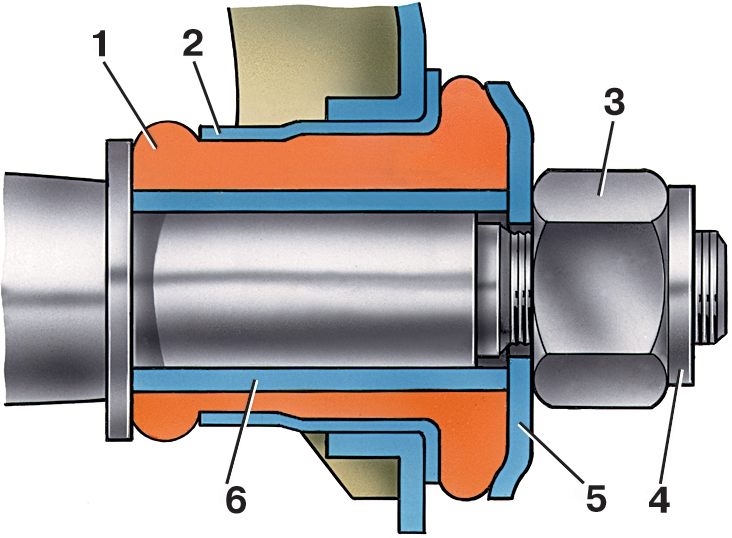

— замерьте радиальное смещение А (рис. 5–2) наружной втулки 2 относительно внутренней втулки 6 и расстояние В между наружной шайбой 5 и внешним торцом наружной втулки 2.
Резинометаллические шарниры подлежат замене:
— при разрывах и одностороннем "выпучивании" резины;
— если радиальное смещение А превышает 2,5 мм;
— если размер В не укладывается в пределах 3–7,5 мм для нижнего рычага, 1,5–5 мм — для верхнего рычага.
Если размер В выходит за указанные пределы, проверьте правильность запрессовки резинометаллического шарнира в гнезда рычага.
Износ резинометаллических шарниров является одной из причин невозможности регулировки развала колес, когда удалены все шайбы из-под оси нижнего рычага.
Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500 в следующем порядке:
— установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо;

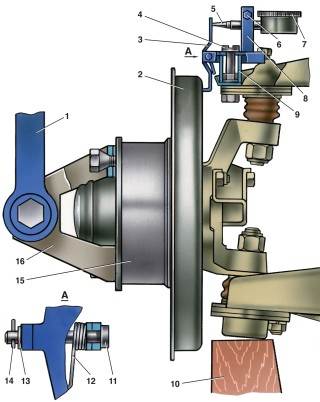

— подставьте под нижний шаровой шарнир деревянную колодку 10 (рис. 5–3) высотой 190 мм и опустите на нее автомобиль;
— установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4;
— передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4;
— установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3 с натягом 2–3 мм и затяните болт 6;
— прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и моментом 196 Н·м (20 кгс·м) поверните ключ к автомобилю и от него, оба показания индикатора суммируйте;
— суммарные показания индикатора не должны превышать 0,8 мм;
— повторите операции для подвески левого переднего колеса.
Состояние нижних шаровых шарниров проверяется в следующем порядке:
— установите автомобиль на ровной горизонтальной площадке с твердым покрытием и, подняв правую переднюю часть автомобиля, снимите колесо;

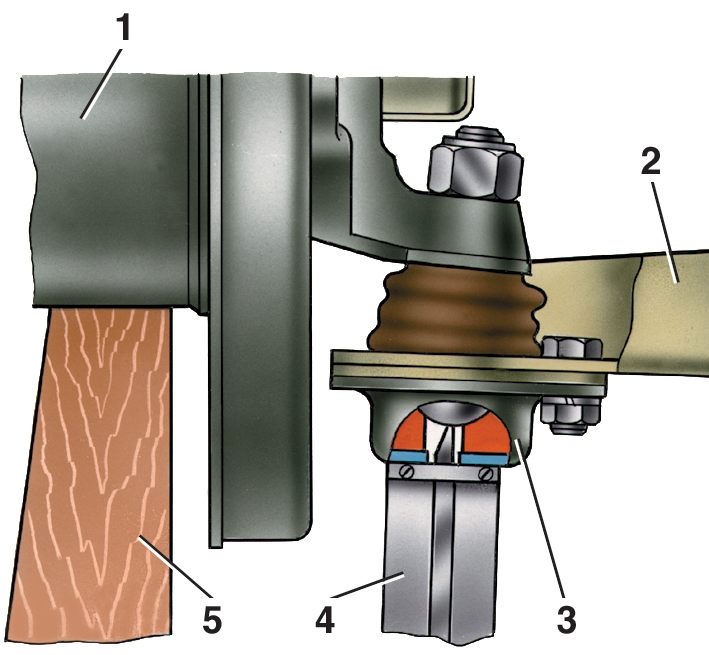

— поставьте под ступицу 1 (рис. 5–4) деревянную колодку 5 высотой 280 мм и опустите на нее автомобиль, очистите нижнюю часть шарнира от пыли и грязи и выверните коническую пробку;
— замерьте глубиномером штангенциркуля 4 расстояние h как показано на схеме;
— повторите операции для подвески левого переднего колеса.
Если hі11,3 мм, снимите шарнир с автомобиля и тщательно осмотрите. На корпусе шарнира не должно быть трещин, а в смазке — грязи. При наличии грязи в смазке, трещин на корпусе шарнира, а также при hі11,8 мм — замените шарнир.
Состояние элементов передка кузова проверяйте, как указано в разделе "Кузов".
