Жигули (ВАЗ-2107). Проверка осевого зазора коленчатого вала



Жигули (ВАЗ-2107). Проверка осевого зазора коленчатого вала

Осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала проверяется так:

3.9.7 Проверка осевого зазора коленчатого вала ВАЗ 2107

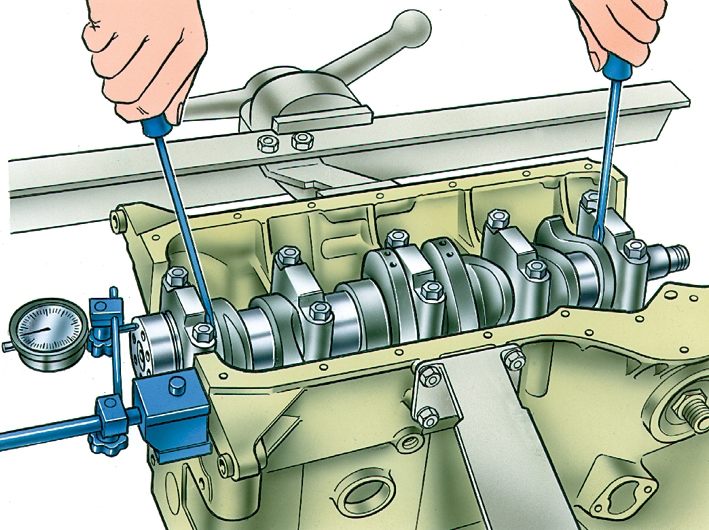

Рис. 3–39. Проверка осевого зазора коленчатого вала

— установите индикатор на магнитной подставке и вставьте концы двух отверток, как показано на рис. 3–39;
— переместите вал отвертками и проверьте по индикатору осевой зазор, который должен быть в пределах 0,06–0,26 мм.
Если зазор превышает максимально допустимый 0,35 мм, замените упорные полукольца другими, увеличенными на 0,127 мм.

......  ПРИМЕЧАНИЕ
Осевой зазор коленчатого вала можно проверять также на двигателе, установленном на автомобиле, с помощью приспособления 67.8701.9510. При этом осевое перемещение коленчатого вала создается нажатием и отпусканием педали сцепления, а величина осевого зазора определяется по перемещению переднего конца коленчатого вала.
