Жигули (ВАЗ-2107). Проверка зазора между поршнем и пальцем

ПРИМЕЧАНИЕ По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка — первая категория, зеленая — вторая, красная — третья.

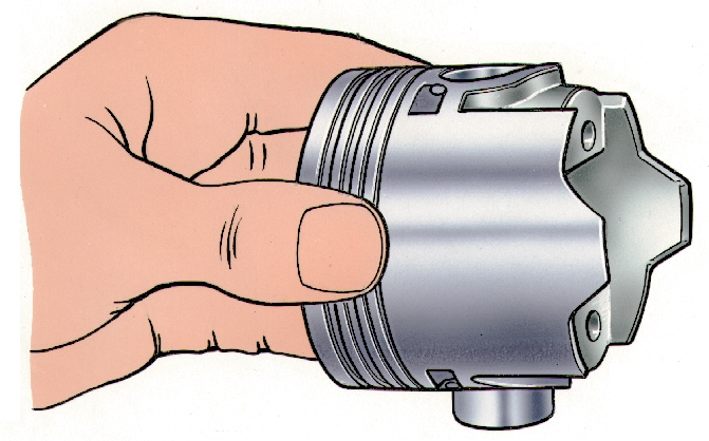

Рис. 3–26. Поршневой палец должен устанавливаться простым нажатием большого пальца руки

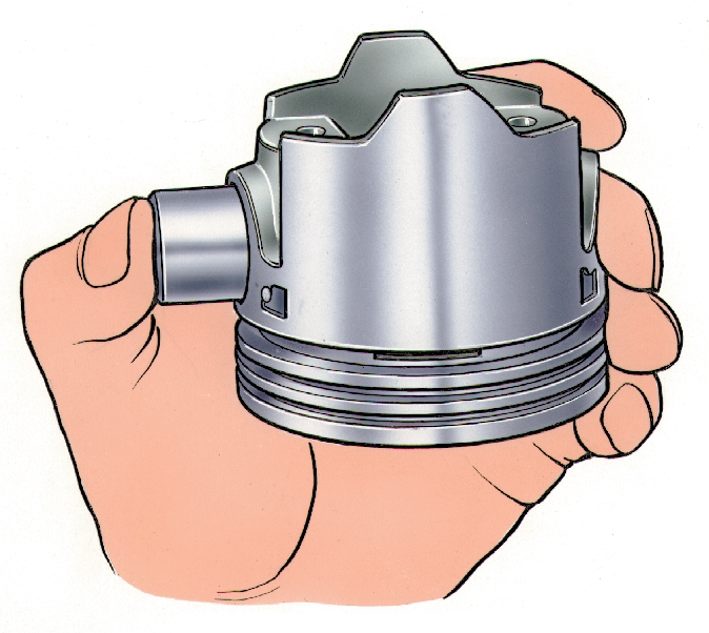

Рис. 3–27. Проверка посадки поршневого пальца

Сопряжение поршневого пальца и поршня проверяют, вставляя палец, предварительно смазанный моторным маслом, в отверстие бобышки поршня. Для правильного сопряжения необходимо, чтобы поршневой палец входил в отверстие от простого нажатия большого пальца руки (рис. 3–26) и не выпадал из бобышки (рис. 3–27), если держать поршень с поршневым пальцем в вертикальном положении.

Выпадающий из бобышки палец замените другим, следующей категории. Если в поршне палец третьей категории, то заменяется поршень с пальцем.
